一种收放马桶的制作方法

本实用新型涉及一种收放马桶，属于卫生洁具用品技术领域。

背景技术：

马桶是每个家庭不可或缺的生活用品，然而，许多房屋在设计时卫生间面积较小，卫生间往往需要兼具洗漱间、淋浴间的功能，而马桶设置后造成面积无法灵活运用，空间更加狭小不便。因此，市场上亟需一种既能解决上述问题的卫生洁具产品，本实用新型一种收放马桶通过全新设计理念，实现马桶收放功能，给卫生间的带来更大的活动空间。

技术实现要素：

本实用新型针对现有技术的缺陷提供一种收放马桶。

本实用新型为实现以上目的，采用如下方案：一种收放马桶，其特征在于，包括柜体和设置于柜体下部的坐便器，所述柜体上部表面设有冲水开关和收放开关，所述柜体上端面设有零件箱，所述柜体底部设有旋转装置、支撑杆和出水管，所述坐便器包括内腔、弯管通道和伸缩管，所述坐便器底部与旋转装置连接，所述支撑杆底部固定于柜体底部，其顶部固定于坐便器的侧壁，所述柜体上部设有储水箱，所述储水箱内设有线控水阀，所述线控水阀经控制杆与冲水开关相连接，所述线控水阀经输水管连接至内腔的顶部，所述伸缩管活动连接于出水管内，所述柜体的后壁上固定有防撞层，所述支撑杆一侧设有控制器，其中支撑杆通过电动杆升降器实现升降。

优选的，所述收放开关经信号线连接至控制器。

优选的，所述防撞层材料为硅胶。

优选的，所述出水管为PVC管，所述出水管内径大于伸缩管内径。

优选的，所述弯管通道为V字型。

优选的，所述收放开关连接控制器。

优选的，所述坐便器在收缩状态下外表面与柜体外表面齐平。

本实用新型的有益效果：本实用新型结构简单，马桶的收放通过收放开关给控制器信号控制支撑杆伸长或缩短沿着底部的旋转装置旋转，使得马桶在不用的时候可以直接嵌入在柜体内，柜体可以内置于洗漱台，在使用的时候才旋转取出，不占用卫生间空间。

附图说明

图1为本实用新型结构正面结构示意图；

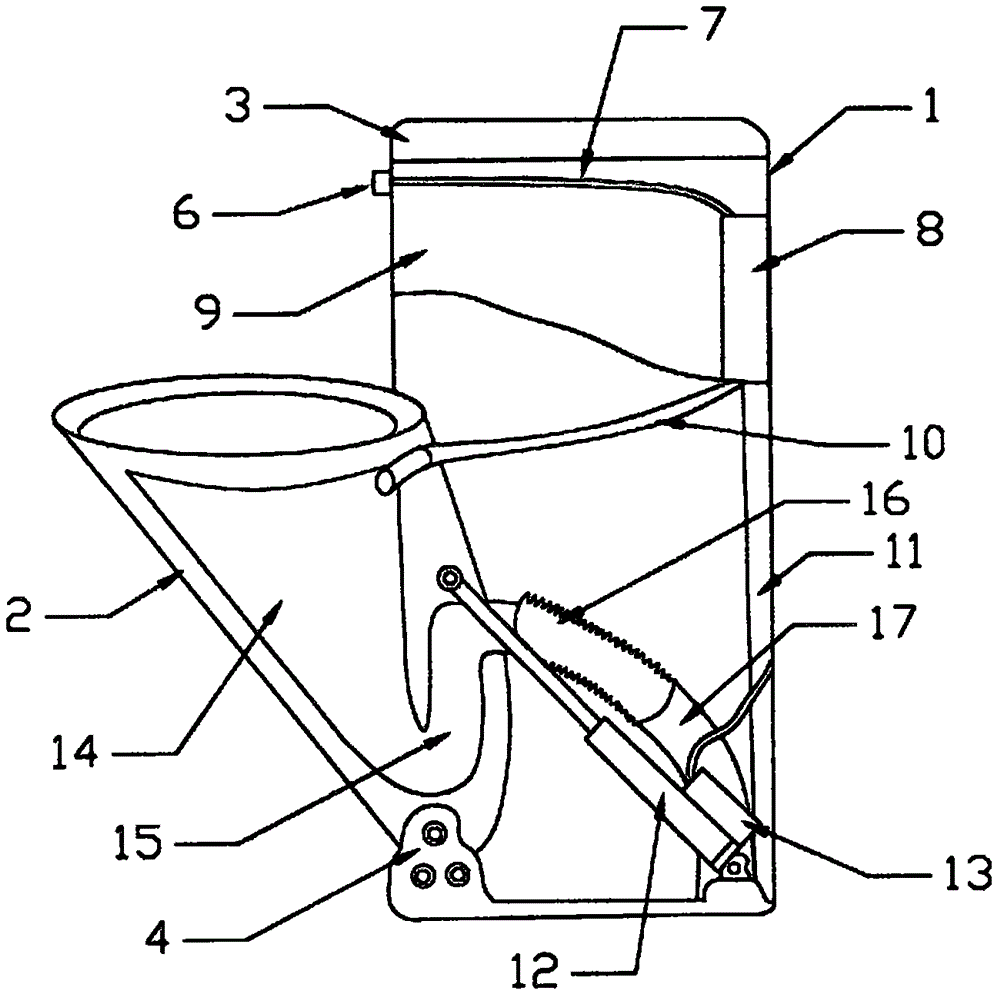

图2为本实用新型放出状态结构示意图；

图3为本实用新型收缩状态结构示意图。

具体实施方式

如图中所示的一种收放马桶，其特征在于，包括柜体1和设置于柜体下部的坐便器2，所述柜体上部表面设有冲水开关6和收放开关5，所述柜体上端面设有零件箱3，所述柜体底部设有旋转装置4、支撑杆12和出水管17，所述坐便器包括内腔14、弯管通道15和伸缩管16，所述坐便器2底部与旋转装置4连接，所述支撑杆12底部固定于柜体1底部，其顶部固定于坐便器2的侧壁，所述柜体1上部设有储水箱9，所述储水箱9内设有线控水阀8，所述线控水阀8经控制杆7与冲水开关6相连接，所述线控水阀8经输水管10连接至内腔14的顶部，所述伸缩管16活动连接于出水管17内，所述柜体1的后壁上固定有防撞层11，所述支撑杆12一侧设有控制器13；所述收放开关5经信号线连接至控制器13；所述防撞层11材料包括硅胶；所述出水管17为PVC管，所述出水管17内径大于伸缩管16内径；所述弯管通道15为V字型；述收放开关5连接控制器13；坐便器2收缩状态下外表面与柜体1外表面齐平，其中支撑杆12可以选择电动杆升降器来实现升降。

实施例，本实用新型一种收放马桶的柜体宽度为41厘米，高度为80厘米，可设置于洗漱台内部，能够有效节约占用卫生间的面积，在使用的时候将收放开关5打到放出位置，则坐便器2在旋转装置4的带动下旋转直至坐便器2的上表面与水平线齐平，放出过程中，收放开关5给控制器13放出信号，控制器13控制控制杆12伸长，使用马桶完毕后，按压冲水开关6，冲水开关6连接的控制杆7联动线控水阀8，储水箱9的水经输水管流至内腔14经弯管通道15、伸缩管16进入出水管17，达到清理效果，弯管通道15内存有一定的水，可有效防止气体倒灌，使用完毕将受访开关5打到收缩位置，坐便器2即在选装装置4的作用下旋转至坐便器2的外表面与柜体1外表面齐平，收缩过程中，收放开关6给控制器13收缩信号，控制器13控制控制杆12缩短至预设位置。
