一种可快速安装的洁身器的制作方法

本实用新型涉及一种洁身器，特别是涉及一种可快速安装的洁身器。

背景技术：

目前，市面上的大多数洁身器的安装支架采用马桶盖板的安装机构进行定位，其安装方法为：先拆下马桶盖板，将洁身器的安装支架放在马桶盖板的安装部位上，再将马桶盖板重新装回马桶。由于马桶盖板往往不易拆卸，使得这种洁身器的安装难度较高，安装效率低，且容易造成马桶盖板损坏。为此，市面上出现了一种新型洁身器，该洁身器的喷嘴采用粘贴或吸盘的形式固定在马桶便池的后壁面，在喷嘴组件本身的重力，以及外力或水、清洗剂等的作用下，喷嘴组件很容易脱落，导致洁身器安装失效而影响使用。

技术实现要素：

本实用新型提供了一种可快速安装的洁身器，其安装便捷，不会发生喷嘴脱落现象。

本实用新型解决其技术问题所采用的技术方案是：一种可快速安装的洁身器，包括控制盒和喷嘴，还包括用于搭架在马桶的便池之上的喷嘴固定架，所述喷嘴装在该喷嘴固定架；喷嘴固定架装有用于使之定位在马桶顶面上的第一定位结构。

进一步的，所述第一定位结构为能吸附在马桶顶面的吸盘，或者，所述第一定位结构为能粘接在马桶顶面的粘接件。

进一步的，所述控制盒设有开口朝下并用于夹持在马桶左侧或右侧边缘的U型架。

进一步的，所述U型架的左侧部和/或右侧部装有用于使之定位在马桶上的第二定位结构。

进一步的，所述第二定位结构为能贴附在马桶侧面的定位件。

进一步的，所述U型架的左侧部和/或右侧部还转动连接有调节螺母，该调节螺母旋接有固定螺杆，固定螺杆的内端连接所述定位件。

进一步的，所述定位件为吸盘或粘接件。

进一步的，所述控制盒包括本体和装在该本体的控制阀，本体包括本体上盖和本体下盖，二者上下固接在一起，并在其左侧或右侧形成有所述U型架。

进一步的，所述喷嘴包括喷嘴本体、喷嘴杆、喷嘴弹簧和喷嘴帽，喷嘴本体顶端固接在所述喷嘴固定架，该喷嘴本体顶部侧面设进水口；喷嘴杆可轴向伸缩地套设在喷嘴本体中，喷嘴弹簧套在喷嘴杆外，并张顶在喷嘴杆顶部和喷嘴本体底部之间，喷嘴帽旋接在喷嘴杆底端，并适配于喷嘴本体下侧。

进一步的，所述控制盒通过进水管连接所述喷嘴。

相较于现有技术，本实用新型具有以下有益效果：

1、本实用新型通过设置用于安装喷嘴的喷嘴固定架，安装时，该喷嘴固定架搭架在马桶的便池之上，且该喷嘴固定架的左部和/或右部装有用于使之定位在马桶顶面上的第一定位结构，使得本实用新型连接牢靠、便捷，不会发生喷嘴脱落的现象。

2、所述控制盒优选采用设置U型架的方式装在马桶的左侧或右侧边缘，且U型架左侧部和/或右侧部还转动连接有调节螺母，该调节螺母旋接有固定螺杆，固定螺杆的内端连接所述定位件，使得可以通过旋转调节螺母带动定位件沿固定螺杆的轴向运动，以根据不同尺寸的马桶调节定位件的位置，使之通配于各种尺寸类型的马桶。

以下结合附图及实施例对本实用新型作进一步详细说明；但本实用新型的一种可快速安装的洁身器不局限于实施例。

附图说明

图1是本实用新型的分解示意图；

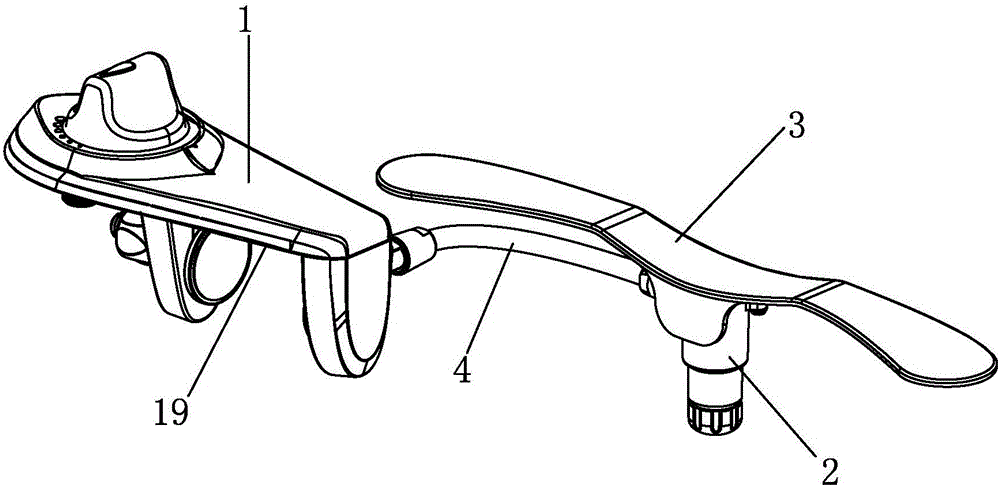

图2是本实用新型的立体构造示意图；

图3是本实用新型的主视图一(调节螺母调节前)；

图4是本实用新型的主视图二(调节螺母调节后)；

图5是本实用新型的安装状态示意图。

具体实施方式

实施例，请参见图1-图4所示，本实用新型的一种可快速安装的洁身器，包括控制盒1和喷嘴2，二者连接有进水管4。还包括用于搭架在马桶的便池之上的喷嘴固定架3，所述喷嘴2装在该喷嘴固定架3。喷嘴固定架3的左部和右部装有用于使之定位在马桶顶面上的第一定位结构(第一定位结构的数量和安装位置不局限于本实施例)，该第一定位结构为能粘接在马桶顶面的粘接件5，且该粘接件5具体为双面胶。

本实施例中，所述控制盒1右侧设有开口朝下并用于夹持在马桶左侧边缘的U型架19(若在控制盒1左侧设置U型架19，则该U型架19可夹持在马桶右侧边缘)，该U型架19的左侧部和右侧部均装有用于使之定位在马桶上的第二定位结构，该第二定位结构为能贴附在马桶侧面的定位件，该定位件具体为吸盘6、6＇。具体，U型架19右侧部的吸盘6＇采用固定安装方式，U型架19左侧部的吸盘6则采用活动安装方式：U型架19的左侧部转动连接有调节螺母7，该调节螺母7旋接有固定螺杆8，固定螺杆8的内端连接吸盘6。如此，当旋转调节螺母7时，固定螺杆8可沿左右方向轴向运动，如图3、图4所示，从而带动固定螺杆8上固接的吸盘6朝靠近或远离另一个吸盘6＇的方向运动，达到根据马桶边缘尺寸调节两吸盘6、6＇间距的目的。

本实施例中，所述控制盒1包括本体和装在该本体的控制阀，本体包括本体上盖11和本体下盖12，二者上下固接在一起，并在其右侧形成有所述U型架19。控制阀用于控制喷嘴2出水与否，该控制阀具体由球阀进水嘴17、阀球16、球阀阀体15、球阀杆13、阀杆C环14等组成，球阀杆13上装一出水开关18，通过旋转该出水开关18可控制喷嘴2出水与否。所述喷嘴2包括喷嘴本体23、喷嘴杆21、喷嘴弹簧22和喷嘴帽24，喷嘴本体23顶端固接在所述喷嘴固定架3，该喷嘴本体23顶部侧面设进水口；喷嘴杆21可轴向伸缩地套设在喷嘴本体23中，喷嘴弹簧22套在喷嘴杆21外，并张顶在喷嘴杆21顶部和喷嘴本体23底部之间，喷嘴帽24旋接在喷嘴杆21底端，并适配于喷嘴本体23下侧。所述控制盒1通过进水管4连接所述喷嘴2。具体，进水管4的一端通过管接头螺母、出水接头41连接控制阀的出水口，且出水接头41配置在U型架19的右侧部，如此，安装时，进水管4即可位于马桶内侧。进水管4的另一端通过管接头螺母42连接喷嘴本体23侧面的进水口。

安装时，将喷嘴固定架3尽可能靠后地搭架在马桶的便池之上，并将喷嘴固定架3左部和右部的粘接件5均粘接在马桶的顶面上；将控制盒1的U型架19夹持在马桶的左侧边缘，并旋转U型架19上的调节螺母7，使两吸盘6、6＇的间距合适，并分别吸附在马桶的外侧面和内侧面。

使用时，旋转出水开关18，水通过进水管4进入喷嘴本体23中，并冲击喷嘴杆21，使喷嘴杆21克服喷嘴弹簧22的弹力伸出，同时水从喷嘴杆21的喷孔喷出，实现洁身功能。

在其它实施例中，所述第一定位结构为吸盘。

在其它实施例中，所述第二定位结构为粘接件，其上设有双面胶。

在其它实施例中，所述第二定位结构为固定螺钉，该固定螺钉将U型架的左侧部或右侧部顶紧于马桶侧面。

在其它实施例中，U型架两侧的定位件均采用调节螺母、螺杆构成的活动安装结构进行安装。

上述实施例仅用来进一步说明本实用新型的一种可快速安装的洁身器，但本实用新型并不局限于实施例，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均落入本实用新型技术方案的保护范围内。
