智能化一体式马桶的制作方法

本实用新型涉及智能化一体式马桶设备，更确切地说涉及一种节水、舒适、便捷的马桶设备。

背景技术：

一般市场上的普通的马桶，冲洗使用的都是纯净的自来水，严重浪费了水资源，对于人口众多、水资源不足的我国，节约用水势在必行，同时，上厕所时很多人都会玩手机，长时间的弯着腰如厕，有可能会造成腰肌劳损等症状，且对眼睛有一定的损伤。

技术实现要素：

本实用新型的目的是提供一种具有节水、按摩和烘干功能的智能化一体式马桶，既满足了节能环保的社会需求，又拥有按摩靠椅的舒适和自动烘干机的便捷。

为实现上述目的，本实用新型采取的技术方案为：

智能化一体式马桶，包括洗手盆、马桶、拖把桶、水箱，洗手盆下端设有两个排水口、一个污水排水口和一个水排水口，污水排水口下方连接管道，管道连接下水道，排除由人工手动通过污水排水口排出的污水，此污水直接来自洗手台，无法循环利用的水；

节水排水口下连接污水净化器，净化器的作用的清洁净化来自洗手台较为干净的水；

污水净化器下端设有一储水箱，所述储水箱是为倒立“L”状的无上顶面的箱体，储水箱的特殊结构是为了更好的分流和储水，污水净化器的出水管正下方正对储水箱的一个倾斜的底面，借助这个倾斜的底面，可以将经污水净化器处理的水引流到水箱中，当水箱被充满时，洗手台净化的水就会经倾斜的底面流到储水箱的另一半左侧水箱中，并储存在里面。

储水箱中设有溢水管，溢水管的一端连接下水道，溢水管的作用是当储水箱的水过多时，到达溢水管的高度，溢水管自动的将多余的水排出到下水道；

储水箱下方接有开关阀，开关阀可以控制储水箱的放水，当开关阀打开时，储水器中的水流到拖把桶中；

储水箱下方设有拖把桶，拖把桶采用伸拉式结构，外形为一个长方体箱体，可以从储水箱下方拉出，便于清洗拖把，当开关阀打开，水流到拖把桶中，放入拖把即可开始清洗，拖把桶下方连接一个排污管，作用为排出拖把桶里清洗拖把后的污水。

储水箱的右半边连接管道，管道连接水箱，管道中装有放倒水阀门，这样的设置可以防止水箱的水倒流到储水箱中，水箱位置略低于储水箱的位置，

水箱的一侧并列设有马桶水箱，马桶的上方安装有按摩马桶盖，所述按摩马桶盖内安装有电动按摩器，可以将背部靠在马桶盖上，消除工作的疲劳，使人坐在马桶上时候特别舒适；

洗手台的上安装有水龙头和自动烘干机，自动烘干机的作用是当人洗过手后可以将手放到自动烘干机下进行烘干，这样更加方便，快捷；

污水过滤器包括外壳以及安装在外壳内的从进水端到出水端依次安装的第一PVA无纺布、过滤网、天然椰壳活性炭、第二PVA无纺布，进水端通过可拆卸的管道与节水排水口连接，可以随时更换污水过滤器。

作为优选，所述水箱中安装有按钮式冲水装置，按动按钮即可进行冲水；

作为优选，所述马桶水箱的结构和一般马桶相似内设有自动进水装置和按钮式冲水装置，按动按钮即可进行冲水，马桶水箱中还安装有溢流管，防止马桶水箱中的水溢出。

作为优选，所述自动烘干机包括电机、风扇叶、红外热感应器、除臭过滤网、出风口、集成过滤网、进风口、加热盘和总控制器，电机、风扇叶同轴相连，电机、红外热感应器、加热盘分别与总控制器电连接，总控制器和电源插头相连集成过滤网安装在进风口的上方，除臭过滤网安装在出风口的上方。

作为优选，所述电动按摩器由按摩头、电机、控制板、蓄电池、电源插头构成，控制板控制电机运动，电机带动按摩头旋转，蓄电池经电源插头充电。

本实用新型具有以下有益效果：

集节水、按摩和烘干功能为一体，具有良好节水功能，既满足了节能环保的社会需求，又拥有按摩靠椅的舒适和自动烘干机的便捷。

附图说明

图1为本实用新型的洗手盆节水系统与多功能拖把桶连接示意图。

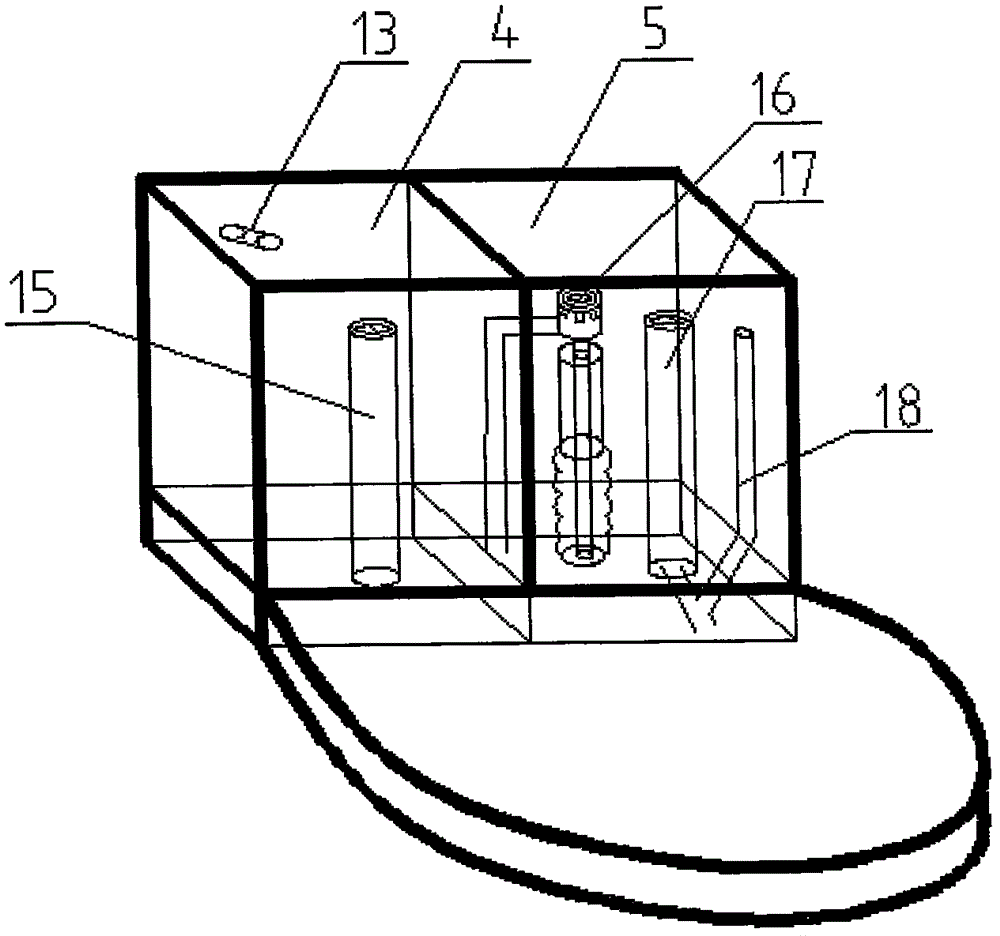

图2为本实用新型的节水系统与马桶水箱内部连接示意图。

图3为本实用新型中管道与放倒水阀门的连接结构示意图。

图4为本实用新型的按摩多功能马桶示意图。

图5为本实用新型的烘干多功能洗手台示意图。

图6为本实用新型的自动烘干机内部结构图。

图7为本实用新型的污水净化器内部结构图。

图8为本实用新型的电动按摩器的结构图。

图9为图8中A-A的结构示意图。

具体实施方式

为了使本实用新型的目的及优点更加清楚明白，以下结合实施例对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图所示，本实用新型实施例提供了一种智能化一体式马桶，包括洗手盆1、马桶2、拖把桶3、水箱4，洗手盆1下端设有两个排水口、一个污水排水口5和一个水排水口6，污水排水口5下方连接管道7，管道7连接下水道，排除由人工手动通过污水排水口5排出的污水，此污水直接来自洗手台，无法循环利用的水；

节水排水口6下连接污水净化器8，净化器的作用的清洁净化来自洗手台1较为干净的水；

污水净化器8下端设有一储水箱9，所述储水箱9是为倒立“L”状的无上顶面的箱体，储水箱的特殊结构是为了更好的分流和储水，污水净化器8的出水管正下方正对储水箱9的一个倾斜的底面，借助这个倾斜的底面，可以将经污水净化器8处理的水引流到水箱4中，当水箱4被充满时，洗手台净化的水就会经倾斜的底面流到储水箱的另一半左侧水箱中，并储存在里面；

储水箱9中设有溢水管10，溢水管10的一端连接下水道，溢水管的作用是当储水箱的水过多时，到达溢水管的高度，溢水管自动的将多余的水排出到下水道；

储水箱9下方接有开关阀11，开关阀11可以控制储水箱9的放水，当开关阀打开时，储水器中的水流到拖把桶中；

储水箱9下方设有拖把桶3，拖把桶3采用伸拉式结构，外形为一个长方体箱体，可以从储水箱下方拉出，便于清洗拖把，当开关阀11打开，水流到拖把桶中，放入拖把即可开始清洗，拖把桶下方连接一个排污管12，作用为排出拖把桶里清洗拖把后的污水。

储水箱9的右半边连接管道13，管道13连接水箱4，如图3所示，管道13中装有放倒水阀门14，这样的设置可以防止水箱4的水倒流到储水箱9中，水箱4位置略低于储水箱9的位置，

水箱4的一侧并列设有马桶水箱5，

马桶2的上方安装有按摩马桶盖19，所述按摩马桶盖19上安装有电动按摩器，可以将背部靠在马桶盖上，消除工作的疲劳，使人坐在马桶上时候特别舒适，如图4所示。

洗手台1的上安装有水龙头21和自动烘干机20，自动烘干机的作用是当人洗过手后可以将手放到自动烘干机下进行烘干，这样更加方便，快捷，如图4。

污水过滤器8包括外壳以及安装在外壳内的从进水端到出水端依次安装的第一PVA无纺布32、过滤网33、天然椰壳活性炭34、第二PVA无纺布35，进水端通过可拆卸的管道36与节水排水口6连接，可以随时更换污水过滤器，如图7所示。

水箱4中安装有按钮式冲水装置，按动按钮即可进行冲水，如图2所示。

所述马桶水箱5的结构和一般马桶相似内设有自动进水装置16和按钮式冲水装置17，按动按钮即可进行冲水，马桶水箱中还安装有溢流管18，防止马桶水箱5中的水溢出，如图2所示。

所述自动烘干机20包括电机22、风扇叶23、红外热感应器24、除臭过滤网25、出风口26、集成过滤网27、进风口28、加热盘29和总控制器30，电机22、风扇叶23同轴相连，电机22、红外热感应器24、加热盘29分别与总控制器30电连接，总控制器30和电源插头31相连集成过滤网27安装在进风口28的上方，除臭过滤网25安装在出风口26的上方，如图6。

如图8-图9所示，所述电动按摩器由按摩头37、电机38、控制板39、蓄电池40、电源插头41构成，控制板39控制电机38运动，电机带动按摩头37旋转，蓄电池40经电源插头41充电。。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
