一种折叠移动厕所的制作方法

本实用新型涉及环卫技术领域，具体涉及一种折叠移动厕所。

背景技术：

现有的室外移动厕所主要是简易为主，外观粗糙，内部环境较差，有异味，如厕人士体验差。在人流量大的情况下，清洁人员需要频繁打扫及更换污物箱。如果一次性进行投放使用，运输不方便，特别是在山里景区和灾区。大的移动厕所，需要吊装设备进行吊装，安装不方便。

技术实现要素：

本实用新型的目的在于提供一种折叠移动厕所，本实用新型的折叠移动厕所占用运输空间小，且装配简单。

为实现上述目的，本实用新型提供一种折叠移动厕所，所述折叠移动厕所包括厕所本体；所述厕所本体包括顶部可拆卸的太阳能电池板、底部可拆卸的污水箱和清水箱以及位于所述顶部太阳能电池板与所述污水箱之间的折叠空间和固定空间；位于所述折叠空间侧面的厕所本体的侧壁可拆卸；所述厕所本体的侧面所述固定空间内设置有洗手盆以及位于所述洗手盆上方的水龙头；所述洗手盆的下方设置有小便斗，所述小便斗通过排污管与所述污水箱流体连通。

优选地，所述厕所本体的侧壁设置有风扇。

优选地，所述洗手盆的上方设置有镜子。

优选地，所述洗手盆的出水口通过排水管以及曝气装置与所述水龙头流体连通。

优选地，所述小便斗上下方设置有紫外线灯。

优选地，所述厕所本体下部侧壁设置有清水吹撒装置。

优选地，所述厕所本体的侧壁设置有气味感应装置。

优选地，所述厕所本体的上部侧壁设置有百叶窗。

优选地，所述洗手盆的后部厕所本体侧壁内设置有储物室。

本实用新型具有如下优点：

与现有技术相比，本实用新型的移动折叠厕所改观了人们对室外公共厕所的认知，通过增设的内部设备可以改善如厕人员的体验，还有能够减轻环卫人员的清扫负担，有效的提高其工作效率。另外本实用新型的移动折叠厕所能够减小运输空间，方便安装。

附图说明

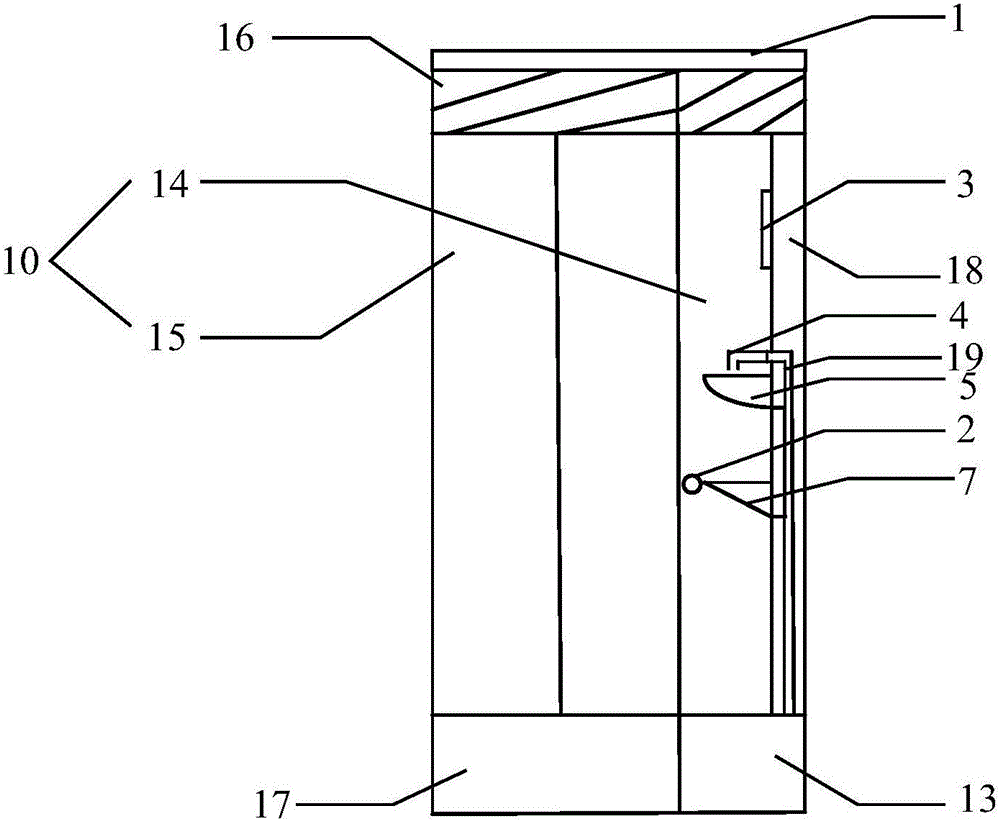

图1是本实用新型的移动折叠厕所的一种具体实施方式的结构示意图(正视图)。

图2本实用新型的移动折叠厕所的一种具体实施方式的结构示意图(侧视图)。

附图标记说明

1、太阳能电池板，2、风扇，3、镜子，4、水龙头，5、洗手盆，6、紫外线灯，7、小便斗，8、清水吹撒装置，9、气味感应装置，10、厕所本体，11、排水管，12、排污管，13、污水箱，14、固定空间，15、折叠空间，16、百叶窗，17、清水箱，18、储物室，19、管线。

具体实施方式

以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1所示，本实用新型提供一种折叠移动厕所，所述折叠移动厕所包括厕所本体10；所述厕所本体10包括顶部可拆卸的太阳能电池板1、底部可拆卸的污水箱13和清水箱17以及位于所述顶部太阳能电池板1与所述污水箱13之间的折叠空间15和固定空间14；位于所述折叠空间15侧面的厕所本体10的侧壁可拆卸；所述厕所本体10的侧面所述固定空间14内设置有洗手盆5以及位于所述洗手盆5上方的水龙头4；所述洗手盆5的下方设置有小便斗7，所述小便斗通过排污管12与所述污水箱13流体连通。

由于一般移动厕所都是在郊外，景区交通不便的地方，通过现在建筑构造学的基础，在保有厕所(小号)的基本功能，进行有效的折叠设计。在运输过程中折叠移动所占仅有2.4m×1.0m×0.4m(长×宽×高)而现在移动厕所的尺寸一般为1.1m×1.1m×2.2m(长×宽×高)，因此，本实用新型提供的移动厕所的运输能力是现有移动厕所的近3倍。

本实用新型通过优化空间构造，在运输过程中尽量减少所占有的空间。此外到达目的地后能够进行装配，在厕所的内部构造中对尿液的储存采用污水箱进行有效扩容，使得即使人流量大的情况下，清洁人员不必频繁的进行清扫和换污物箱，而且还能采用太阳能电池进行供电。

在废物处理方面尿液可以通过底座下的污水箱(例如两个，40L)收集在一起，随后外运，可以作为有机肥进行灌溉，还有就是箱体底部有滑轮，减轻了清洁人员的体能消耗。

如图1所示，一种具体实施方式，所述厕所本体10的侧壁设置有风扇2(优选为四个，使厕所内部空间形成空气对流)，所述厕所本体10下部侧壁设置有清水吹撒装置8，所述小便斗7上下方设置有紫外线灯6，所述厕所本体10的侧壁设置有气味感应装置9。如果在如厕时候，尿液流在小便斗外侧由相应的紫外线灯及清水吹撒装置进行清洁。如果产生异味的话，气味感应装置进行及时报警，通过连锁功能同时启动风扇及其它相关设备的高频除臭作业。厕所在运行使用过程中，不需要环卫人员耗费大量时间去维护。因为该系统中有自我报警清洁系统，以此来降低厕所的清洁运行费用。

如图1-2所示，所述洗手盆5的上方可以设置有镜子3。

一种具体实施方式，所述洗手盆5的出水口通过排水管11以及曝气装置与所述水龙头4流体连通，洗手后的灰水进行简单有效的曝气过滤杀菌进行回用，减少水资源的浪费。

如图2所示，为了方便通风，所述厕所本体10的上部侧壁可以设置有百叶窗16。

如图2所示，一种具体实施方式，所述洗手盆5的后部厕所本体10侧壁内设置有储物室18，其内可以设置管道、灰水处理系统及手纸存放处，环卫工人清洗工具：如扫把，水管等，可打开。

虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
