一种地锚的制作方法

本实用新型涉及地锚领域，尤其涉及一种地锚。

背景技术：

地锚可分为锚桩、锚点、锚锭、拖拉坑，起重作业中常用地锚来固定拖拉绳、缆风绳、卷扬机、导向滑轮等，地锚一般用钢丝绳、钢管、钢筋混凝土预制件、圆木等做埋件埋入地下做成。

配网线路电杆施工时需要用到地锚等来固定，目前使用的地锚大多是混凝土浇筑的水泥拉线盘。由于沿海地区经常受到台风侵袭，电杆倒塌后，由于这种水泥拉线盘重量较大，不利于回收再利用，相应的水泥拉线盘往往不具有二次使用价值，因此无形增加了固定电杆的投入。目前虽然也有一些地锚便于携带和运输，但是这些地锚常常存在安装固定时操作困难、耗费作业时间的问题，且其承受的载荷往往不能满足要求。

技术实现要素：

本实用新型实施例公开了一种地锚，通过锤击地锚使其进入预定深度，拉紧地锚下端的拉线，使地锚翻转，增大锚头在地下的受力面积，使地锚很容易被安装到地下，解决了现有的地锚安装困难、作业时间长的问题。

本实用新型实施例提供了一种，包括：

箭头形锚头和拉线，其中拉线是用来拉扯锚头使其翻转。

可选地，所述拉线固定在所述箭头形锚头的前端部分。

可选地，所述箭头形锚头为三角形锚头。

可选地，所述箭头形锚头为菱形锚头。

可选地，所述拉线的数量为两条，并且两条所述拉线分别固定在三角形锚头或菱形锚头的前端部分和后端部分。

可选地，所述拉线的数量为四条，并且四条所述拉线分别固定在所述菱形锚头的前端部分、后端部分、左端部分和右端部分。

可选地，所述锚头设有用于固定拉线的圆孔。

可选地，所述箭头形锚头包括锚头主体和中部圆钢，并且所述中部圆钢凸出所述锚头主体。

可选地，一种用于配合所述地锚使用的敲击结构。

可选地，所述敲击结构为圆管形，与所述地锚的中部圆钢凸出锚头主体配合使用。

从以上技术方案可以看出，本实用新型实施例具有以下优点：

1、通过锤击地锚使其进入预定深度，拉紧地锚下端的拉线，使地锚翻转，增大锚头在地下的受力面积，使地锚很容易被安装到地下，解决了现有的地锚安装困难、作业时间长的问题。

2、箭头形结构的锚头和钢制套筒，有利于减小锚体进动的阻力，易于在施工中敲击进入地下。

3、与一条拉线相比，两条等长度拉线，可以通过两拉线地面长度的对比，来判断土中地锚的翻转状况；同时，两条拉线能够保证锚头钢板受力均匀。

4、与两条拉线相比，四条拉线不仅可以通过固定在前端部分和后端部分上的两条拉线地面长度的对比判断地锚前端部分和后端部分的水平状况，而且还可以通过固定在左端部分和右端部分上的两条拉线地面长度的对比判断地锚左端部分和右端部分的水平状况；同时，四条拉线比两条拉线更能准确的使锚头保持水平，从而更能够保证锚头受力均匀。

5、锚体上端凸出的圆钢，与使用的圆管形敲击结构相配合，起导向作用。

6、由于该锚头方便灵活的特点，便于运输携带，也便于回收，可作为临时拉线时使用。

7、该锚头设计简单合理，便于安装，操作简单，成本低廉。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

图1为本实用新型实施例中提供的一种地锚结构主视图；

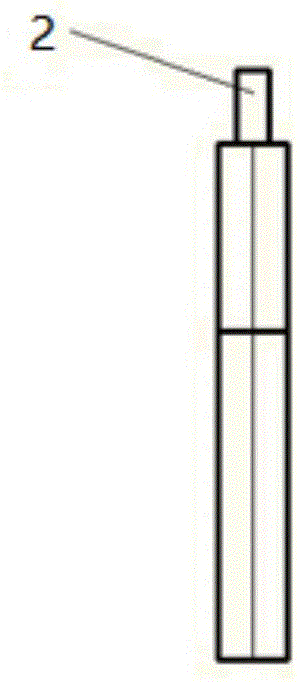

图2为本实用新型实施例中提供的一种地锚结构左视图；

图3为本实用新型实施例中提供的一种地锚结构剖视图；

图4为本实用新型实施例中提供的一种地锚结构俯视图；

图5为本实用新型实施例中提供的一种与所述地锚配合使用的敲击结构的结构示意图；

图示说明：1、锚头主体；2、中部圆钢；3、拉线；4、圆孔；5、敲击结构。

具体实施方式

本实用新型实施例公开了一种地锚，通过当整个地锚进入预定深度的时候，拉紧下端的拉线，使地锚翻转，增大锚头在地下的受力面积，解决了现有的地锚承受的载荷不能满足要求的问题。

请参阅图1至图5，本实用新型实施例中提供的一种地锚的一个实施例包括：

箭头形锚头和拉线3，其中拉线3是用来拉扯锚头使其翻转。

拉线3固定在所述箭头形锚头的前端部分。

需要说明的是，所述前端部分是指锤击地锚时先接触土地的锚头主体1的箭头形部分，即远离中部圆钢的锚头主体1的箭头形部分。

箭头形锚头为三角形锚头。

箭头形锚头为菱形锚头。

拉线3的数量为两条，并且两条所述拉线3分别固定在三角形锚头或菱形锚头的前端部分和后端部分。

需要说明的是，所述后端部分是指与前端部分相对应靠近中部圆钢的锚头主体部分。

拉线3的数量为四条，并且四条所述拉线3分别固定在所述菱形锚头的前端部分、后端部分、左端部分和右端部分。

需要说明的是，所述左端部分和右端部分是指菱形锚头竖直放置、中部圆钢2向上的时候，水平方向上的锚头主体1的左右两端。

锚头设有用于固定拉线3的圆孔4。

箭头形锚头包括锚头主体1和中部圆钢2，并且所述中部圆钢2凸出所述锚头主体。

一种用于配合所述地锚使用的敲击结构5。

敲击结构5为圆管形，与所述地锚的中部圆钢2凸出锚头主体1配合使用。

上面是对地锚结构和连接方式进行的详细说明，为便于理解，下面将以一具体应用场景对地锚的应用进行说明，应用例包括：

当使用地锚时，首先将两条钢制拉线3的端部固定在锚头主体1的圆孔4中。然后将锚头立起，置于地面，使用敲击结构5并将敲击结构5的套筒部分套进中部圆钢2。给予敲击结构5提供向下的冲击力，根据力的传递，会使锚头沿着竖直方向向下移动，进入土中。当整个地锚进入预定位置后，拉紧前端部分拉线，使地锚翻转，增大锚头在地下的受理面积，增大承载力。该预定位置可以是锚头主体朝地面的一半以上部分没入地面的位置，或锚头主体整个没入，或圆钢没入等，此时，前端部分拉线和后端部分拉线在地面上的长度相等的时候，可以判定地锚已经翻转到水平，此时地锚的承载能力最大。同时，两条拉线能够保证锚头钢板受力均匀。

以上对本实用新型所提供的一种地锚进行了详细介绍，对于本领域的一般技术人员，依据本实用新型实施例的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本实用新型的限制。
