带有自清理功能的洗衣机用地漏的制作方法

本实用新型属于卫浴装置领域，具体地说，尤其涉及一种带有自清理功能的洗衣机用地漏。

背景技术：

地漏作为室内积水排出的主要卫生设施，其性能的好坏不仅直接影响着室内的空气质量，而且也对人体健康造成一定的伤害。现有的地漏普遍存在排水能力差，使用一段时间后杂物堵塞地漏造成排水性能降低、排水不畅的问题；地漏内部的水封面较低，难以达到规范要求，水封面低造成水封易干涸，起不到密封的效果；传统的地漏不具备防臭、防虫、防溢的功能，且自身清洁能力较差，极易淤积泥土杂物。

技术实现要素：

本实用新型的目的在于提供一种带有自清理功能的洗衣机用地漏，其能够实现地漏内可靠的水密封效果，防臭、防虫、防溢，且具有自清理功能，有效防止地漏因淤积泥土杂物造成的堵塞。

为达到上述目的，本实用新型是通过以下技术方案实现的：

本实用新型中所述的带有自清理功能的洗衣机用地漏，包括主体、扣帽、地漏盖、排水口，其中主体为杯体结构，主体的顶部安装有地漏盖，扣帽穿过地漏盖进入主体，排水口与主体相连，所述主体内安装有套体，套体为杯体结构，在套体的内部安装有水封体，水封体的内部安装有消泡筒，消泡筒的顶端与扣帽连接，其中消泡筒的底部设有错位挡板、至少一个水流引导槽，水流引导槽绕消泡筒的筒体设置，错位挡板位于水流引导槽的上方；所述水封体的底部安装在错位挡板上。

进一步地讲，本申请中所述的套体的顶部开有套体孔。

进一步地讲，本申请中所述的水封体的顶部设有折边，折边放置在套体的顶部。

进一步地讲，本申请中所述的扣帽的上表面设有可拆卸变换口径的凹槽，所述扣帽的下表面为锥形结构。

进一步地讲，本申请中所述的扣帽与消泡筒的连接处设有密封装置。

进一步地讲，本申请中所述的密封装置的纵截面为锥形结构。

进一步地讲，本申请中所述的套体孔与水封体底面的距离不小于50mm。

进一步地讲，本申请中所述的水流引导槽为弧形，水流引导槽的出口绕消泡筒的筒体均布。

进一步地讲，本申请中所述的水流引导槽的数量为3个。

进一步地讲，本申请中所述的排水口位于主体的底面或侧面且排水口的数量为1个或多个。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置消泡筒及其结构，通过水流的直接作用来实现地漏内部水的冲刷清理，避免地漏内部因为淤积泥土杂物造成的堵塞现象。

2、本实用新型能够通过设置套体孔与套体之间的距离及相应的水路通道，实现水密封的保持及性能，实现防虫、防臭、防溢的三防效果。

附图说明

图1是本实用新型的结构示意图。

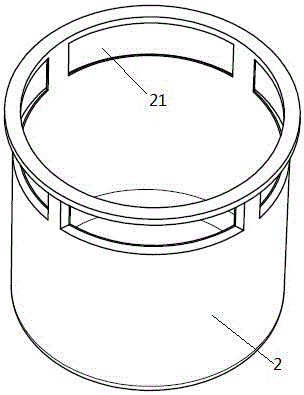

图2是本实用新型中套体的结构示意图。

图3是本实用新型中水封体的结构示意图。

图4是本实用新型中消泡筒的结构示意图一。

图5是本实用新型中消泡筒的结构示意图二。

图6是本实用新型中扣帽的结构示意图。

图中：1、主体；2、套体；3、水封体；4、消泡筒；5、地漏盖；6、扣帽；7、密封装置；12、排水口；21、套体孔；31、折边；41、错位挡板；42、水流引导槽；61、凹槽；62、锥形结构。

具体实施方式

下面结合附图及实施例对本申请所述的技术方案作进一步地描述说明。

实施例1：一种带有自清理功能的洗衣机用地漏，包括主体1、扣帽6、地漏盖5、排水口12，其中主体1为杯体结构，主体1的顶部安装有地漏盖5，扣帽6穿过地漏盖5进入主体1，在主体1连接有排水口12，主体1内安装有套体2，套体2为杯体结构，在套体2的内部安装有水封体3，水封体3的内部安装有消泡筒4，消泡筒4的顶端与扣帽6连接，其中消泡筒4的底部设有错位挡板41、水流引导槽42，水流引导槽42绕消泡筒4的筒体设置，错位挡板41位于水流引导槽42的上方；所述水封体3的底部安装在错位挡板41上。

实施例2：一种带有自清理功能的洗衣机用地漏，包括主体1、扣帽6、地漏盖5、排水口12，其中主体1为杯体结构，主体1的顶部安装有地漏盖5，扣帽6穿过地漏盖5进入主体1，在主体1的下端连接有排水口12，主体1内安装有套体2，套体2为杯体结构，在套体2的内部安装有水封体3，水封体3的内部安装有消泡筒4，消泡筒4的顶端与扣帽6连接，其中消泡筒4的底部设有错位挡板41、水流引导槽42，水流引导槽42绕消泡筒4的筒体设置，错位挡板41位于水流引导槽42的上方；所述水封体3的底部安装在错位挡板41上；所述套体2的顶部开有套体孔21；所述水封体3的顶部设有折边31，折边31与套体2的顶部；所述扣帽6的上表面设有可拆卸变换口径的凹槽61，所述扣帽6的下表面为锥形结构62。所述扣帽6与消泡筒4的连接处设有密封装置7；所述密封装置7的纵截面为锥形结构。

实施例3：一种带有自清理功能的洗衣机用地漏，所述套体孔21与套体2底面的距离不小于50mm。其余部分的结构与实施例1或实施例2相同。

实施例4：一种带有自清理功能的洗衣机用地漏，所述水流引导槽42为弧形，水流引导槽42的出口绕消泡筒4的筒体均布。其余部分的结构与实施例1或2中的结构相同。

实施例5：一种带有自清理功能的洗衣机用地漏，所述排水口12位于主体1的底面或侧面，且排水口12的数量为至少一个。其余部分的结构与实施例1至实施例4中的任一实施例中的结构相同。

鉴于上述技术方案，本实用新型在使用时，通过将扣帽6与洗衣机的排水管道连接，洗衣机排出的污水通过扣帽6进入到地漏内的消泡筒4，所述扣帽6包括上表面设有的可拆卸变换口径的凹槽61、下表面设有锥形结构62，凹槽61通过拆卸去掉多余的部分来实现对不同口径洗衣机管道的适配与连接，增加了地漏对于不同管道直径的灵活性，当洗衣机排水管道与扣帽6连接后，下表面的锥形结构能够与洗衣机排水管道的外表面连接，起到密封的作用；消泡筒4的下方设有至少一个水流引导槽42，水流引导槽42为弧形槽，绕消泡筒4的筒体设置，污水从水流引导槽42的出口端出来后能够加速污水流速，在套体2内形成涡流冲刷，提高地漏自身的清理能力。

在消泡筒4的下方还设有错位挡板41，错位挡板41为阶梯结构，该阶梯结构与水封体3的下端面连接，错位挡板41支撑起水封体3，使得水封体3与消泡筒4之间形成一定间隙。该间隙能够使得地漏盖5进入的积水进入到套体2内，与洗衣机的污水共同形成套体2内的水封层。

为了更好地保证水封效果，套体2上的套体孔21需要距离水封体3的底面50mm以上，以满足地漏水封的效果。以使得地漏达到防虫、防臭、防溢的效果。上述汇合的污水一同通过主体1与套体2之间的空隙进入到排水口12，排入下水道。
