一种斜壁生态型梯形金属渠道的制作方法

本实用新型属灌溉排水渠道技术领域，具体涉及一种适宜渠道沟壁有一定坡度的斜壁生态型、方便更换金属构件的渠道。

背景技术：

云南省基本农田以坡耕地为主，多数零星分布于山地、丘陵地带，旱地占总耕地面积的73％。夏秋季降水量占全年总量的85％，冬春季降水量仅占全年总量的15％，季节性水分差异大。本区域地高水低，工程性缺水严重，水土资源耦合性差，基本农田用水输送工程建造困难和无水源可引情况极为普遍，因此如何高效利用降水资源进行农田水分调控是迫切需要解决的问题。基本农田建设中末级渠道的数量庞大，但传统的混凝土和浆砌石等渠道存在占地多、糙率大、断面大、易变形开裂、施工强度大、管护难度大等问题，而管道输水需要额外加压导致成本增加。针对以上问题，一种金属渠道技术的使用已成为灌溉排水渠道主流，该技术对于提高水利用技术已取得较好的效果。但目前在该金属渠道的应用过程中也面临诸多问题，如现有金属渠道的生态效果较差，沟渠过深后金属渠道的成型难度大，金属渠道损坏后更换麻烦等。

技术实现要素：

为解决现有金属渠道生态性考虑不足，以及沟渠过深后施工难度大、成本高、金属渠道损坏后更换较麻烦的不足，本实用新型提供一种适宜渠道沟壁有一定坡度的斜壁生态型梯形金属渠道。

本实用新型所提供的一种斜壁生态型梯形金属渠道的技术方案：包括沿水流方向在渠道的尾端安装有闸门，在渠道的中上部两侧斜壁对应地间隔设置有至少一个凹型，所述凹型的长度L2大于单个梯形金属单元构件的长度L1，L2＞L1，凹型的宽度W为30-50cm，W＝30～50cm，且在渠道的中上部两侧斜壁对应地布满多孔砖，多孔砖砖孔呈水平状态并且多孔砖的一端孔口朝向渠道的中心线，在渠道两侧斜壁最下层的多孔砖的底面之下设置有梯形金属单元构件嵌入槽，渠道的下部由若干个结构相同的梯形金属单元构件两两相邻端密封拼接而成，且各梯形金属单元构件的左、右护肩分别嵌入渠道两侧斜壁对应的梯形金属单元构件嵌入槽内，所述梯形金属单元构件的结构为两块金属侧板、一块金属底板相互配合连接成横截面为梯形、且在两块金属侧板上端沿金属侧板长度方向连接有呈水平状态的左、右护肩的一个整体结构。

所述渠道两侧斜壁的坡度均为60°。

与现有技术相比，本实用新型的有益效果是：

本实用新型渠道下部的梯形金属单元构件为近无渗的末级渠道，其底面摩擦力小，输水效率高，且成型便利。其渠道的中上部两侧斜壁的砖为多孔砖且砖的一端孔口朝向渠道中心线，利于小型绿色植物在渠道斜壁砖孔中生长，且在农田内部水分过多时利于排水和土壤呼吸，通过渠道内部小型植物的生长形成茂盛的植被效果，还可实现牢固渠道斜壁，起到有效减少水土流失、美化景观生态的作用。

本实用新型渠道在两侧斜壁设计的梯形金属单元构件嵌入槽能方便梯形金属单元构件的左、右护肩嵌入在该槽内，方便梯形金属单元构件的安装，并且在某段梯形金属单元构件损坏时，也容易通过梯形金属单元构件在该槽中的滑动实现更换。

本实用新型在渠道两侧斜壁对应设计的凹型能更方便地配合梯形金属单元构件的安装和更换。由于凹型的长度大于单个梯形金属单元构件的长度，因此，在渠道较长的情况下，安装梯形金属单元构件时，先将梯形金属单元构件方便地从凹型的地方放入渠道底部，梯形金属单元构件的左、右护肩即落在凹型下端的梯形金属单元构件嵌入槽上，然后将该梯形金属单元构件朝向渠道的一个方向推进离开渠道侧壁的凹型区域，下一个梯形金属单元构件又从该渠道侧斜壁的凹型的地方放入至渠道底部，其左、右护肩也落在凹型下端的梯形金属单元构件嵌入槽上，将该梯形金属单元构件朝向前一个梯形金属单元构件推进并与之密封连接，依次类推，使渠道下部形成一个由若干个梯形金属单元构件密封拼接而成的梯形金属渠道，因此，本实用新型在渠道两侧斜壁对应设计的凹型能更方便地配合梯形金属单元构件的安装和更换。

综上所述，本实用新型设计巧妙，渠道斜壁上的凹型及梯形金属单元构件嵌入槽，使梯形金属单元构件的安装、更换方便。在解决有效输水的同时，渠道斜壁上的多孔砖的设计适宜植被稳固生长，在增强渠道长期稳定性的同时也带来了生态多样性，有利于渠道的景观生态建设。

附图说明

图1是本实用新型的结构示意图。

图2是图1中未安装梯形金属单元构件和闸门的结构示意图。

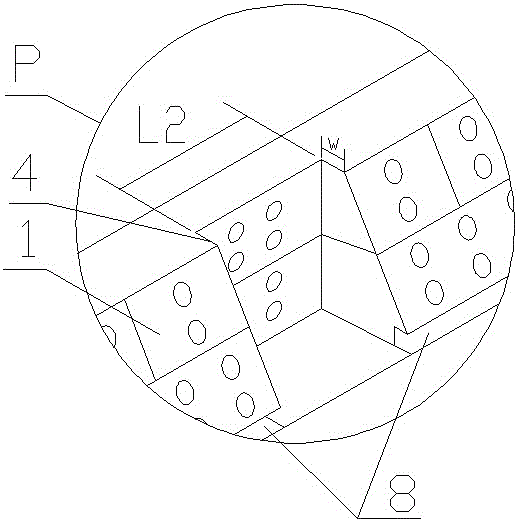

图3是图2中P部分的局部放大图。
