一种节能环保的小型水利闸门的制作方法

本实用新型涉及一种水利闸门，具体是一种节能环保的小型水利闸门。

背景技术：

闸门用于关闭和开放泄(放)水通道的控制设施，是水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等；其活动部分包括面板梁系等称重结构、支承行走部件、导向及止水装置和吊耳等；埋件部分包括主轨、导轨、铰座、门楣、底槛、止水座等，它们埋设在孔口周边，用锚筋与水工建筑物的混凝土牢固连接，分别形成与门叶上支承行走部件及止水面，以便将门叶结构所承受的水压力等荷载传递给水工建筑物，并获得良好的闸门止水性能；现有的水利闸门功能比较单一，只具有拦截水流的作用；另外，现有的水利闸门一般需要人工手动提升闸门的开关，费时费力；或通过电能带动闸门移动，浪费能源，不利于闸门的操作。

技术实现要素：

本实用新型的目的在于提供一种节能环保的小型水利闸门，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种节能环保的小型水利闸门，包括支架和闸门；所述支架设置在闸门两侧，支架的外侧为坝体，支架内侧设有导轨，导轨内放置有滚轮，滚轮安装在支撑腿上，支撑腿设置在闸门的左右两侧；支架的顶部设有支撑杆，支撑板上部设有电机，电机的主轴上安装有主动轮，主动轮与从动轮啮合，从动轮安装在转轴的顶部，转轴通过轴承安装在支撑板的中心，转轴的底部焊接有丝杠；所述闸门的中部设有套筒，套筒内部中空，通过螺纹与丝杠连接，套筒上设有加强筋，加强筋共有五根，均匀分布在闸门表面；闸门上还设有发电装置，发电装置由发电机支架、发电机、导线、把手、限位块、挡板、涡轮、过滤网和挡块组成；所述发电机通过发电机支架固定在闸门的背面，发电机通过导线与电机连接，发电机的主轴上安装有涡轮，涡轮设置在闸门中部，涡轮外侧的闸门上设有限位块，限位块共有两个，分别设置在涡轮上下两侧的闸门上，限位块内设有挡板，挡板顶部设有把手，挡板底部的闸门上设有挡块，限位块上设有过滤网。

作为本实用新型进一步的方案：所述坝体的右部设有水位监测装置。

作为本实用新型再进一步的方案：所述闸门与导轨的接触处设有密封圈。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，功能齐全，设计合理，使用方便；该节能环保的小型水利闸门中设有电机，电机通过主动轮和从动轮带动转轴旋转，进而使丝杠在套筒内上下移动，进而控制闸门的开启与关闭；闸门上设有发电装置，能将水流的动能转化为电能，为电机的运动提供能源，节约了人力物力，保护了环境；同时提高了闸门的操作的准确性和便捷度。

附图说明

图1为节能环保的小型水利闸门的结构示意图。

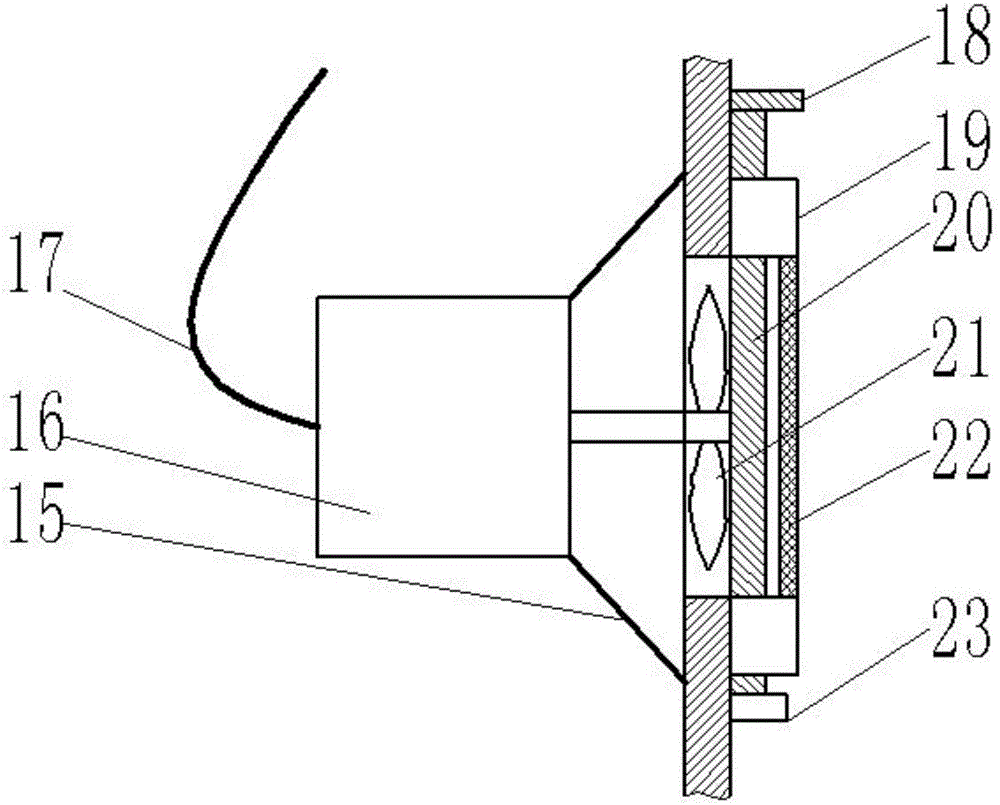

图2为节能环保的小型水利闸门中发电装置的结构示意图。

图3为节能环保的小型水利闸门中导轨的结构示意图。

图中：1-坝体，2-闸门，3-加强筋，4-发电装置，5-套筒，6-支架，7-丝杠，8-转轴，9-电机，10-主动轮，11-从动轮，12-轴承，13-支撑板，14-水位监测装置，15-发动机支架，16-发电机，17-导线，18-把手，19-限位块，20-挡板，21-涡轮，22-过滤网，23-挡块，24-导轨，25-滚轮，26-支撑腿，27-密封圈。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种节能环保的小型水利闸门，包括支架6和闸门2；所述支架6设置在闸门2两侧，支架6的外侧为坝体1，支架6内侧设有导轨24，导轨24内放置有滚轮25，滚轮25安装在支撑腿26上，支撑腿26设置在闸门2的左右两侧，闸门2与导轨24的接触处设有密封圈27，导轨24用于固定闸门2，滚轮25和支撑腿26用于降低闸门2与导轨24之间的摩擦，便于闸门2的移动，密封圈27用于防止水流从导轨24内流出；支架6的顶部设有支撑杆，支撑板13上部设有电机9，电机9的主轴上安装有主动轮10，主动轮10与从动轮11啮合，从动轮11安装在转轴8的顶部，转轴8通过轴承12安装在支撑板13的中心，转轴8的底部焊接有丝杠7，电机9用于带动转轴8和丝杠7旋转；所述闸门2的中部设有套筒5，套筒5内部中空，通过螺纹与丝杠7连接，套筒5上设有加强筋3，加强筋3共有五根，均匀分布在闸门2表面，套筒5与丝杠7配合用于改变闸门2的高度；闸门2上还设有发电装置4，发电装置4由发电机支架15、发电机16、导线17、把手18、限位块19、挡板20、涡轮21、过滤网22和挡块23组成；所述发电机16通过发电机16支架6固定在闸门2的背面，发电机16通过导线17与电机9连接，发电机16的主轴上安装有涡轮21，涡轮21设置在闸门2中部，涡轮21外侧的闸门2上设有限位块19，限位块19共有两个，分别设置在涡轮21上下两侧的闸门2上，限位块19内设有挡板20，挡板20顶部设有把手18，挡板20底部的闸门2上设有挡块23，限位块19上设有过滤网22，过滤网22用于过滤水流中的杂物，同时保护涡轮21，涡轮21和发电机16用于将水流的电能转化为电能，挡板20用于控制发电机16是否发电；所述坝体1的右部设有水位监测装置14，能检测闸门2两侧的水位变化。

本实用新型的工作原理是：闸门2上设有发电装置4，发电装置4通过导线17与电机9连接，电机9通过主动轮10与从动轮11带动转轴8转动，进而使丝杠7在套筒5内上下移动，从而带动闸门2上下移动，进而控制闸门2的开启与关闭，调节闸门2两侧的水位变化。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
