强力除味器的制作方法

本实用新型涉及无味坐便中的除味装置，具体是一种强力除味器。

背景技术：

过去市场上的坐便器时兴小便盆，当静音除味器(专利号：ZL200820125989.9)安到无味坐便上后，可通过便盆后壁上的抽气孔，将其小盆中的臭气抽净，但现在市场上坐便器风行大便盆，使静音除味器的抽力相对变小，抽不那么远了，导致从便盆前端跑味。

技术实现要素：

为解决背景技术中存在的问题，本实用新型提供一种强力除味器，在抽风机功率、转数和风叶不变的情况下，仅仅通过对大管头、分气盒和伸缩管的技术改造，就将其抽力、抽气量提高一倍。

技术方案：一种高效的强力除味器，包括壳体、盖圈、卡簧、网片、塑料环、活性炭、网片、阻水胶圈、抽风机、大管头、分气盒、伸缩管、弯头，所述的强力除味器的大管头下端通过丝扣连接分气盒上端的上孔，分气盒为长方形、扁体，其下端设有两个小管头，从其中之一甩出抽风机的电线后，分别连接两根伸缩管的上端，两根伸缩管的下端分别连接两个弯头的上端，两个弯头的下端均设有固定胶圈，Y形饰件；其大管头、分气盒上孔、两个小管头、两根伸缩管、两个弯头的内径面积均相等，皆为静音除味器大管头内径面积的二倍。

有益效果：强力除味器的抽力、抽气量均为静音除味器的倍，抽得多，抽得远，抽得快。

附图说明

图1为强力除味器的纵剖面构造图。

图2为图1的I——I剖视图。

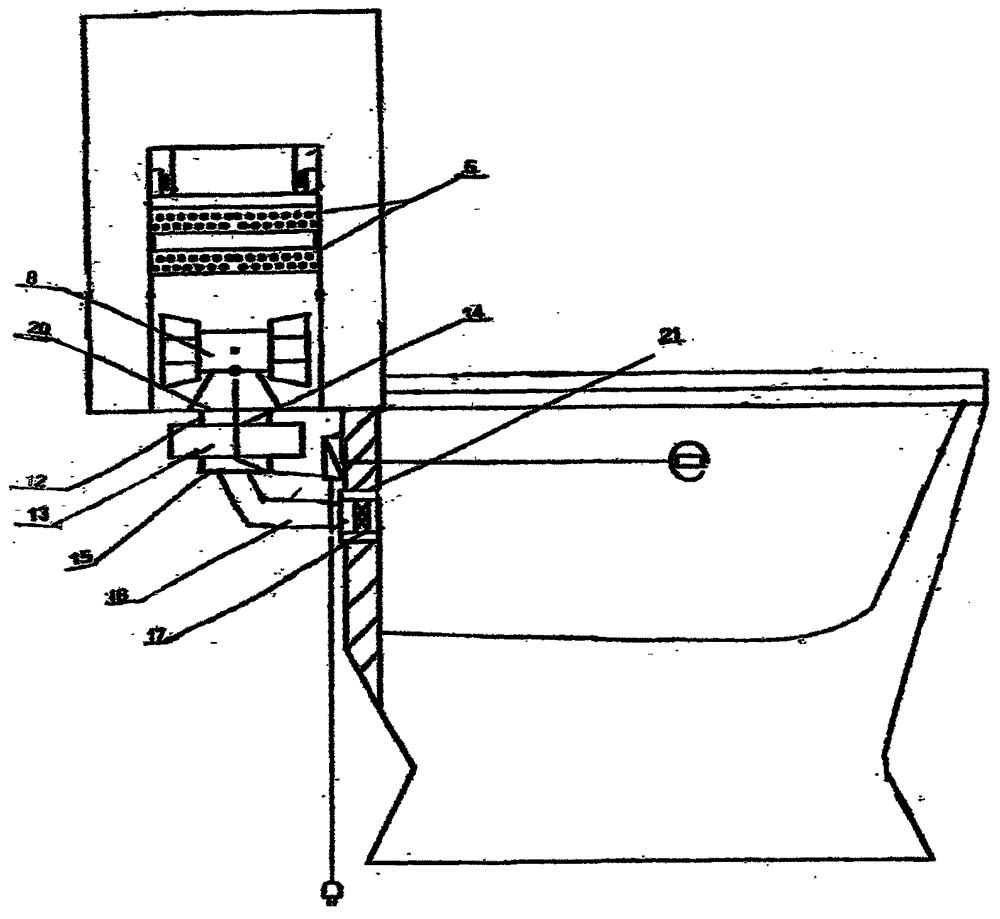

图3为强力除味器的安装使用图。

在图1到图3中，1.壳体，2.盖圈，3.卡簧，4.网片，5.活性炭，6.塑料环，7.阻水胶圈，8.抽风机，9.电线，10.胶垫，11.螺母，12.大管头，13.分气盒，14.上孔，15.小管头，16.伸缩管，17.弯头，18.固定胶圈，19.Y形饰件，20、底孔，21.抽气孔。

具体实施方式

图1所示是一种高效的强力除味器，壳体为筒状，盖圈、卡簧、网片、塑料环、活性炭、网片、阻水胶圈、抽风机、大管头，分气盒、伸缩管、弯头顺序相连，所述的强力除味器的大管头下端通过丝扣连接分气盒上端的上孔，分气盒为长方形、扁体，其下端设有两个小管头，从其中之一甩出抽风机的电线后，分别连接两根伸缩管的上端，两个伸缩管的下端分别连接两个弯头的上端，两个弯头的下端均设有固定胶圈、Y形饰件：其大管头、分气盒上孔、两个小管头、两根伸缩管、两个弯头的内径面积均相等，皆为静音除味器大管头内径面积的二倍。

在图2中，其弯头下端的端口处，设有Y形饰件，不仅可以通气、阻挡杂物，而且具有充实、美观作用。

在图3中，先将大管头带上胶垫，插进水箱一侧的底孔，并从下边拧上螺母，然后通过丝扣连接分气盒上端的上口，后将两个弯头的下端插进便盆后壁的两个抽气孔中；当抽气机通电转动时，通过两个弯头、两根伸缩管、两个小管头、分气盒和大管头对便盆进行抽气，并输进活性炭中净化。
