一种土地监管沟渠挖掘装置的制作方法

本实用新型涉及土地管理工具技术领域，特别是一种土地监管沟渠挖掘装置。

背景技术：

土地是由地球陆地部分一定高度和深度范围内的岩石、矿藏、土壤、水文、大气和植被等要素构成的自然综合体。土地作为一种稀缺资源，在国家的发展规划中，需要对土地进行严格的监管。在监管规划过程中会进行沟渠的挖掘，现有技术中沟渠都是先用挖掘机挖掘，挖掘机挖掘过程中沟渠不平整，需要人工再次处理，周期长，效率低，浪费人力物力。

技术实现要素：

为解决现有技术中的不足，本实用新型提供一种土地监管沟渠挖掘装置，它结构简单，可以配合挖掘机快速挖掘沟渠，效率高，节省人力。

本实用新型为实现上述目的，通过以下技术方案实现：一种土地监管沟渠挖掘装置，包括挖掘本体，所述挖掘本体内部设置空腔，所述挖掘本体侧壁上设置与空腔连通的开口，所述挖掘本体与开口相对的一侧侧壁上设置多个通孔，所述挖掘本体顶部设置用于与挖掘机连接的连接座，所述挖掘本体顶部两侧向外延伸设置支板，所述支板上设置L型铲板。

所述挖掘本体截面为长方形或正方形或者倒梯形。

所述连接座为两个对称设置的连接块，所述连接块上设置安装孔。

所述挖掘本体与支板之间设置加强筋。

所述连接座与挖掘本体之间设置加强筋。

所述挖掘本体侧壁厚度为3-5cm。

所述挖掘本体一侧设置多个挖抓，所述挖抓位于开口两侧。

对比现有技术，本实用新型的有益效果在于：

1、本实用新型通过连接座与挖掘机连接，然后挖掘机带动本装置移动，挖掘本体可以用于挖掘沟渠，并且空腔用于存储挖掘出的多余的土，支臂可以用于平整沟渠两侧，并且通过L型铲板将多余的土走，通过本装置可以节省大量的人力物力，提高工作效率。

2、挖掘本体截面为长方形或正方形或者倒梯形，可以根据需要挖掘出不同形状的沟渠。

3、连接座为两个对称设置的连接块，连接块上设置安装孔，可以方便与挖掘机连接，通用性强。

4、挖掘本体与支板之间设置加强筋，连接座与挖掘本体之间设置加强筋，增加本装置的牢固性。

5、挖掘本体侧壁厚度为3-5cm，可以方便挖掘沟渠，提高本装置的锋利性。

6、挖掘本体一侧设置多个挖抓，挖抓位于开口两侧，通过设置的挖抓可以方便挖掘比较硬的土。

附图说明

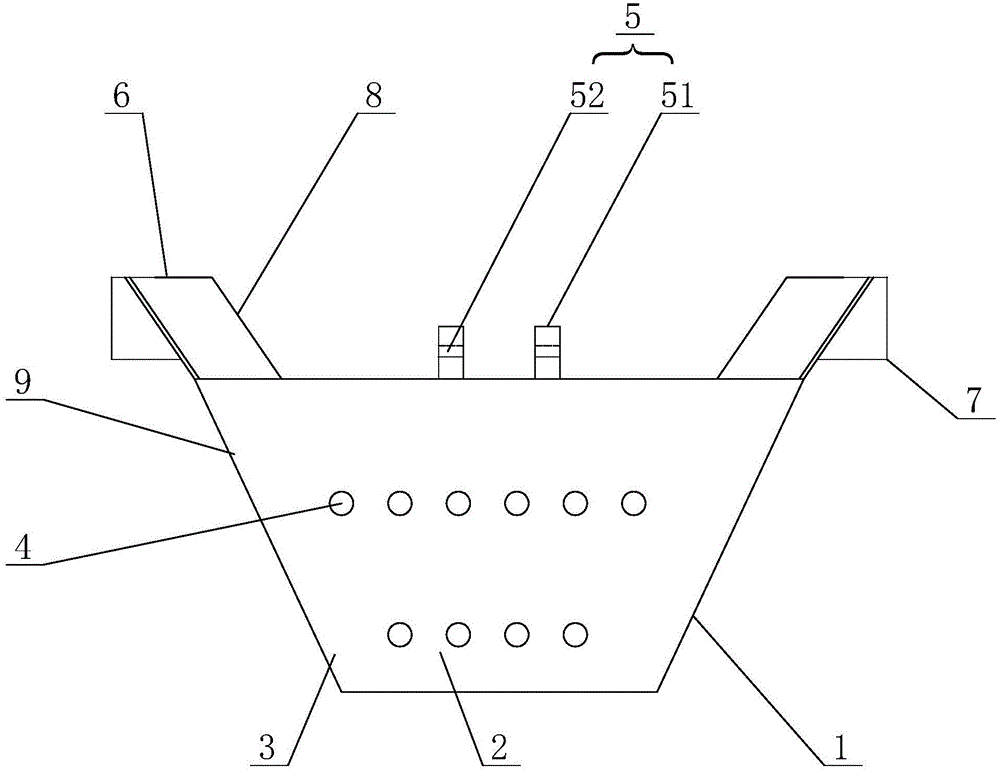

附图1是本实用新型主视图；

附图2是本实用新型后视图。

附图中所示标号：1、挖掘本体；2、空腔；3、开口；4、通孔；5、连接座；51、连接块；52、安装孔；6、支板；7、L型铲板；8、加强筋；9、挖抓。

具体实施方式

结合附图和具体实施例，对本实用新型作进一步说明。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围。

一种土地监管沟渠挖掘装置，包括挖掘本体1，挖掘本体用于挖掘使用。所述挖掘本体1内部设置空腔2，所述挖掘本体1侧壁上设置与空腔2连通的开口3，通过设置的开口与空腔，可以方便存储并将挖掘出的土从沟渠中移走。所述挖掘本体1与开口3相对的一侧侧壁上设置多个通孔4，可以放置挖掘本体内承受的压力过大。所述挖掘本体1顶部设置用于与挖掘机连接的连接座5，连接座用于将本装置与挖掘机连接。所述挖掘本体1顶部两侧向外延伸设置支板6，所述支板6上设置L型铲板7，支臂可以用于平整沟渠两侧，并且通过L型铲板将多余的土走，通过本装置可以节省大量的人力物力，提高工作效率。

作为优化，所述挖掘本体1截面为长方形或正方形或者倒梯形，可以根据需要挖掘出不同形状的沟渠。

作为优化，所述连接座5为两个对称设置的连接块51，所述连接块51上设置安装孔52，可以方便与挖掘机连接，通用性强。

作为优化，所述挖掘本体1与支板6之间设置加强筋8，所述连接座5与挖掘本体1之间设置加强筋8，增加本装置的牢固性。

作为优化，所述挖掘本体1侧壁厚度为3-5cm，可以方便挖掘沟渠，提高本装置的锋利性。

作为优化，所述挖掘本体1一侧设置多个挖抓9，所述挖抓9位于开口3两侧，通过设置的挖抓可以方便挖掘比较硬的土。

实施例1：

一种土地监管沟渠挖掘装置，包括挖掘本体1，挖掘本体用于挖掘使用，所述挖掘本体1截面为长方形或正方形或者倒梯形，可以根据需要挖掘出不同形状的沟渠。所述挖掘本体1内部设置空腔2，所述挖掘本体1侧壁上设置与空腔2连通的开口3，通过设置的开口与空腔，可以方便存储并将挖掘出的土从沟渠中移走。所述挖掘本体1与开口3相对的一侧侧壁上设置多个通孔4，可以放置挖掘本体内承受的压力过大。所述挖掘本体1顶部设置用于与挖掘机连接的连接座5，连接座用于将本装置与挖掘机连接，所述连接座5为两个对称设置的连接块51，所述连接块51上设置安装孔52，可以方便与挖掘机连接，通用性强。所述挖掘本体1顶部两侧向外延伸设置支板6，所述支板6上设置L型铲板7，支臂可以用于平整沟渠两侧，并且通过L型铲板将多余的土走，通过本装置可以节省大量的人力物力，提高工作效率。

实施例2：

一种土地监管沟渠挖掘装置，包括挖掘本体1，挖掘本体用于挖掘使用，所述挖掘本体1截面为长方形或正方形或者倒梯形，可以根据需要挖掘出不同形状的沟渠，所述挖掘本体1侧壁厚度为3-5cm，可以方便挖掘沟渠，提高本装置的锋利性。所述挖掘本体1内部设置空腔2，所述挖掘本体1侧壁上设置与空腔2连通的开口3，通过设置的开口与空腔，可以方便存储并将挖掘出的土从沟渠中移走。所述挖掘本体1与开口3相对的一侧侧壁上设置多个通孔4，可以放置挖掘本体内承受的压力过大。所述挖掘本体1一侧设置多个挖抓9，所述挖抓9位于开口3两侧，通过设置的挖抓可以方便挖掘比较硬的土。所述挖掘本体1顶部设置用于与挖掘机连接的连接座5，连接座用于将本装置与挖掘机连接，所述连接座5为两个对称设置的连接块51，所述连接块51上设置安装孔52，可以方便与挖掘机连接，通用性强。所述挖掘本体1顶部两侧向外延伸设置支板6，所述支板6上设置L型铲板7，支臂可以用于平整沟渠两侧，并且通过L型铲板将多余的土走，通过本装置可以节省大量的人力物力，提高工作效率。
