大流量横排水封地漏的制作方法

本发明大流量横排水封地漏，属于地漏技术领域。

背景技术：

地漏是连接下水管系统与室内地面的重要接口，作为住宅排水系统的重要部件，它的性能好坏直接影响室内空气的质量，甚至对住宅内的人的健康生活质量都非常重要。

而地漏作为一个下水部件，其排水速度的快慢，是衡量其性能的很重要的一个指标。目前市场上的横排水地漏存在占用空间大、结构不合理，流量小的问题，无法满足人们的需要。如地漏尺寸太大，安装不美观或没有空间安装；在使用大流量的花洒时，经常会出现水不能及时排出的现象，不能满足人们日常生活的排水要求；遇到忘关水龙头或水管爆裂导致大量放水时，会由于地漏排水不畅导致家中积水过度，给自己及下层建筑造成不可挽回的损失。

另外，一般的地漏不能很好的为洗衣机排水，因为洗衣机的瞬间排水量很大，地漏的排水速度跟不上，极易发生溢水现象。

技术实现要素：

本发明克服现有技术存在的不足，提供一种大流量的横排水地漏，体积小，流量大，且可兼容洗衣机排水，方便实用。

为了解决上述技术问题，本发明采用的技术方案为：大流量横排水封地漏，包括地漏主体、出水管、水封罩、框架和箅子，所述地漏主体为上方敞口的容器，水封罩的形状为：一环状物的内圆面向下延伸形成圆筒，水封罩置于地漏主体内部，其圆筒的底部悬空，其上部的环状物的外形和地漏主体上部的形状相适应，并卡接在地漏主体的上部，水封罩和地漏主体之间形成水封，框架安装在水封罩和地漏主体的上方，箅子安装在框架中；

所述地漏主体的外侧连接有出水管，所述出水管分为方管段、过渡段及圆管段，所述过渡段将方管段和圆管段平滑连接在一起，所述方管段连接在地漏主体的外侧壁上，位于方管段内部的地漏主体侧壁的上部开有一条水平的出水口，所述出水口还位于水封罩中环状物的下方。

所述出水管方管段的底面为斜面，斜面高处的一边固定在地漏主体的侧壁上。

所述的斜面为上凸的平滑向下的弧形面。

所述地漏主体为上方敞口的圆柱形容器，所述水封罩中的环状物为圆环，且圆环和圆筒之间为弧面或斜面过渡。

所述出水管方管段的宽度与地漏主体的外径相同，即方管段与地漏主体相切，所述出水口的长度贯穿整个方管段内部。

所述箅子中部开有通孔，洗衣机接头可拆卸连接在箅子中部的通孔上。

所述箅子中部开有通孔，所述卡圈通过筋条悬空固定在水封罩内部上方，洗衣机接头穿过箅子上的通孔后可拆卸连接在卡圈上。

所述洗衣机接头与卡圈的可拆卸连接为螺纹连接，或为卡接，且洗衣机接头与卡圈之间设置有密封结构。

所述水封罩和地漏主体之间形成的水封的水封比为1-2:1。

所述水封罩的上部环状物与地漏主体的卡接处设置有密封圈。

本发明与现有技术相比具有以下有益效果：

1、本发明结构简单，排水流量大，与排水管连接后，排水流量达到42L/min，完全能满足人们的日常生活，也能够满足洗衣机排水的要求，且具有可换性，只要将箅子和洗衣机接头换一下，普通地漏即可变为洗衣机地漏，洗衣机地漏也可变为普通地漏，这样，人们家里的洗衣机就不会只局限在一个地方，无法更改了，方便实用。

2、本发明采用了大水封比，同时出水管设置了方管段，出水口贯穿整个方管段内部，这几点都是为了降低产品高度，减小产品体积，使得安装方便，安装后美观。

3、本发明中出水管方管段的底面为斜面或上凸的平滑向下的弧形面，这个设计使水流从出水口中流出后，经过斜面或弧形面的缓冲，减少了水流和底面撞击损失的能量，同时使水流的势能转化为了动能，增大了产品的流量。

4、本发明通过方管段和大水封比的设计，使产品即流量大，又美观小巧，在增大流量和减小产品体积上达到一个比较完美的平衡。

附图说明

下面结合附图对本发明做进一步详细的说明。

图1为本发明实施例一的爆炸图。

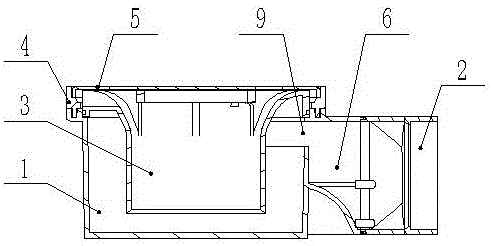

图2为本发明实施例一的截面图。

图3为图2的俯视图。

图4为本发明实施例二的爆炸图。

图5为本发明实施例二的截面图。

图6为图5的俯视图。

图中：1为地漏主体，2为出水管，3为水封罩，4为框架，5为箅子，6为方管段，7为过渡段，8为圆管段，9为出水口，10为洗衣机接头，11为卡圈。

具体实施方式

实施例一

如图1-图3所示，本发明大流量横排水封地漏，包括地漏主体1、出水管2、水封罩3、框架4和箅子5，所述地漏主体1为上方敞口的容器，水封罩3的形状为：一环状物的内圆面向下延伸形成圆筒，水封罩3置于地漏主体1内部，其圆筒的底部悬空，其上部的环状物的外形和地漏主体1上部的形状相适应，并卡接在地漏主体1的上部，水封罩3和地漏主体1之间形成水封，框架4安装在水封罩3和地漏主体1的上方，箅子5安装在框架4中；

所述地漏主体1的外侧连接有出水管2，所述出水管2分为方管段6、过渡段7及圆管段8，所述过渡段7将方管段6和圆管段8平滑连接在一起，所述方管段6连接在地漏主体1的外侧壁上，位于方管段6内部的地漏主体1侧壁的上部开有一条水平的出水口9，所述出水口9还位于水封罩3中环状物的下方。

所述出水管2方管段6的底面为斜面，斜面高处的一边固定在地漏主体1的侧壁上。

所述的斜面为上凸的平滑向下的弧形面。

所述地漏主体1为上方敞口的圆柱形容器，所述水封罩3中的环状物为圆环，且圆环和圆筒之间为弧面或斜面过渡。

所述出水管2方管段6的宽度与地漏主体1的外径相同，即方管段6与地漏主体1相切，所述出水口9的长度贯穿整个方管段6内部。

所述水封罩3和地漏主体1之间形成的水封的水封比为1-2:1。

所述水封罩3的上部环状物与地漏主体1的卡接处设置有密封圈。

工作过程为：地面污水经箅子5流入水封罩3内，再经过水封罩3底部与地漏主体1底面之间的空隙流入地漏主体1与水封罩3之间的夹层内，形成水封，水面高度超过出水口9后，从出水口9溢出，经过方管段6底部斜面或弧形面的导流，加速由过渡段7、圆管段8流出，进入下水道排水管。

实施例二

如图4-图6所示，本发明大流量横排水封地漏，包括地漏主体1、出水管2、水封罩3、框架4和箅子5，所述地漏主体1为上方敞口的容器，水封罩3的形状为：一环状物的内圆面向下延伸形成圆筒，水封罩3置于地漏主体1内部，其圆筒的底部悬空，其上部的环状物的外形和地漏主体1上部的形状相适应，并卡接在地漏主体1的上部，水封罩3和地漏主体1之间形成水封，框架4安装在水封罩3和地漏主体1的上方，箅子5安装在框架4中；

所述地漏主体1的外侧连接有出水管2，所述出水管2分为方管段6、过渡段7及圆管段8，所述过渡段7将方管段6和圆管段8平滑连接在一起，所述方管段6连接在地漏主体1的外侧壁上，位于方管段6内部的地漏主体1侧壁的上部开有一条水平的出水口9，所述出水口9还位于水封罩3中环状物的下方。

所述出水管2方管段6的底面为斜面，斜面高处的一边固定在地漏主体1的侧壁上。

所述的斜面为上凸的平滑向下的弧形面。

所述箅子5中部开有通孔，洗衣机接头10可拆卸连接在箅子5中部的通孔上。

所述箅子5中部开有通孔，所述卡圈11通过筋条悬空固定在水封罩3内部上方，洗衣机接头10穿过箅子5上的通孔后可拆卸连接在卡圈11上。

所述洗衣机接头10与卡圈11的可拆卸连接为螺纹连接，或为卡接，且洗衣机接头10与卡圈11之间设置有密封结构。

本实施例用作了洗衣机地漏，洗衣机排水管插入洗衣机接头10中，污水从洗衣机排水管中排入水封罩3内，再流入地漏主体1与水封罩3之间的夹层内，形成水封，水面高度超过出水口9后，从出水口9溢出，经过方管段6底部斜面或弧形面的导流，加速由过渡段7、圆管段8流出，进入下水道排水管。

不论是实施例一，还是实施例二，水封比均为1.2-1.5:1，水封比指的是地漏主体1与水封罩3之间夹层的截面积与水封罩3内部截面积之比。

采用大水封比，可以有效降低产品高度，且产品抗正压能力还是很好，不会使下水道中的臭气进入室内。虽然抗负压能力低了，但是地漏排水时并不怕负压穿透，这样，只会使室内空气进入下水道中，在一定程度上还有排气阀的作用，可以调节下水管道中的气压。

上面结合附图对本发明作了详细说明，但是本发明并不限于上述描述，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下作出各种变化。
