一种水封式防臭防堵地漏的制作方法

本发明涉及地漏领域，尤其涉及一种水封式防臭防堵地漏。

背景技术：

地漏是连接排水管道系统与室内地面的重要接口，作为住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对厨房和卫浴间的异味控制非常重要。

通过检索专利数据库，如：卫生级防臭自封地漏CN204456407U、防臭防堵地漏CN205557777U、一种环保防臭地漏CN204959939U、一种拉伸弹簧式自闭地漏CN204001162U等专利当中，发现这些地漏在工作时防臭防堵效果并不是很好，特别是现有的地漏在长时间使用后，地漏当中的出水管很容易粘附上一层油脂，粘在出水管的内壁上，使用时间久了，粘附的油脂就会越多，很容易出现地漏被堵，水无法快速通过以及下水道中有异味的空气从该地漏中冒出的情况，严重影响正常使用，纳米钛白粉以其优异的抗菌性能成为开发研究的热点之一。纳米TiO2广泛应用于抗菌水处理装置、食品包装、卫生日用品(抗菌地砖、抗菌陶瓷卫生设施等)、化妆品、纺织品、抗菌性餐具和切菜板、抗菌地毯，以及建筑用抗菌砂浆、抗菌涂料和抗菌不锈钢板、铝板等制作的电冰箱、医用敷料及医用设备等耐用的消费品。纳米钛白粉抗菌剂的性能特点：大多数抗菌是有机物质，它们广泛用于食品、洗涤剂、纺织品及化妆品中。但它们存在着耐热性差、易挥发、易分解产生有害物、安全性较差等缺点。为此人们积极开发研究了一些无机抗菌剂，超微细TiO2就是其中之一。由于抗菌剂在产品中需达到一定的用量，故选择抗菌剂必须遵循下列原则:

(1)对人体是安全无毒的，对皮肤没有刺激性;

(2)抗菌能力强，抗菌范围广;

(3)无臭味、怪味，外观颜色要浅，气味要小;

(4)热稳定性要好，高温下不变色、不分解、不挥发、不变质等;

(5)价格便宜，来源容易等。

超微细钛白粉为无机成分，无毒、无味、无刺激性，热稳定性与耐热性好，不燃烧，且自身为白色，完全符合上述原则。

技术实现要素：

本发明的目的在于克服现有技术存在的以上问题，提供一种水封式防臭防堵地漏，本发明的地漏结构简单、使用方便，能够有效减少地漏出水管的堵塞，有利于快速排水，具有良好的防臭防堵效果。

为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：

一种水封式防臭防堵地漏，包括地漏体、地漏面板、封盖和出水管，所述地漏体包括进水口、出水口以及连接与进水口和出水口的储水槽，所述出水口连接出水管，所述出水管的位于储水槽，所述进水口连接地漏面板，所述地漏面板连接封盖，所述封盖位于出水管的上方，所述封盖设置有封闭腔，所述的封闭腔与出水管连接，所述出水管设置有储物盒和储物盖，所述储物盖连接储物盒，所述储物盒通过支撑杆与出水管连接。

进一步的，所述储物盖通过铆钉与储物盒连接。

进一步的，所述储物盖设置有取手槽。

进一步的，所述储物盒和储物盖设置有漏孔，所述漏孔的数量设置在五个或五个以上。

进一步的，所述地漏体通过焊接和/或螺纹与出水管连接。

进一步的，所述的地漏面板通过焊接与封盖连接。

进一步的，所述地漏面板设置有手柄，所述手柄采用暗门式拉手。

进一步的，所述储物盒能够放置水溶性防堵材料，所述水溶性防堵材料包括洗衣粉、洗衣皂、肥皂或苏打粉中一种或一种以上。

进一步的，所述地漏体、封盖、出水管和储物盒中的一种或一种以上其与所排水能够接触的位置全部或局部设置有光触媒涂层，所述光触媒涂层厚15-350微米，每平方厘米含二氧化钛30毫克以上。

进一步的，所述地漏体和/或地漏面板和/或封盖和/或出水管的材质设置为不锈钢材质，且表面镀有一层铜。

本发明的有益效果是：结构简单、使用方便，能够有效减少地漏出水管的堵塞，有利于快速排水，具有很好的防臭防堵效果，且技术实用可靠、生产方便、安装容易，市场运用前景广大。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明。本发明的具体实施方式由以下实施例及其附图详细给出。

附图说明

此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1为本发明涉及的一种水封式防臭防堵地漏的俯视图；

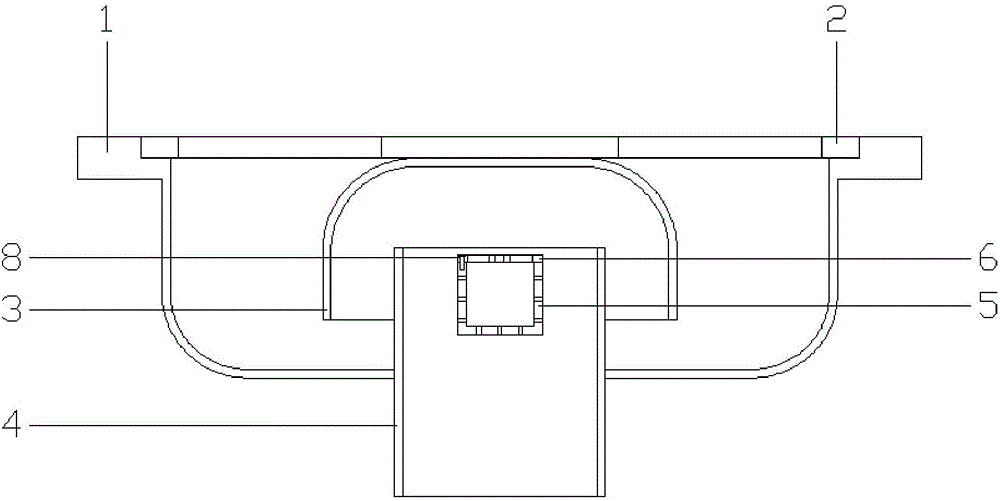

图2为本发明涉及的一种水封式防臭防堵地漏的结构示意图；

图3为本发明涉及的一种水封式防臭防堵地漏的储物盒与储物盖结构示意图；

图4为本发明涉及的一种水封式防臭防堵地漏的水流示意图。

图中标号说明：1、地漏体，2、地漏面板，3、封盖，4、出水管，5、储物盒，6、储物盖，7、支撑杆，8、铆钉，9、取手槽，10、手柄。

具体实施方式

下面结合附图对本发明作进一步的描述：

参照图1～图4所示，一种水封式防臭防堵地漏，包括地漏体1、地漏面板2、封盖3和出水管4，所述地漏体1包括进水口、出水口以及连接与进水口和出水口的储水槽，所述出水口连接出水管4，所述出水管4的位于储水槽，所述进水口连接地漏面板2，所述地漏面板2连接封盖3，所述封盖3位于出水管4的上方，所述封盖3设置有封闭腔，所述的封闭腔与出水管4连接，所述出水管4设置有储物盒5和储物盖6，所述储物盖6连接储物盒5，所述储物盒5通过支撑杆7与出水管4连接。

进一步的，所述储物盖6通过铆钉8与储物盒5连接。

进一步的，所述储物盖6设置有取手槽9。

进一步的，所述储物盒5和储物盖6设置有漏孔，所述漏孔的数量设置在五个或五个以上。

进一步的，所述地漏体1通过焊接和/或螺纹与出水管4连接。

进一步的，所述的地漏面板2通过焊接与封盖3连接。

进一步的，所述地漏面板2设置有手柄10，所述手柄10采用暗门式拉手。

进一步的，所述储物盒5能够放置水溶性防堵材料，所述水溶性防堵材料包括洗衣粉、洗衣皂、肥皂或苏打粉中一种或一种以上。

进一步的，所述地漏体1和/或地漏面板2和/或封盖3和/或出水管4的材质设置为不锈钢材质，且表面镀有一层铜。

进一步的，所述地漏体、封盖、出水管和储物盒中的一种或一种以上其与所排水能够接触的位置全部或局部设置有光触媒涂层，所述光触媒涂层厚15-350微米，每平方厘米含二氧化钛30毫克以上。

具体实施例：

用户使用本发明，一种水封式防臭防堵地漏，使用前，将地漏面板从地漏体上取出，将手指或手指甲伸入到储物盖上面的取手槽当中，然后推动或拉动储物盖，使储物盖绕铆钉旋转打开，如图3所示，在储物盒中加入洗衣皂或洗衣服或肥皂或苏打粉等碱性可去油污的水溶性材料，然后再将储物盖旋转盖到储物盒上，最后将取出的地漏面板归位到地漏体上；使用时，厨房或卫浴间里面的水通过地漏面板上设置的漏孔进入到储水槽，由储水槽里面的水通过封盖的封闭腔进入到出水管，从出水管中排出到下水道中；由于出水管中设置了储物盒和储物盖，且储物盖和储物盒上均设置了漏孔，在水流较急的时候，储水槽里面的水进入到封闭腔时，在急流的惯性下有部分的水通过储物盖和储物盒上面的漏孔进入到储物盒，侵泡储物盒里面的水溶性材料，然后，将带有水溶性材料的水从漏孔中排出，流入到出水管当中，如图4所示，分解出水管表面的油污，从而有利于减少出水管油污堵塞，提高地漏的排水功能；另外，在排水结束后，储水槽里面储存的水通过出水管和封盖上的封闭腔实现水密封，使下水道里面的气味无法透过地漏散发到室内。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应所述以权利要求的保护范围为准。
