防溅式蹲便器的制作方法

本发明涉及蹲便器,尤其是一种提高男性大便舒适性、提高环保性、降低用水量和降低公共男厕所尿臭味的防溅式蹲便器。

背景技术：

蹲便器是使用时以人体曲蹲式为特点的便器，蹲便器结构简单，可以一次成形，成品率高，售价低，蹲便器在使用中不与人体接触，较卫生，在公共卫生间中被广泛使用。

现有结构的蹲便器一般包括支撑台，位于支撑台上的便池，位于便池顶端周围的踩踏部，位于便池侧壁上部的多个冲水孔，该多个冲水孔与支撑台内的冲水道连通，该冲水道与进水管接头连通，该进水管接头位于支撑台的前侧壁或后侧壁，与便池连通的排污管。该类结构的蹲便器在使用时，由于男性和女性的区别，女性在大小便时，尿液都基本不会溅出便池；然而男性在大小便时，为了使得尿液进入便池，便会用手扶住自己的生殖器，男性小便扶住自己的生殖器很轻松，但是大便时，就不是很方便。男人大便时，在不扶住生殖器情况下，尿液很容易从蹲便器的安装位置的前方【即男性大便时屈蹲正前方】溅出大量尿液，只有很少一部分尿液会进入便池，大量溅出的尿液很快流满蹲便器附近的地面，溅出的尿液不及时清洗，很容易散发在空气中，发出恶臭，这也是导致公共男厕所很臭的一个重要原因；家庭用时，基本会及时冲洗，但是提高了男性大便后的劳动强度和增加了用水量。即现有蹲便器存在使用环保性相差，男性大便舒适性低和用水量大。

技术实现要素：

本发明的目的是提供一种提高男性大便舒适性、提高环保性、降低用水量和降低公共男厕所尿臭味的防溅式蹲便器。

为实现上述目的而采用的技术方案是这样的，即防溅式蹲便器，包括支撑台，位于支撑台上的便池，位于便池顶端周围的踩踏部，均布在便池的四侧壁上部的至少四个冲水孔，该至少四个冲水孔与支撑台内的冲水道连通，该冲水道与进水管接头连通，与便池连通的排污管；其中：所述进水管接头位于支撑台的前侧壁上，在踩踏部的前部设置有与其一体的底板，该底板上具有与底板一体的弧形防溅板，该弧形防溅板为四分之一球体形状；所述底板与弧形防溅板围合形成一个一面敞开的防溅回流腔，该防溅回流腔的回流口与便池连通；

所述排污管的排污进口位于便池的后端。

本发明所述结构具有的优点是：提高了男性大便舒适性、提高了环保性、降低了用水量和降低了公共男厕所尿臭味。

附图说明

本发明可以通过附图给出的非限定性实施例进一步说明。

图1为本发明俯视方向的结构示意图。

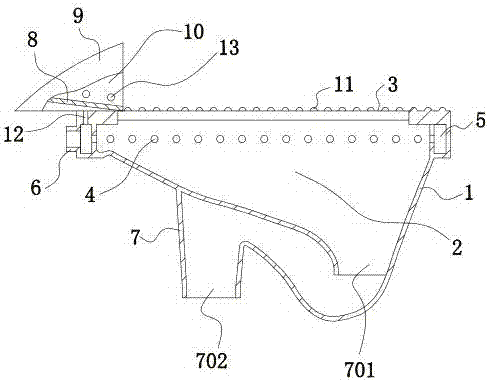

图2为本发明的剖视结构示意图。

图3为本发明防溅回流腔的结构示意图。

具体实施方式

下面结合附图和实施例对本发明作进一步说明：

参见附图1至3，图中的防溅式蹲便器，包括支撑台1，位于支撑台1上的便池2，位于便池2顶端周围的踩踏部3，均布在便池2的四侧壁上部的至少四个冲水孔4【具体实施时，在便池2的前后侧壁对称设置2至4个冲水孔4，在便池2的前后侧壁对称设置8至12个冲水孔4。】，该至少四个冲水孔4与支撑台1内的冲水道5连通，该冲水道5与进水管接头6连通，与便池2连通的排污管7；其特征在于：所述进水管接头6位于支撑台1的前侧壁上，在踩踏部3的前部设置有与其一体的底板8，该底板8上具有与底板8一体的弧形防溅板9，该弧形防溅板9为四分之一球体形状；所述底板8与弧形防溅板9围合形成一个一面敞开的防溅回流腔10，该防溅回流腔10的回流口与便池2连通；

所述排污管7的排污进口701位于便池2的后端。在该实施例中，男性大便时，不再手扶生殖器，从生殖器中射出的尿液射进防溅回流腔10，再从防溅回流腔10的回流口流入便池2，最后经过排污管7排至下水管道。整个过程提高了男性大便舒适性、提高了环保性、降低了用水量【主要指家庭用】和降低了公共男厕所尿臭味，当然男女混用的公共厕所也可以用本专利申请所述的蹲便器。使用时，排污管7的排污出口702通过pvc管与下水管道连通，进水管接头6与水箱的下水管连通，弧形防溅板9紧邻水箱，即便池2前端紧邻水箱。

为避免回流尿液从回流口流至踩踏部3上，上述实施例中，优选地：所述防溅回流腔10的回流口伸进便池2的前端。

为实现自动冲洗防溅回流腔10的内壁，上述实施例中，优选地：所述防溅回流腔10的弧形防溅板9中设置有第二冲洗流道12，该第二冲洗流道12与冲水道5连通，在弧形防溅板9的内壁上设置有至少三个第二冲水孔13【具体实施时，设置9至18个第二冲水孔13，均布在弧形防溅板9的内壁上。】，该第二冲水孔13与第二冲洗流道12连通，且所述第二冲水孔13位于底板8的顶板面上方。第二冲洗流道12在具体实施时，可以将弧形防溅板9制成双层结构，该双层结构之间形成的密闭腔体为第二冲洗流道12。

为便于清洗，上述实施例中，优选地：所述底板8的顶板面由前向后倾斜，所述底板8的顶板面的最低位置与便池2的前侧壁平齐或伸入进便池2的的前端。

为防止粪污反冲回流，上述实施例中，优选地：所述排污管7的排污进口701与排污出口702之间形成的排污通道为“s”形状的存水弯结构。

为防止上厕所的人摔倒和增强防滑性，上述实施例中，优选地：所述踩踏部3上设置有防滑凸筋11。

显然，上述所有实施例是本发明的一部分实施例，而不是全部的实施例。基于本发明所述实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范畴。

综上所述，由于上述结构，本发明提高了男性大便舒适性、提高了环保性、降低了用水量和降低了公共男厕所尿臭味。

技术特征：

技术总结
本发明涉及蹲便器，具体是一种防溅式蹲便器，包括支撑台，位于支撑台上的便池，位于便池顶端周围的踩踏部，均布在便池的四侧壁上部的至少四个冲水孔，该至少四个冲水孔与支撑台内的冲水道连通，该冲水道与进水管接头连通，与便池连通的排污管；其中：所述进水管接头位于支撑台的前侧壁上，在踩踏部的前部设置有与其一体的底板，该底板上具有与底板一体的弧形防溅板，该弧形防溅板为四分之一球体形状；所述底板与弧形防溅板围合形成一个一面敞开的防溅回流腔，该防溅回流腔的回流口与便池连通；所述排污管的排污进口位于便池的后端。本发明提高了男性大便舒适性、提高了环保性、降低了用水量和降低了公共男厕所尿臭味。

技术研发人员：王修海;吴亮;贾智慧;胡成;唐进;杨素容
受保护的技术使用者：重庆太锦环保科技有限公司
技术研发日：2017.04.21
技术公布日：2017.08.04
