专用大通量压力冲水阀的制作方法

本发明的目的是提供一种专用大通量压力冲水阀、是小排管无臭节能减排省空间马桶配套专用关键部件，具备有效人工可控节水功能，是开源节流和生态建设必不可少新技术新物种，该装置归属节能环保领域。

背景技术：

提到马桶总是感觉羞羞哒，但是马桶漏水却出现得如此频繁，让人不得不提，马桶漏水常见原因：

1、部分厂家一味降低生产成本，选用劣质材料造成进水阀出水口及进水管本身注塑时开裂，导致密封失败，水箱中的水经排水阀溢流管流入坐便器，造成“长流水”。

2、过分追求水箱配件小型化，致使浮球(或浮桶)浮力不够，当水淹没浮球(或浮桶)后，仍不能使进水阀关闭，使水不停地流进水箱，最终从溢流管流入坐便器造成漏水。尤其是自来水压力高时，这种现象尤为明显。

3、使水箱配件各机构在动作时产生干扰，导致漏水。比如水箱放水时浮球及浮球杆下落后影响翻板正常复位，造成漏水。还有浮球杆过长，浮球过大，造成与水箱壁间摩擦，影响浮球的自由升降，导致密封失效而漏水。

4、排水阀各连接处密封不严。非一次性成形的排水阀由于联接处密封不严，在水压的作用下，水从接口间隙经溢流管流入坐便器，造成漏水。可自由改变高度的升降式进水阀，若其密封圈与管壁配合不紧密，也会经常出现漏水情况。

以上仅对漏水而言，作为低压大流量的定量设计造成及大的浪费是不以用户意愿来选择，更不是商家所能改变的事实，在此背景之下且看本发明所做的努力，希望能够改变现有技术的不足。

本新申请是在原申请专利号201710358807.6的基础上延伸，在节水的基础上延伸节约空间，即保持节能减排无臭小排管马桶该有的功能，体积缩小，就从改变原申请进水方向入手，产生本案新申请。

技术实现要素：

本发明的目的是为节能减排无臭小排管马桶配套需求的关键部件而定向发明创造的一种专用大通量压力冲水阀，该专用大通量压力冲水阀主要区分上下两部分，下面由专用大通量压力冲水阀进水口，进来的水由专用大通量压力冲水阀封盖硬垫上下两片，中间夹有专用大通量压力冲水阀封盖软垫，由专用大通量压力冲水阀紧固件结合后能够有效控制专用大通量压力冲水阀关闭或打开，关闭时在自身水压加专用大通量压力冲水阀辅助弹簧的作用下紧贴专用大通量压力冲水阀密封口，达到滴水不漏；上面由专用大通量压力冲水阀安装基座加上专用大通量压力冲水阀封顶弹性密封活动垫和专用大通量压力冲水阀封顶压圈结合，形成上静态腔，同时拦住专用大通量压力冲水阀阀芯和专用大通量压力冲水阀滑套活动过程渗漏的水，在专用大通量压力冲水阀封顶弹性密封活动垫的上方设有专用大通量压力冲水阀硬质滑块，在专用大通量压力冲水阀封顶压圈内侧设置有专用大通量压力冲水阀硬质滑块上限卡点，从上限卡点下方至专用大通量压力冲水阀封顶弹性密封活动垫上方产生由专用大通量压力冲水滑道及行程空间，很明显可以看到只要专用大通量压力冲水阀阀芯顶用力向下移动就会打开阀门，因为该阀门不同于传统的马桶水箱设置的低压大流量，所以必须以专用大通量压力冲水阀控制杠杆轴心为支点借助专用大通量压力冲水阀控制杠杆才能轻松控制本发明产品，按下时让大通量压力冲水阀进水口的水经专用大通量压力冲水阀通量精准间距和专用大通量压力冲水阀进出水过道，达到畅通无阻地快速通过专用大通量压力冲水阀出水口，实现与管网同压力大通量卷吸过往空气，达到超级节水目的，在此基础上，

本技术：
通过改变进水方向，安装更方便，在节水的基础上延伸节约空间，产生本案新申请。

有益效果

本发明的专用大通量压力冲水阀、是为节能减排无臭小排管马桶量身定制配套关键部件，其有效人工可控节水功能，是开源节流和生态建设必不可少新技术新物种，是传统马桶冲水控制阀、管网标准件、通用阀不可替代的原创专用产品，是高效节能又环保的产品，在此基础上，本申请通过改变进水方向，安装更方便，在节水的基础上延伸节约空间，产生本案新申请。

附图说明

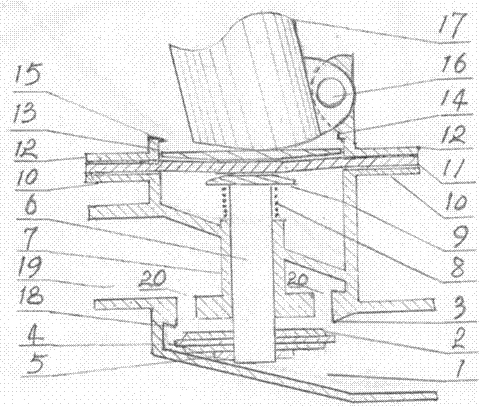

图1为专用大通量压力冲水阀关闭状态剖切示意图，

图2为专用大通量压力冲水阀打开状态剖切示意图。

附图编号

1、专用大通量压力冲水阀进水口，2、专用大通量压力冲水阀封盖硬垫，3、专用大通量压力冲水阀密封口，4、专用大通量压力冲水阀封盖软垫，5、专用大通量压力冲水阀紧固件，6、专用大通量压力冲水阀阀芯，7、专用大通量压力冲水阀阀套，8、专用大通量压力冲水阀辅助弹簧，9、专用大通量压力冲水阀阀芯顶，10、专用大通量压力冲水阀安装基座，11、专用大通量压力冲水阀封顶弹性密封活动垫、12、专用大通量压力冲水阀封顶压圈，13专用大通量压力冲水阀阀道及行程空间,14、专用大通量压力冲水阀硬质滑块，15、专用大通量压力冲水阀硬质滑块上限卡点，16、专用大通量压力冲水阀控制杠杆轴心，17、专用大通量压力冲水阀控制杠杆，18、专用大通量压力冲水阀通量精准间距，19专用大通量压力冲水阀出水口，,20、专用大通量压力冲水阀进出水过道。

具体实施方式

本发明的目的是为节能减排无臭小排管马桶配套需求的关键部件而定向发明创造的一种专用大通量压力冲水阀，根据附图及图号以下作详细说明，该专用大通量压力冲水阀主要区分上下两部分，下面由专用大通量压力冲水阀进水口1，进来的水由专用大通量压力冲水阀封盖硬垫2上下两片，中间夹有专用大通量压力冲水阀封盖软垫4，由专用大通量压力冲水阀紧固件5结合后能够有效控制专用大通量压力冲水阀关闭或打开，关闭时在自身水压加专用大通量压力冲水阀辅助弹簧8的作用下紧贴专用大通量压力冲水阀密封口3，达到滴水不漏如图1所示；上面由专用大通量压力冲水阀安装基座10加上专用大通量压力冲水阀封顶弹性密封活动垫11和专用大通量压力冲水阀封顶压圈12结合，形成上静态腔，同时拦住专用大通量压力冲水阀阀芯6和专用大通量压力冲水阀阀套7活动过程渗漏的水，在专用大通量压力冲水阀封顶弹性密封活动垫11的上方设有专用大通量压力冲水阀硬质滑块14，在专用大通量压力冲水阀封顶压圈12内侧设置有专用大通量压力冲水阀硬质滑块上限卡点15，从卡点下方至专用大通量压力冲水阀封顶弹性密封活动垫11上方产生由专用大通量压力冲水滑道及行程空间13，从图中很明显看到只要专用大通量压力冲水阀阀芯顶9向下移动就会打开阀门，因为该阀门不同于传统的马桶水箱设置的低压大流量，所以必须以专用大通量压力冲水阀控制杠杆轴心16为支点借助专用大通量压力冲水阀控制杠杆17轻松控制本发明产品，按下时让大通量压力冲水阀进水口1的水经专用大通量压力冲水阀通量精准间距18和专用大通量压力冲水阀进出水过道20，达到畅通无阻地快速通过专用大通量压力冲水阀出水口19如图2所示,实现与管网同压力大通量卷吸过往空气，达到超级节水目的，在此基础上，本申请通过改变进水方向，安装更方便，在节水的基础上延伸节约空间，产生本分新申请。
