一种塔吊基础地脚螺栓定位器及其安装方法与流程

本发明涉及建筑安装领域，尤其涉及一种塔吊基础地脚螺栓定位器及其安装方法。

背景技术：

目前建筑工程领域垂直运输塔吊的使用必不可少，常规的是直接将螺栓与基础钢筋进行固定，在混凝土浇筑过程中螺栓容易受到扰动，经常出现螺栓倾斜、移位等问题，导致塔吊基础节螺栓孔与预埋螺栓对不上。

塔吊基础的螺栓预埋定位一直是一个技术难题，处理不当将直接影响塔基的安装质量和效果。

技术实现要素：

为解决上述问题，本发明提供一种塔吊基础地脚螺栓定位器，制作方便、工艺简单，适用可靠，保证了施工质量。

本发明一种塔吊基础地脚螺栓定位器，它包括包括位于四角的四块定位板，定位板间通过固定角钢焊接相连成正方形的框架，正方形框架相邻的两边皆设有一根內撑角钢。

进一步地，所述的定位板为正方形钢板片，定位板上开设有四个定位孔，其位置、大小根据基础节底座上螺栓孔确定。

进一步地，所述的內撑角钢与固定角钢通过焊接固定。

一种塔吊基础地脚螺栓定位器的安装方法，其具体步骤为：

1)根据塔吊的基础节底座将钢板加工成不小于基础节底座的四个正方形定位板，并根据基础节底座上螺栓孔的位置和大小在正方形钢板片上开定位孔，位置、大小与基础节底座上相同；

2)根据塔吊基础节的尺寸将角钢进行切割加工成四段固定角钢，将角钢与加工好的四块定位板焊接，确保钢板上的定位孔间距位置与塔吊基础节相同；

3)根据固定角钢与钢板焊接好的框架尺寸加工四根角钢作为加固角钢进行內撑焊接，塔吊基础地脚螺栓定位器制作完成；

4)根据塔吊定位将地脚螺栓与塔吊基础钢筋固定，确保螺栓的标高，将塔吊基础地脚螺栓定位器通过定位器上定位孔穿入16个螺栓并用螺母将塔吊基础地脚螺栓定位器与螺栓固定。

与现有技术相比本发明的有益效果在于，本发明可利用钢板、角钢制作而成，成本低，可重复利用且工艺简单，操作方便，技术要求低，在建筑施工企业中可以广泛的推广。

说明书附图

图1是本发明塔吊基础地脚螺栓定位器的平面图；

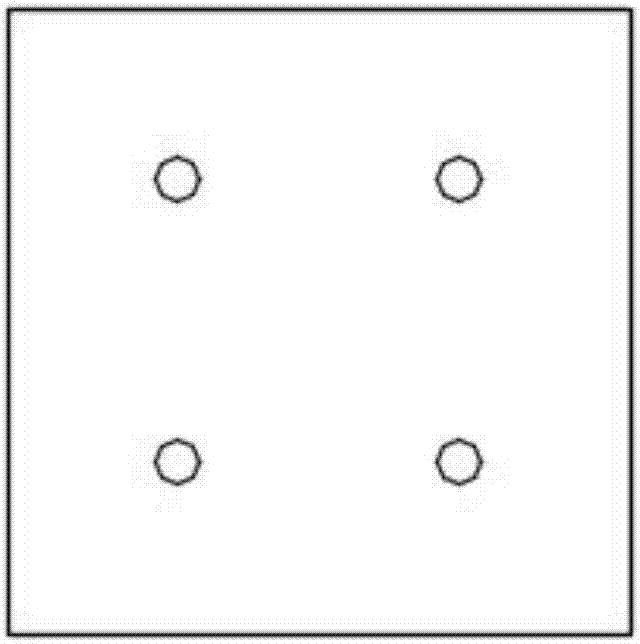

图2是本发明塔吊基础地脚螺栓定位器中的定位板；

图3是本发明塔吊基础地脚螺栓定位器中的塔吊地脚螺栓；

图4是本发明塔吊基础地脚螺栓定位器在塔吊基础中定位螺栓的立面图；

1-定位板、2-固定角钢、3-內撑角钢、4-定位孔。

具体实施方式

下面结合附图和具体实施例对本发明作进一步详细的描述。

如图1所示，一种塔吊基础地脚螺栓定位器，它包括包括位于四角的四块定位板1，定位板1间通过固定角钢2焊接相连成正方形的框架，正方形框架相邻的两边皆设有一根內撑角钢3，使得框架更加牢固。

如图2所示的定位板1为正方形钢板片，定位板上开设有四个定位孔4，其位置、大小根据基础节底座上螺栓孔确定。所述的內撑角钢3与固定角钢2通过焊接固定。

一种塔吊基础地脚螺栓定位器的安装方法，其具体步骤为：

1)根据塔吊的基础节底座将钢板加工成不小于基础节底座的四个正方形定位板1，并根据基础节底座上螺栓孔的位置和大小在正方形钢板片上开定位孔4，位置、大小与基础节底座上相同；

2)根据塔吊基础节的尺寸将角钢进行切割加工成四段固定角钢2，将角钢与加工好的四块定位板1焊接，确保钢板上的定位孔4间距位置与塔吊基础节相同；

3)根据固定角钢2与钢板焊接好的框架尺寸加工四根角钢作为內撑角钢3进行內撑焊接，塔吊基础地脚螺栓定位器制作完成；

4)根据塔吊定位将地脚螺栓与塔吊基础钢筋固定，确保螺栓的标高，将塔吊基础地脚螺栓定位器通过定位器上定位孔4穿入16个螺栓并用螺母将塔吊基础地脚螺栓定位器与螺栓固定。

在具体实施中，还需遵守技术要求及注意事项如下：

1、严禁使用不合格钢板、角钢，无出厂合格证的原材；

2、注意塔吊基础节尺寸、螺栓间距相对位置，确定好正方形钢板的大小开孔位置以及角钢的长度，塔吊基础地脚螺栓定位器与预埋螺栓位置吻合；

3、加工过程中严格把控，保证塔吊基础预埋螺栓定位器尺寸大小、螺栓孔位置及焊缝的质量。

本发明可利用钢板、角钢制作而成，制作方便、工艺简单，适用可靠，同时降低施工难度，可重复使用节约施工成本，在建筑施工企业可以广泛的推广。

技术特征：

技术总结
本发明公开了一种塔吊基础地脚螺栓定位器及其安装方法，所述的塔吊基础地脚螺栓定位器包括位于四角的四块定位板，定位板间通过固定角钢焊接相连成正方形的框架，正方形框架相邻的两边皆设有一根內撑角钢。所述的安装方法流程为材料准备→钢板、角钢构件加工→固定角钢与钢板焊接、內撑角钢焊接→螺栓与塔吊基础钢筋固定，螺栓通过塔吊基础定位器上螺栓孔穿过定位器→用螺母将螺栓与塔吊基础预埋螺栓定位器固定。本发明制作方便、工艺简单，降低施工难度，可重复使用节约施工成本。

技术研发人员：江畅
受保护的技术使用者：中国十七冶集团有限公司
技术研发日：2017.06.01
技术公布日：2017.09.01
