一种挂墙小便池自动冲水识别系统的制作方法

本发明属于系统技术领域，特别涉及一种挂墙小便池自动冲水识别系统。

背景技术：

手按或踩踏式厕所冲水系统，需要便后人工触发，既浪费了时间和水资源，还会因忘记冲水而造成环境污染。感应式冲水器电量消耗大，易出现误感应、不冲水等不稳定因素或者只要以感应到有人就进行自动冲水，不仅浪费了能源和浪费了水资源还给使用者造成一些不必要的麻烦。

中国专利201410287981.2发明了一种一种厕卫自动冲水水路系统，在小便池前方连接触发电路，当有人站在电路上小便时就自动触发蓄水以达到自动冲水的效果，但由于现实中人们小便根据不同的喜好不会固定站在一个位置，且若只是路过踩到触发电路就会自动蓄水会造成不必要的水资源浪费，所以发明一种正确判断自动冲水并合理用水的系统是十分有必要的。

技术实现要素：

本发明目的在于提供一种挂墙小便池自动冲水识别系统。

一种挂墙小便池自动冲水识别系统包括人体检测装置，电磁阀门，水压传感器，所述电磁阀门放置在小便池排尿管道处，水压传感器连接电磁阀门，所述水压传感器检测电磁阀门上方的水压值，当人体检测装置检测到人体信号后，水压传感器检测上方的水压值是否达到预设值，若达到预设值，打开电磁阀门后经过一段时间关闭电磁阀门并且重新检测人体信号，若没有达到预设值，再次检测人体信号，若存在人体信号，检测时间t内水压是否变化，若无变化打开电磁阀门，通过一系类判断精确控制自动冲洗，不造成水资源的浪费和能量的损耗。

一种挂墙小便池自动冲水识别系统,包括如下步骤，

步骤一：挂墙小便池范围检测装置前方一定范围m内是否有人，若检测到有人跳至步骤二，若没有检测到有人跳至步骤六；

步骤二：关闭排尿管道电磁阀门，打开阀门上的水压感应器检测排尿管道是否水压值p1，若存在水压力值p1，则跳至步骤三，若不存在水压力值则跳到步骤一；

步骤三：判断水压值p1大小是否大于所预设定的压力值p，若水压值p1大于压力值p，则跳至步骤四，若水压值p1小于压力值p，则跳到步骤五；

步骤四：打开排尿管道电磁阀门，挂墙小便池进行冲水，经过时间t后关闭排尿管道电磁阀门，并跳至步骤一；

步骤五：记录水压力值p1，范围检测装置检测挂墙小便池检测前方一定范围m内是否有人，若检测到有人判断在时间t1内水压值是否增加，若在时间t内水压值增加跳至步骤二，若在时间t1内水压值没有变化跳至步骤四，若没有检测到有人跳至步骤四；

步骤六：打开电磁阀门，关闭水压感应器检测，并跳至步骤一。

所述挂墙小便池范围检测装置为人体检测装置，放置在挂墙小便池顶端，检测角度为90度，检测范围为0m至2m内，并将检测到的信号发送至处理器，所述步骤五中人体检测装置的检测范围不限检测角度，检测范围为0m至2m内，并将检测到的信号发送至处理器。

所述排尿管道上设置有电磁阀门，所述电磁阀门的打开与关闭受所述人体检测装置信号的改变的改变。。

所电磁阀门处连接有水压检测装置，所述水压检测装置为水压传感器，用于检测电磁阀门上方出的水压值p1，并将水压值p1发送至处理器。

所述时间t为5s~10s，所述时间t1大于所述时间t。

有益效果：

本发明根据排尿管道水压值和上方人体检测装置所检测信号打开或关闭排尿管道上的电磁阀门，达到自动冲水的效果，这样可以精确做到识别是否有必要冲水，而不是像传统一样检测到有人就自动冲，做到水资源的节约与利用。

附图说明

图1是本发明一种挂墙小便池自动冲水识别系统的流程图。

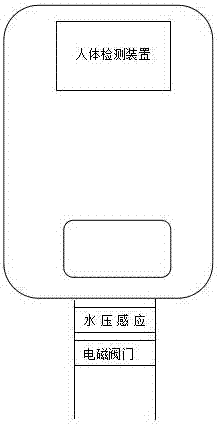

图2是本发明一种挂墙小便池自动冲水识别系统的平面图。

具体实施方式

下面参照附图和描述根据本发明实施例提出的一种挂墙小便池自动冲水识别系统的方法。

图1一种挂墙小便池自动冲水识别系统的流程图，如图1所示，本发明实施例的一种挂墙小便池自动冲水识别系统有以下步骤：

如图1-2所示，一种挂墙小便池自动冲水识别系统的实施例为，挂墙小便池顶端处有人体检测装置，开始检测的角度值为90度，检测前方是否有人准表进行小标，若检测到有人的话关闭排尿管道上的电磁阀门，打开电磁阀门上的水压传感器，检测尿道上方的水压值p1，水压值p1与预设定的压力值p做对比，所述的压力值p为人0.5n~3n之间，这是人正常排尿的重力值，若水压值p1大于压力值p，打开排尿管道上的电磁阀门，自动进行冲水，在时间t后关闭电磁阀门，再次检测小便池前方是否有人，若水压值p1小于压力值p，检测小便池前方不限角度的2m内范围是否有人，若没有人则打开电磁阀门自动冲水，关闭水压传感器检测，若检测到有人，计算在时间t1内水压值p1是否发生变化，若发生变化达到预设值则打开电磁阀门进行自动冲水，若水压传感器无检测值，则重新检测小便池前方是否有人。

具体的步骤流程如下：

步骤一：挂墙小便池范围检测装置前方一定范围m内是否有人，若检测到有人跳至步骤二，若没有检测到有人跳至步骤六；

步骤二：关闭排尿管道电磁阀门，打开阀门上的水压感应器检测排尿管道是否水压值p1，若存在水压力值p1，则跳至步骤三，若不存在水压力值则跳到步骤一；

步骤三：判断水压值p1大小是否大于所预设定的压力值p，若水压值p1大于压力值p，则跳至步骤四，若水压值p1小于压力值p，则跳到步骤五；

步骤四：打开排尿管道电磁阀门，挂墙小便池进行冲水，经过时间t后关闭排尿管道电磁阀门，并跳至步骤一；

步骤五：记录水压力值p1，范围检测装置检测挂墙小便池检测前方一定范围m内是否有人，若检测到有人判断在时间t1内水压值是否增加，若在时间t内水压值增加跳至步骤二，若在时间t1内水压值没有变化跳至步骤四，若没有检测到有人跳至步骤四；

步骤六：打开电磁阀门，关闭水压感应器检测，并跳至步骤一。

所述时间t为5s~10s，所述时间t1大于所述时间t。

技术特征：

技术总结
本发明涉及一种挂墙小便池自动冲水识别系统，一种挂墙小便池自动冲水识别系统包括人体检测装置，电磁阀门，水压传感器，所述电磁阀门放置在小便池排尿管道处，水压传感器连接电磁阀门，所述水压传感器检测电磁阀门上方的水压值，当人体检测装置检测到人体信号后，水压传感器检测上方的水压值是否达到预设值，若达到预设值，打开电磁阀门后经过一段时间关闭电磁阀门并且重新检测人体信号，若没有达到预设值，再次检测人体信号，若存在人体信号，检测时间T内水压是否变化，若无变化打开电磁阀门，通过一系类判断精确控制自动冲洗，不造成水资源的浪费和能量的损耗。

技术研发人员：吴伟庭;姚清脐
受保护的技术使用者：南宁市生润科技有限公司
技术研发日：2017.11.23
技术公布日：2018.02.27
