一种易拆滤框的洗碗池的制作方法

【技术领域】

本发明涉及厨房用具技术领域，具体涉及一种易拆滤框的洗碗池。

背景技术：

洗碗池的滤框用于收集洗碗池的清洗垃圾，避免排水管堵塞，在现有技术中，滤框嵌套于洗碗池底部，滤框设有一手柄且通过该手柄将滤框取出，在清洗垃圾过多时常常难以找到手柄，此外，手柄容易脱落，失去手柄后的滤框更是难以取下，这对清洗垃圾的清理造成了不便。

技术实现要素：

针对上述存在的问题，有必要提供一种易拆滤框的洗碗池，具有滤框便于取出的功能。

为达到上述目的，本发明所采用的技术方案为：

一种易拆滤框的洗碗池，包括池体、排水管及滤框，所述池体包括内壳体及包覆于所述内壳体外的外壳体，所述内壳体围成一一端开口的清洗空间，所述清洗空间的底壁开设一清理口，所述外壳体与所述内壳体共同围成一收容部，所述外壳体的侧壁上设有一出口；所述易拆滤框的洗碗池还包括一导槽、闭合件及连接杆，所述导槽与所述底壁固定连接并收容于所述收容部内，所述导槽的一端为封闭端，所述导槽的另一端为开口端且所述开口端与所述外壳体的出口对准，所述闭合件可拆卸地装设于所述开口端，用以封闭或者打开所述开口端，所述滤框及连接杆设于所述导槽内，且滤框的开口处与所述清理口对准，所述清洗口的周缘设有导流部，所述导流部伸入所述滤框的开口内，以对从清理口排出的废水进行过滤；所述滤框上开设一调节槽，所述调节槽沿的高度方向延伸，所述滤框还包括限位块、两个限位轨、一个限位条、两个滑轨、一个带动条及一个电机，所述两个限位轨相对设于调节槽两侧，所述限位条的两端滑动连接两个限位轨，所述限位块与所述限位条固定连接，所述限位条连接所述电机，所述电机装设于所述滤框上，所述两个滑轨相对设于所述调节槽两侧，所述限位轨位于所述滤框的开口与所述滑轨之间，所述连接杆的一端与所述带动条固定连接且穿设所述调节槽，所述连接杆的另一端与所述闭合件固定连接，所述带动条滑动连接两个滑轨，所述电机可驱动所述限位条在调节槽上滑动，以使所述导流部脱离或者卡合所述滤框的开口；闭合件处于拆卸状态时，所述滤框可在闭合件的带动下沿所述导槽滑动至所述收容部外，以方便拆下滤框；所述排水管与所述导槽固定连接，用以排出清洗用水。

进一步地，所述滤框包括周壁及滤面，所述周壁连接所述滤面的周缘以形成一侧开口的收纳空间，所述收纳空间用以过滤水并收集清洗垃圾；所述调节槽设于所述周壁上，所述电机装设于所述周壁上。

进一步地，所述两个限位轨上间隔设有第一限位部及第二限位部，所述第一限位部及第二限位部分别位于所述限位轨的相对两端，所述电机可控制限位条在两个限位部之间滑动。

进一步地，所述导槽包括侧壁及底板，所述侧壁一侧与所述底壁连接，另一侧连接于所述底板周缘，以使侧壁、底板及底壁形成一端封闭且一端开口的滑动空间，所述滤框及连接杆设于所述滑动空间内；所述滑动空间的开口与所述外壳体的侧壁开口对准，以使所述滤框可沿所述滑动空间滑动至所述收容部外；所述闭合件设于所述滑动空间的开口。

进一步地，所述闭合件上设有胶质层，用以密封闭合件与外壳体之间的间隙，防止清洗用水渗漏。

进一步地，所述易拆滤框的洗碗池还包括一水龙头，所述水龙头设于所述外壳体上，其出水口朝向所述清理空间。

由于采用上述技术方案，本发明具有以下有益效果：

1.上述易拆滤框的洗碗池，闭合件处于拆卸状态时，拉动闭合件能够通过连接杆带动滤框沿所述导槽滑动至所述收容部外，以方便拆下滤框。

2.开口端封闭的导槽形成一个储水空间，在清洗用水过多的情况下减缓了水对排水管的压力。

3.通过限位块对连接杆的抵靠控制导流部卡合或者脱离于滤框的开口，限位条位于第二限位部时，限位块抵压连接杆靠近调节槽的底面，此时导流部卡合于滤框的开口；限位条由第二限位部滑动至第一限位部时，连接杆朝远离滤面的方向滑动，此时导流部脱离滤框的开口。

【附图说明】

图1为本发明第一实施方式中易拆滤框的洗碗池的俯视图。

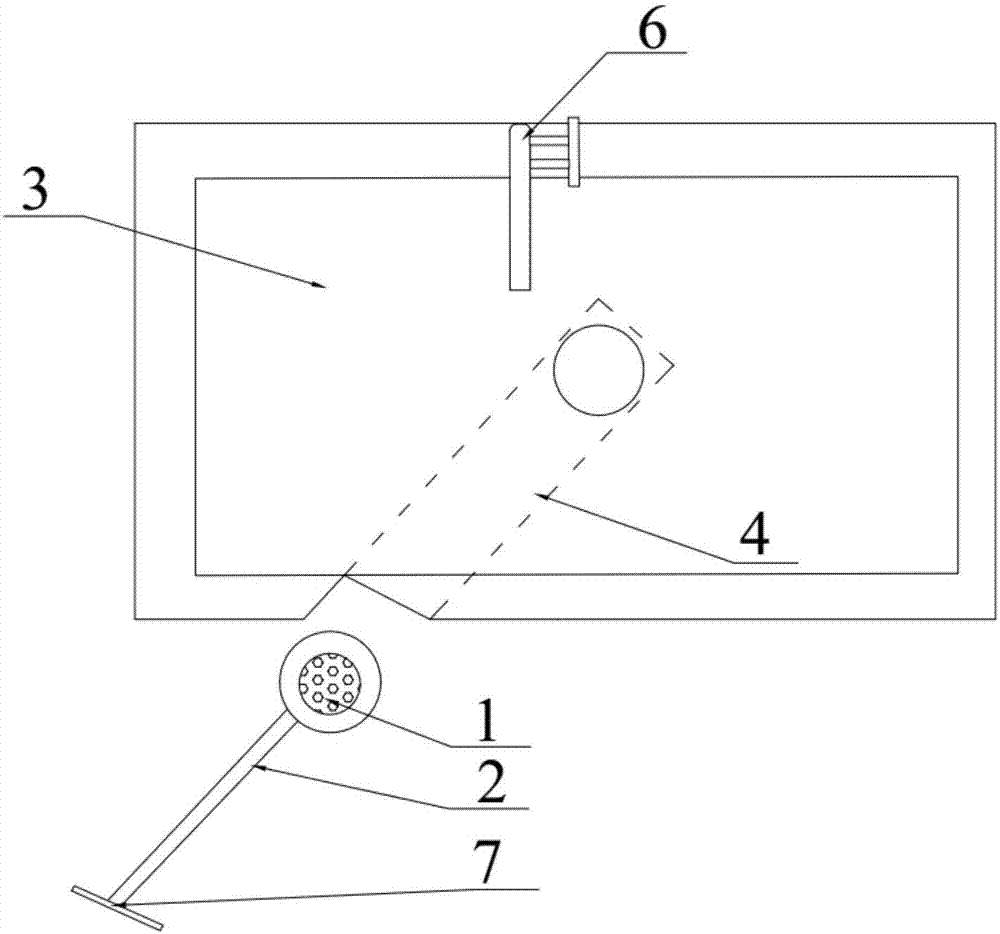

图2为图1所易拆滤框的洗碗池另一使用状态的俯视图。

图3为图1所易拆滤框的洗碗池的透视图。

图4为图1中滤框与闭合件的连接结构图。

图5为图4滤框与闭合件的另一使用状态图。

附图中，100-易拆滤框的洗碗池、3-池体、31-外壳体、32-清理口、321-导流部、33-清理空间、34-内壳体、35-底壁、4-导槽、41-侧壁、42-底板、7-闭合件、1-滤框、11-周壁、12-滤面、13-调节槽、131-限位块、132-限位条、133-带动条、134-滑轨、135-限位轨、14-电机、2-连接杆、5-排水管、6-水龙头。

【具体实施方式】

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是仅限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

如图1至图5所示，本发明一较佳实施方式提供一种易拆滤框的洗碗池100，包括池体3、导槽4、滤框1、连接杆2、闭合件7及排水管5，在本实施例中，滤框1的形状大致为内空圆柱体，所述池体3包括内壳体34及包覆于所述内壳体34外的外壳体31，所述内壳体34围成一一端开口的清洗空间33，所述清洗空间33的底壁35开设一清理口32，所述外壳体31与所述内壳体34共同围成一收容部，所述外壳体31的侧壁上设有一出口；所述易拆滤框的洗碗池100还包括一导槽4、闭合件7及连接杆2，所述导槽4与所述底壁35固定连接并收容于所述收容部内，所述导槽4的一端为封闭端，所述导槽4的另一端为开口端且所述开口端与所述外壳体31的出口对准，所述闭合件7可拆卸地装设于所述开口端，用以封闭或者打开所述开口端，所述滤框1及连接杆2设于所述导槽4内，且滤框1的开口处与所述清理口32对准，所述清洗口32的周缘设有导流部321，所述导流部321伸入所述滤框1的开口内，以对从清理口32排出的废水进行过滤；所述滤框1上开设一调节槽13，所述调节槽13沿的高度方向延伸，所述滤框1还包括限位块131、两个限位轨135、一个限位条132、两个滑轨134、一个带动条133及一个电机14，所述两个限位轨135相对设于调节槽13两侧，所述限位条132的两端滑动连接两个限位轨135，所述限位块131与所述限位条132固定连接，所述限位条132连接所述电机14，所述电机14装设于所述滤框1上，所述两个滑轨134相对设于所述调节槽13两侧，所述限位轨135位于所述滤框1的开口与所述滑轨134之间，所述连接杆2的一端与所述带动条133固定连接且穿设所述调节槽13，所述连接杆2的另一端与所述闭合件7固定连接，所述带动条133滑动连接两个滑轨134，所述电机14可驱动所述限位条132在调节槽13上滑动，以使所述导流部321脱离或者卡合所述滤框1的开口；闭合件7处于拆卸状态时，所述滤框1可在闭合件7的带动下沿所述导槽4滑动至所述收容部外，以方便拆下滤框1；所述排水管5与所述导槽4固定连接，用以排出清洗用水。

在本实施例中，所述导槽4包括侧壁41及底板42，所述侧壁41一侧与所述底壁35连接，另一侧连接于所述底板42周缘，以使侧壁41、底板42及底壁35形成一端封闭且一端开口的滑动空间，所述滤框1及所述连接杆2设于所述滑动空间内；所述滑动空间的开口与所述外壳体31的出口对准；所述闭合件7可拆地设于所述滑动空间的开口，所述闭合件7上设有胶质层(图未示)，用以密封闭合件7与外壳体31之间的间隙，防止清洗用水渗漏；所述排水管5与所述底板42固定连接。

在本实施例中，所述滤框1的开口处与所述清理口32对准，以对从清理口32排出的废水进行过滤，具体为：所述滤框1包括周壁11及滤面12，所述周壁11连接所述滤面12的周缘以形成一侧开口的收纳空间，所述收纳空间用以过滤水并收集清洗垃圾；所述调节槽13设于所述周壁11上，所述电机14装设于所述周壁11上。

在本实施例中，所述两个限位轨135上间隔设有第一限位部(图未示)及第二限位部(图未示)，所述第一限位部及第二限位部分别位于所述限位轨135的相对两端，所述电机14可控制限位条132在两个限位部之间滑动。在本实施例中，所述第一限位部及第二限位部为凸设的凸缘，所述易拆滤框的洗碗池100还包括一控制器(图未示)，所述控制器设于所述外壳体31相对所述收容部的外侧，用以控制所述电机14。

在本实施方案中，所述易拆滤框的洗碗池100还包括一水龙头6，所述水龙头6设于所述外壳体31上，其出水口朝向所述清理空间33。

当清洗餐具时，闭合件7封闭导槽4的开口端，电机15驱动限位块121朝向外滤面127运动至第二限位部处，限位块131抵住连接杆2以使得连接杆2抵靠于调节槽13靠近滤面12的侧壁上，此时，导流部321伸入内滤框11中，滤框1得以收集清洗垃圾并过滤废水。当需要将滤框1取出时，操作控制器使电机14驱动限位块131朝远离滤面12的方向运动至第一限位部，此时，施加于连接杆2上的压力消失，滤框1在自身重力作用相对连接杆2向下运动，以与导流部321脱离，打开闭合件7，施力于闭合件7使其朝远离外壳体31出口的方向拉动，滤框1在连接杆2的带动下沿导槽4滑动至收容部外，清理掉清洗垃圾。清理完毕后，将滤框1滑入导槽4中，施力于闭合件7，令连接杆2带动滤框1沿导槽4滑动至滤框1的开口对准清理口32，操作控制器使电机14驱动限位块121滑动至第二限位部，限位块131抵压连接杆2，使得滤框1相对连接杆2上移，导流部321得以进入滤框1，安装上闭合件7。

可以理解，滤框1的形状不限于本实施方案中的内空圆柱体，在其他实施方案中，可以为其他形状。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
