一种电力施工沙泥土场地挖渠设备的制作方法

本发明涉及一种场地挖渠设备，尤其涉及一种电力施工沙泥土场地挖渠设备。

背景技术：

电力工程，即与电能的生产、输送、分配有关的工程，广义上还包括把电作为动力和能源在多种领域中应用的工程。

土壤常见的分类为砂土、壤土和粘土三类，其类别和特点，主要是继承了成土母质的类型和特点，又受到耕作、施肥、排灌、平整土地等人为因素的影响，沙泥土的质地最细，属于砂土，其保肥、保水性能较差。

在现代电力施工工程中，沙泥土挖渠的过程大多数属于人工挖渠道，这样就非常的费时，并且所需要的施工电力渠道也不是很大，只需要小小的长坑就行，用来填充电线。

因此亟需研发一种可以有效的刨挖沙泥土以及方便移动的电力施工沙泥土场地挖渠设备，来克服现有技术中不可以有效的刨挖沙泥土以及不方便移动的缺点。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有技术中不可以有效的刨挖沙泥土以及不方便移动的缺点，本发明要解决的技术问题是提供一种可以有效的刨挖沙泥土以及方便移动的电力施工沙泥土场地挖渠设备。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种电力施工沙泥土场地挖渠设备，包括有l型支架、升降机构和挖渠机构，l型支架左侧连接有升降机构，升降机构左侧连接有挖渠机构。

优选地，升降机构包括有第一连接杆、第一轴承座、蜗杆、第二轴承座、第一转杆、蜗轮和齿轮，l型支架左侧上下对称连接有第一连接杆，第一连接杆右侧均连接有第一轴承座，第一轴承座内连接有蜗杆，l型支架左侧上部连接有第二轴承座，第二轴承座内连接有第一转杆，第一转杆前侧连接有蜗轮，蜗轮与蜗杆啮合，第一转杆后侧连接有齿轮。

优选地，挖渠机构包括有滑块、滑轨、齿条、第二连接杆、第一电机和挖铲，第一连接杆左侧连接有滑块，滑块上滑动式连接有滑轨，滑轨右侧连接有齿条，齿条与齿轮啮合，滑轨左侧连接有第二连接杆，第二连接杆左侧安装有第一电机，第一电机的输出轴上连接有挖铲。

优选地，还包括有第三连接杆、推力轴承、第二转杆、把手、轮子和第二电机，l型支架底部安装有第二电机，l型支架左壁下侧连接有第三连接杆，第三连接杆上连接有推力轴承，推力轴承内连接有第二转杆，第二转杆底部与第二电机的输出轴前后两侧上均连接有轮子，第二转杆右壁上侧连接有把手。

优选地，还包括有第四连接杆、第一挡板和第二挡板，滑轨的左侧连接有第四连接杆，第四连接杆左端连接有第一挡板，第一挡板下右侧连接有第二挡板，第二挡板与第二连接杆连接。

优选地，还包括有螺纹孔、第三转杆、转轮、第四转杆、第一橡胶块和压块，l型支架中间开有螺纹孔，螺纹孔内设有第三转杆，第三转杆外表面开有与螺纹孔相配合的外螺纹，第三转杆穿过螺纹孔，第三转杆底部连接有压块，压块外侧设有第一橡胶块，第三转杆顶部连接有转轮，转轮顶部右侧连接有第四转杆。

优选地，还包括有固定块、第三轴承座和第二橡胶块，l型支架左壁中部连接有固定块，固定块左侧连接有第三轴承座，第二转杆穿过第三轴承座，把手右侧连接有第二橡胶块。

工作原理：当需要挖渠使用本设备时，使用人员先启用挖渠机构工作，再启用升降机构控制挖渠机构工作，从而使得本设备可以挖渠，使用完之后再关闭挖渠机构。

因为升降机构包括有第一连接杆、第一轴承座、蜗杆、第二轴承座、第一转杆、蜗轮和齿轮，l型支架左侧上下对称连接有第一连接杆，第一连接杆右侧均连接有第一轴承座，第一轴承座内连接有蜗杆，l型支架左侧上部连接有第二轴承座，第二轴承座内连接有第一转杆，第一转杆前侧连接有蜗轮，蜗轮与蜗杆啮合，第一转杆后侧连接有齿轮，当需要使用本装置时工作人员可转动蜗杆，蜗杆转动使得蜗轮转动，蜗轮转动带动第一转杆的转动，第一转杆的转动带动齿轮的转动，齿轮的转动就可带动挖渠机构上下移动。

因为挖渠机构包括有滑块、滑轨、齿条、第二连接杆、第一电机和挖铲，第一连接杆左侧连接有滑块，滑块上滑动式连接有滑轨，滑轨右侧连接有齿条，齿条与齿轮啮合，滑轨左侧连接有第二连接杆，第二连接杆左侧连接有第一电极，第一电机的输出轴上连接有挖铲，当需要使用本装置进行刨挖沙泥土时，蜗杆转动使得蜗轮转动，蜗轮转动带动第一转杆的转动，第一转杆的转动带动齿轮的转动，齿轮的转动带动齿条上下移动，通过齿条的上下移动使得滑轨上下移动，滑轨上下移动带动了第二连接杆的上下移动，第二连接杆的上下移动带动了第一电机上下移动，再启用第一电机带动挖铲顺时针转动从而使得本设备运作，使得挖铲开始刨挖沙泥土。

因为还包括有第三连接杆、推力轴承、第二转杆、把手、轮子和第二电机，l型支架底部安装有第二电机，l型支架左壁下侧连接有第三连接杆，第三连接杆上连接有推力轴承，推力轴承内连接有第二转杆，第二转杆底部与第二电机的输出轴前后两侧上均连接有轮子，第二转杆右壁上侧连接有把手，当需要使本装置进行运作时，可启动第二电机，第二电机的转动可使得轮子顺时针的转动或轮子的逆时针转动，顺时针转动使得整个装置向右移动，逆时针转动可使得整个装置向左移动，使用人员还可控制把手前后转动，把手的转动可带动第二转杆的转动，第二转杆的转动可带动左侧的轮子转动，从而使得整个装置运作时可改变行动的方向。

因为还包括有第四连接杆、第一挡板和第二挡板，滑轨的左侧连接有第四连接杆，第四连接杆左端连接有第一挡板，第一挡板下右侧连接有第二挡板，第二挡板与第二连接杆连接，通过设置了第一挡板以及第二挡板，有效的防止了装置运作时所带起的沙石飞溅而出，从而使得装置的运作过程更加安全。

因为还包括有螺纹孔、第三转杆、转轮、第四转杆、第一橡胶块和压块，l型支架中间开有螺纹孔，螺纹孔内设有第三转杆，第三转杆外表面开有与螺纹孔相配合的外螺纹，第三转杆穿过螺纹孔，第三转杆底部连接有压块，压块外侧设有第一橡胶块，第三转杆顶部连接有转轮，转轮顶部右侧连接有第四转杆，通过设置的第一橡胶块以及压块可使得整个装置能更稳定的竖立在地面起到不易移动的作用，到不需要使用本装置时，工作人员可通过第四转杆的顺时针转动使得第三转杆向下移动，第三转杆向下移动使得第一橡胶块与压块接触地面，起到半支撑整个装置不易移动的作用，通过第四转杆的逆时针转动使得第三转杆的向上移动，第三转杆的向上移动使得第一橡胶块与压块离开地面，通过设置的第一橡胶块以及压块可使得整个装置不易移动，从而可以更稳定的挖土。

因为还包括有固定块、第三轴承座和第二橡胶块，l型支架左壁中部连接有固定块，固定块左侧连接有第三轴承座，第二转杆穿过第三轴承座，把手右侧连接有第二橡胶块，通过设置的第三轴承座以及橡胶块使得工作人员在使用本装置进行改变方向时更加舒适以及更加稳定。

(3)有益效果

本发明达到了一种可以有效的刨挖沙泥土以及方便移动的效果，通过启用第一电机带动挖铲顺时针转动从而使得本设备可以将泥土刨开，然后就可以控制挖渠机构上下移动，从而使得泥土被向下挖一定的距离，然后再推动设备左右移动即可向下挖，并且可将渠道的长度拉长，这样就使得本设备可以挖出一条长长的沟渠，也就使得工作人员可以在渠道内进行电力施工，通过设置了第一挡板以及第二挡板，有效的防止了被刨除的沙石飞溅而出，从而使得装置的运作过程更加安全，设置的第一橡胶块以及压块可使得整个装置不易移动，从而可以更稳定的挖土，设置的第三轴承座以及橡胶块使得工作人员在使用本装置进行改变方向时更加舒适以及更加稳定。

附图说明

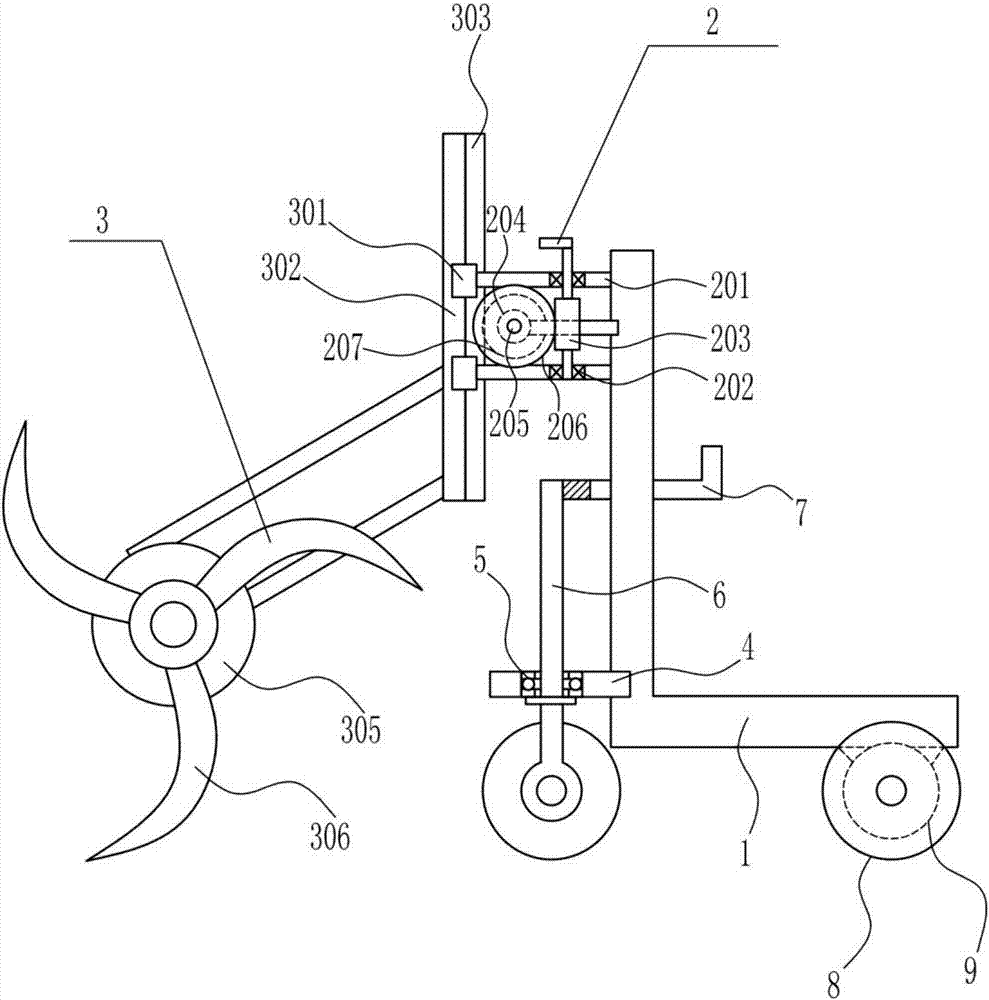

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明的第四种主视结构示意图。

图5为本发明的第五种主视结构示意图。

附图中的标记为：1-l型支架，2-升降机构，201-第一连接杆，202-第一轴承座，203-蜗杆，204-第二轴承座，205-第一转杆，206-蜗轮，207-齿轮，3-挖渠机构，301-滑块，302-滑轨，303-齿条，304-第二连接杆，305-第一电机，306-挖铲，4-第三连接杆，5-推力轴承，6-第二转杆，7-把手，8-轮子，9-第二电机，10-第四连接杆，11-第一挡板，12-第二挡板，13-螺纹孔，14-第三转杆，15-转轮，16-第四转杆，17-第一橡胶块，18-压块，19-固定块，20-第三轴承座，21-第二橡胶块。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种电力施工沙泥土场地挖渠设备，如图1-5所示，包括有l型支架1、升降机构2和挖渠机构3，l型支架1左侧连接有升降机构2，升降机构2左侧连接有挖渠机构3。

实施例2

一种电力施工沙泥土场地挖渠设备，如图1-5所示，包括有l型支架1、升降机构2和挖渠机构3，l型支架1左侧连接有升降机构2，升降机构2左侧连接有挖渠机构3。

升降机构2包括有第一连接杆201、第一轴承座202、蜗杆203、第二轴承座204、第一转杆205、蜗轮206和齿轮207，l型支架1左侧上下对称连接有第一连接杆201，第一连接杆201右侧均连接有第一轴承座202，第一轴承座202内连接有蜗杆203，l型支架1左侧上部连接有第二轴承座204，第二轴承座204内连接有第一转杆205，第一转杆205前侧连接有蜗轮206，蜗轮206与蜗杆203啮合，第一转杆205后侧连接有齿轮207。

实施例3

一种电力施工沙泥土场地挖渠设备，如图1-5所示，包括有l型支架1、升降机构2和挖渠机构3，l型支架1左侧连接有升降机构2，升降机构2左侧连接有挖渠机构3。

升降机构2包括有第一连接杆201、第一轴承座202、蜗杆203、第二轴承座204、第一转杆205、蜗轮206和齿轮207，l型支架1左侧上下对称连接有第一连接杆201，第一连接杆201右侧均连接有第一轴承座202，第一轴承座202内连接有蜗杆203，l型支架1左侧上部连接有第二轴承座204，第二轴承座204内连接有第一转杆205，第一转杆205前侧连接有蜗轮206，蜗轮206与蜗杆203啮合，第一转杆205后侧连接有齿轮207。

挖渠机构3包括有滑块301、滑轨302、齿条303、第二连接杆304、第一电机305和挖铲306，第一连接杆201左侧连接有滑块301，滑块301上滑动式连接有滑轨302，滑轨302右侧连接有齿条303，齿条303与齿轮207啮合，滑轨302左侧连接有第二连接杆304，第二连接杆304左侧安装有第一电机305，第一电机305的输出轴上连接有挖铲306。

实施例4

一种电力施工沙泥土场地挖渠设备，如图1-5所示，包括有l型支架1、升降机构2和挖渠机构3，l型支架1左侧连接有升降机构2，升降机构2左侧连接有挖渠机构3。

升降机构2包括有第一连接杆201、第一轴承座202、蜗杆203、第二轴承座204、第一转杆205、蜗轮206和齿轮207，l型支架1左侧上下对称连接有第一连接杆201，第一连接杆201右侧均连接有第一轴承座202，第一轴承座202内连接有蜗杆203，l型支架1左侧上部连接有第二轴承座204，第二轴承座204内连接有第一转杆205，第一转杆205前侧连接有蜗轮206，蜗轮206与蜗杆203啮合，第一转杆205后侧连接有齿轮207。

挖渠机构3包括有滑块301、滑轨302、齿条303、第二连接杆304、第一电机305和挖铲306，第一连接杆201左侧连接有滑块301，滑块301上滑动式连接有滑轨302，滑轨302右侧连接有齿条303，齿条303与齿轮207啮合，滑轨302左侧连接有第二连接杆304，第二连接杆304左侧安装有第一电机305，第一电机305的输出轴上连接有挖铲306。

还包括有第三连接杆4、推力轴承5、第二转杆6、把手7、轮子8和第二电机9，l型支架1底部安装有第二电机9，l型支架1左壁下侧连接有第三连接杆4，第三连接杆4上连接有推力轴承5，推力轴承5内连接有第二转杆6，第二转杆6底部与第二电机9的输出轴前后两侧上均连接有轮子8，第二转杆6右壁上侧连接有把手7。

还包括有第四连接杆10、第一挡板11和第二挡板12，滑轨302的左侧连接有第四连接杆10，第四连接杆10左端连接有第一挡板11，第一挡板11下右侧连接有第二挡板12，第二挡板12与第二连接杆304连接。

还包括有螺纹孔13、第三转杆14、转轮15、第四转杆16、第一橡胶块17和压块18，l型支架1中间开有螺纹孔13，螺纹孔13内设有第三转杆14，第三转杆14外表面开有与螺纹孔13相配合的外螺纹，第三转杆14穿过螺纹孔13，第三转杆14底部连接有压块18，压块18外侧设有第一橡胶块17，第三转杆14顶部连接有转轮15，转轮15顶部右侧连接有第四转杆16。

还包括有固定块19、第三轴承座20和第二橡胶块21，l型支架1左壁中部连接有固定块19，固定块19左侧连接有第三轴承座20，第二转杆6穿过第三轴承座20，把手7右侧连接有第二橡胶块21。

工作原理：当需要挖渠使用本设备时，使用人员先启用挖渠机构3工作，再启用升降机构2控制挖渠机构3工作，从而使得本设备可以挖渠，使用完之后再关闭挖渠机构3。

因为升降机构2包括有第一连接杆201、第一轴承座202、蜗杆203、第二轴承座204、第一转杆205、蜗轮206和齿轮207，l型支架1左侧上下对称连接有第一连接杆201，第一连接杆201右侧均连接有第一轴承座202，第一轴承座202内连接有蜗杆203，l型支架1左侧上部连接有第二轴承座204，第二轴承座204内连接有第一转杆205，第一转杆205前侧连接有蜗轮206，蜗轮206与蜗杆203啮合，第一转杆205后侧连接有齿轮207，当需要使用本装置时工作人员可转动蜗杆203，蜗杆203转动使得蜗轮206转动，蜗轮206转动带动第一转杆205的转动，第一转杆205的转动带动齿轮207的转动，齿轮207的转动就可带动挖渠机构3上下移动。

因为挖渠机构3包括有滑块301、滑轨302、齿条303、第二连接杆304、第一电机305和挖铲306，第一连接杆201左侧连接有滑块301，滑块301上滑动式连接有滑轨302，滑轨302右侧连接有齿条303，齿条303与齿轮207啮合，滑轨302左侧连接有第二连接杆304，第二连接杆304左侧连接有第一电极，第一电机305的输出轴上连接有挖铲306，当需要使用本装置进行刨挖沙泥土时，蜗杆203转动使得蜗轮206转动，蜗轮206转动带动第一转杆205的转动，第一转杆205的转动带动齿轮207的转动，齿轮207的转动带动齿条303上下移动，通过齿条303的上下移动使得滑轨302上下移动，滑轨302上下移动带动了第二连接杆304的上下移动，第二连接杆304的上下移动带动了第一电机305上下移动，再启用第一电机305带动挖铲306顺时针转动从而使得本设备运作，使得挖铲306开始刨挖沙泥土。

因为还包括有第三连接杆4、推力轴承5、第二转杆6、把手7、轮子8和第二电机9，l型支架1底部安装有第二电机9，l型支架1左壁下侧连接有第三连接杆4，第三连接杆4上连接有推力轴承5，推力轴承5内连接有第二转杆6，第二转杆6底部与第二电机9的输出轴前后两侧上均连接有轮子8，第二转杆6右壁上侧连接有把手7，当需要使本装置进行运作时，可启动第二电机9，第二电机9的转动可使得轮子8顺时针的转动或轮子8的逆时针转动，顺时针转动使得整个装置向右移动，逆时针转动可使得整个装置向左移动，使用人员还可控制把手7前后转动，把手7的转动可带动第二转杆6的转动，第二转杆6的转动可带动左侧的轮子8转动，从而使得整个装置运作时可改变行动的方向。

因为还包括有第四连接杆10、第一挡板11和第二挡板12，滑轨302的左侧连接有第四连接杆10，第四连接杆10左端连接有第一挡板11，第一挡板11下右侧连接有第二挡板12，第二挡板12与第二连接杆304连接，通过设置了第一挡板11以及第二挡板12，有效的防止了装置运作时所带起的沙石飞溅而出，从而使得装置的运作过程更加安全。

因为还包括有螺纹孔13、第三转杆14、转轮15、第四转杆16、第一橡胶块17和压块18，l型支架1中间开有螺纹孔13，螺纹孔13内设有第三转杆14，第三转杆14外表面开有与螺纹孔13相配合的外螺纹，第三转杆14穿过螺纹孔13，第三转杆14底部连接有压块18，压块18外侧设有第一橡胶块17，第三转杆14顶部连接有转轮15，转轮15顶部右侧连接有第四转杆16，通过设置的第一橡胶块17以及压块18可使得整个装置能更稳定的竖立在地面起到不易移动的作用，到不需要使用本装置时，工作人员可通过第四转杆16的顺时针转动使得第三转杆14向下移动，第三转杆14向下移动使得第一橡胶块17与压块18接触地面，起到半支撑整个装置不易移动的作用，通过第四转杆16的逆时针转动使得第三转杆14的向上移动，第三转杆14的向上移动使得第一橡胶块17与压块18离开地面，通过设置的第一橡胶块17以及压块18可使得整个装置不易移动，从而可以更稳定的挖土。

因为还包括有固定块19、第三轴承座20和第二橡胶块21，l型支架1左壁中部连接有固定块19，固定块19左侧连接有第三轴承座20，第二转杆6穿过第三轴承座20，把手7右侧连接有第二橡胶块21，通过设置的第三轴承座20以及橡胶块使得工作人员在使用本装置进行改变方向时更加舒适以及更加稳定。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
