一种生态护坡装置的制作方法

本实用新型属于护坡装置技术领域，尤其涉及一种生态护坡装置。

背景技术：

由于雨水的冲刷，使得坡面泥土大量的流失，从而造成坡面塌陷和泥石流滑坡等危险；目前，多采用在坡面上加装护坡装置，用来防止坡面泥土的流失，以加强坡面的稳固性。

但是，现有的护坡结构稳固坡面的性能较差；无法利用植物根茎，护坡效果差；无法充分改善坡面生态环境；同时，现有的护坡结构多采用大片的整体结构模式，不便于拆分和组合，使得安装和运输过程非常繁琐。

技术实现要素：

为了克服现有技术方法的不足，本实用新型的目的在于提出一种生态护坡装置，能够充分利用植物根茎附着坡面的力量，使护坡效果更加稳固；改善坡面生态环境；同时还便于拆分和组合，使安装和运输过程更加便捷。

为实现以上目的，本实用新型采用技术方案是：一种生态护坡装置，包括多个列阵式排列且通过连接件相互连接的单体护坡组件；

所述单体护坡组件包括由内到外依次嵌套的加固环形槽、生长环形槽和固定环形槽；所述加固环形槽的内壁围成的圆形空间为种植通孔，所述加固环形槽的底壁布设有多个通孔，在所述固定环形槽的外侧壁上设置有连接件。

进一步的是，所述连接件包括卡扣和卡槽，在所述固定环形槽的外侧壁上分别设置有卡扣和卡槽，相邻单体护坡组件固定环形槽的卡扣和卡槽相对应；使每个单体护坡组件之间彼此连接。

进一步的是，所述固定环形槽的外侧壁上交替且等间距设置卡扣和卡槽；所述卡槽和卡扣分别为2个，使单体护坡组件四周分别与相邻的单体护坡组件相互连接。

进一步的是，在所述固定环形槽内设置螺孔，螺栓通过螺孔将单体护坡组件固定在坡面上。

进一步的是，在所述固定环形槽内填充土壤，使单体护坡组件固定在坡面上。

采用本技术方案的有益效果：

本实用新型能够充分利用植物根茎附着地面的力量，使护坡效果更加稳固；改善坡面生态环境；同时还便于拆分和组合，使安装和运输过程更加便捷；能够根据坡面的需求建立不同规格的坡面结构。

所述种植通孔用于种植植物；加固环形槽，用于生长根系发达的植物，利用植物根茎与坡面土壤相互结合，提高坡面的稳固性能；生长环形槽，为植物提供生长空间；固定环形槽，将单体护坡组件固定在坡面上。

附图说明

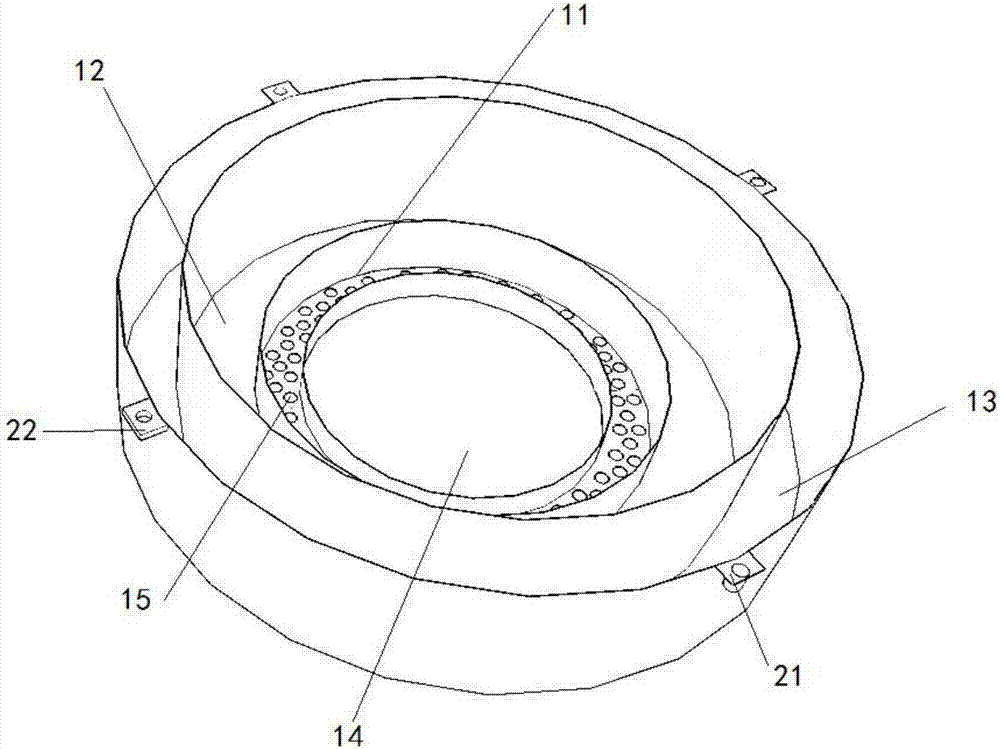

图1为本实用新型的一种生态护坡装置中单体护坡组件的结构示意图；

图2为本实用新型的一种生态护坡装置中单体护坡组件的剖面图；

图3为本实用新型的一种生态护坡装置的整体结构示意图；

其中，1是单体护坡组件，2是连接件；11是加固环形槽，12是生长环形槽，13是固定环形槽，14是种植通孔，15是通孔；21是卡扣，22是卡槽。

具体实施方式

为了使实用新型的目的、技术方案和优点更加清楚，下面结合附图对本实用新型作进一步阐述。

在本实施例中，参见图1-图3所示，一种生态护坡装置，包括多个列阵式排列且通过连接件2相互连接的单体护坡组件1；

所述单体护坡组件1包括由内到外依次嵌套的加固环形槽11、生长环形槽12和固定环形槽13；所述加固环形槽11的内壁围成的圆形空间为种植通孔14，所述加固环形槽11的底壁布设有多个通孔15，在所述固定环形槽13的外侧壁上设置有连接件2。

作为上述实施例的优化方案，所述连接件2包括卡扣21和卡槽22，在所述固定环形槽13的外侧壁上分别设置有卡扣21和卡槽22，相邻单体护坡组件1固定环形槽13的卡扣21和卡槽22相对应；使每个单体护坡组件1之间彼此连接。

所述固定环形槽13的外侧壁上交替且等间距设置卡扣21和卡槽22；所述卡槽22和卡扣21分别为2个；使单体护坡组件1四周分别与相邻的单体护坡组件1相互连接。

作为上述实施例的优化方案，在所述固定环形槽13内设置螺孔，螺栓通过螺孔将单体护坡组件1固定在坡面上。

作为上述实施例的优化方案，在所述固定环形槽13内填充土壤，使单体护坡组件1固定在坡面上。

为了更好的理解本实用新型，下面对本实用新型的工作原理作一次完整的描述：

根据坡面的需求，将单体护坡组件1列阵排列在坡面上，每个单体护坡组件1之间通过连接件2相互连接，并将每个单体护坡组件1固定在坡面上；

在种植通孔14内种植坡面绿化植物，并在加固环形槽11内种植根系发达的植物，从而使坡面更加稳固。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
