一种消毒供应中心用洗涤盆的制作方法

本实用新型涉及洗涤盆技术领域，具体为一种消毒供应中心用洗涤盆。

背景技术：

目前，在医院的消毒供应中心，用于对医疗器械的消毒处理一般会采用多次的清洗以及采用清洗液的浸泡，浸泡时一般做法是将医疗器械放到池子里，然后将加热到一定温度的水流进池子，水面埋过被清洗物品时，通过加入合适量的清洗液开始浸泡，然而在浸泡时，温度不容易上掌控，而且在洗涤时需要耗费大量的水，浸泡效果差。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种消毒供应中心用洗涤盆，结构简单，操作简便，不但可以调节水的温度，而且清洗液盛放更加方便，并且可以节省大量的水源，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种消毒供应中心用洗涤盆，包括洗涤盆本体，所述洗涤盆本体的底部设有两个出水口，洗涤盆本体的一端出水口连接有出水导管，出水导管上设有第二电磁阀，洗涤盆本体的一侧上端通过焊接的方式与清洗液盛放装置的盛放箱连接，所述洗涤盆本体的下表面四角通过支撑柱连接有加热箱，加热箱的上表面设有进水口，该进水口的上端设有过滤装置，过滤装置的出水口与加热箱的进水口对应，过滤装置的进水口通过导水管与洗涤盆本体的另一个出水口连接，该导水管上设有第一电磁阀，所述加热箱的内部底面设有加热丝，且加热箱的内部前后侧面设有紫外线杀菌灯，并且加热箱的内部侧面设有液位传感器，所述加热箱的右侧通过螺栓连接有水泵，水泵的进水口通过导水管与加热箱的一侧下端连接，所述洗涤盆本体的一侧上端设有冲洗架，冲洗架的进水口通过导水管与水泵的出水口连接，加热箱的一侧设有控制器，控制器的输入端电连接液位传感器和外部电源的输出端，控制器的输出端电连接加热丝、紫外线杀菌灯、第一电磁阀、第二电磁阀和水泵的输入端。

作为本实用新型的一种优选技术方案，所述清洗液盛放装置包括导管、阀门、加液柱和盛放箱，所述盛放箱的上端设有加液柱，且盛放箱的一侧下端设有导管，导管的一端贯穿并延伸至洗涤盆本体的内部，导管位于洗涤盆本体内部的一端设有阀门。

作为本实用新型的一种优选技术方案，所述过滤装置包括石沙过滤层、第一过滤网、过滤箱、活性外层和第二过滤网，所述过滤箱的内部设有包括石沙过滤层、第一过滤网、活性外层和第二过滤网，石沙过滤层、第一过滤网、活性外层和第二过滤网由上到下依次排列。

作为本实用新型的一种优选技术方案，所述洗涤盆本体的后侧上端设有两个固定板，固定板上设有螺栓孔，并且洗涤盆本体的左侧上端焊接有放置架，放置架上设有放置凹槽。

作为本实用新型的一种优选技术方案，所述加热箱的内部顶面设有温度传感器，温度传感器的输出端电连接控制器的输入端。

与现有技术相比，本实用新型的有益效果是：本消毒供应中心用洗涤盆上设置了冲洗架，通过冲洗架可以对洗涤的工具进行冲洗，使得冲洗更加方便，在加热箱的上端设置了过滤装置，通过过滤装置可以将冲洗的水进行过滤，使得水可以重复的利用，在加热箱内设置了紫外线杀菌灯，通过紫外线杀菌灯可以杀死水中的细菌，使得水更加干净，该消毒供应中心用洗涤盆结构简单，操作简便，不但可以调节水的温度，而且清洗液盛放更加方便，并且可以节省大量的水源。

附图说明

图1为本实用新型结构示意图；

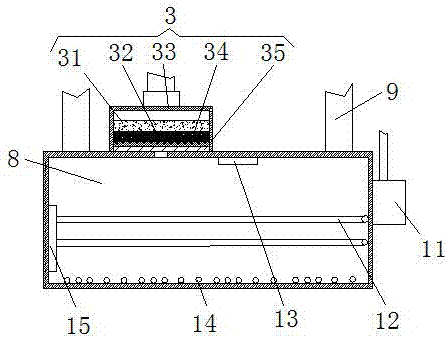

图2为本实用新型剖面结构示意图。

图中：1冲洗架、2清洗液盛放装置、21导管、22阀门、23加液柱、24盛放箱、3过滤装置、31石沙过滤层、32第一过滤网、33过滤箱、34活性外层、35第二过滤网、4第一电磁阀、5出水导管、6第二电磁阀、7控制器、8加热箱、9支撑柱、10放置架、11水泵、12紫外线杀菌灯、13温度传感器、14加热丝、15液位传感器、16固定板、17洗涤盆本体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种消毒供应中心用洗涤盆，包括洗涤盆本体17，洗涤盆本体17的底部设有两个出水口，洗涤盆本体17的一端出水口连接有出水导管5，出水导管5上设有第二电磁阀6，洗涤盆本体17的一侧上端通过焊接的方式与清洗液盛放装置2的盛放箱24连接，清洗液盛放装置2包括导管21、阀门22、加液柱23和盛放箱24，盛放箱24的上端设有加液柱23，且盛放箱24的一侧下端设有导管21，导管21的一端贯穿并延伸至洗涤盆本体17的内部，导管21位于洗涤盆本体17内部的一端设有阀门22，通过清洗液盛放装置2可以出盛饭清洗液，洗涤盆本体17的下表面四角通过支撑柱9连接有加热箱8，加热箱8的上表面设有进水口，该进水口的上端设有过滤装置3，过滤装置3包括石沙过滤层31、第一过滤网32、过滤箱33、活性外层34和第二过滤网35，过滤箱33的内部设有包括石沙过滤层31、第一过滤网32、活性外层34和第二过滤网35，石沙过滤层31、第一过滤网32、活性外层34和第二过滤网35由上到下依次排列，过滤装置3的出水口与加热箱8的进水口对应，过滤装置3的进水口通过导水管与洗涤盆本体17的另一个出水口连接，该导水管上设有第一电磁阀4，加热箱8的内部底面设有加热丝14，通过加热丝14可以对加热箱8内的液体进行加热，且加热箱8的内部前后侧面设有紫外线杀菌灯12，通过紫外线杀菌灯12可以杀死水中的细菌，使得水更加干净，并且加热箱8的内部侧面设有液位传感器15，通过液位传感器15可以检测出加热箱8中水位，加热箱8的右侧通过螺栓连接有水泵11，水泵11的进水口通过导水管与加热箱8的一侧下端连接，洗涤盆本体17的一侧上端设有冲洗架1，冲洗架1的进水口通过导水管与水泵11的出水口连接，通过水泵11可以将加热箱8中的水抽取到冲洗架1内，通过冲洗架1可以对洗涤的工具进行冲洗，使得冲洗更加方便，加热箱8的一侧设有控制器7，控制器7的输入端电连接液位传感器15和外部电源的输出端，控制器7的输出端电连接加热丝14、紫外线杀菌灯12、第一电磁阀4、第二电磁阀6和水泵11的输入端，洗涤盆本体17的后侧上端设有两个固定板16，固定板16上设有螺栓孔，通过固定板16可以将装置固定，并且洗涤盆本体17的左侧上端焊接有放置架10，放置架10上设有放置凹槽，通过放置架10可以放置洗涤用物品，加热箱8的内部顶面设有温度传感器13，温度传感器13的输出端电连接控制器7的输入端，控制器7为单片机，且控制器7控制加热丝14、液位传感器15、紫外线杀菌灯12、温度传感器13、第一电磁阀4、第二电磁阀6和水泵11为现有技术中常用的方法，通过温度传感器13可以检测加热箱8内加热时的温度，该消毒供应中心用洗涤盆结构简单，操作简便，不但可以调节水的温度，而且清洗液盛放更加方便，并且可以节省大量的水源。

在使用时：首先将洗涤盆本体17添加清洗水，水通过过滤装置3的过滤后流入到加热箱8内，通过液位传感器15可以检测出加热箱8中水位，当水位到达一定量时，液位传感器15将检测的信号发送到控制器7内，控制器7控制第一电磁阀4关闭，通过紫外线杀菌灯12杀死水中的细菌，再由加热丝14对加热箱8内的液体进行加热，当加热到一定的温度时，通过温度传感器13将检测的信号发送到控制器7内，控制器7控制加热丝14关闭，再通过水泵11可以将加热箱8中的水抽取到冲洗架1内，通过冲洗架1对洗涤的工具进行冲洗，通过打开阀门22使清洗液盛放装置2中的清洗液流入到洗涤盆本体17内，当洗涤盆本体17中的水无法重复使用时，通过控制器7打开第二电磁阀6，使洗涤盆本体17中的水从出水导管5中排出。

本实用新型通过冲洗架1可以对洗涤的工具进行冲洗，使得冲洗更加方便，通过过滤装置3可以将冲洗的水进行过滤，使得水可以重复的利用，通过紫外线杀菌灯12可以杀死水中的细菌，使得水更加干净，该消毒供应中心用洗涤盆结构简单，操作简便，不但可以调节水的温度，而且清洗液盛放更加方便，并且可以节省大量的水源。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
