一种公路基层压实度取样装置的制作方法

本实用新型路面检测设备涉及技术领域，具体为一种公路基层压实度取样装置。

背景技术：

道路修建好后，需要对其进行验收，查看是否符合道路施工要求，其中公路基层压实度是一项重要的检测标准，通过压实度可以判断公路的质量好坏。

目前对压实度的检测一般是通过取样装置采取少许公路土壤，带回实验室进行检测，然而现有的采样装置，重量大，长度长，非常不适合取样者长距离携带，从而降低了地质勘探采样器的实用性。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种公路基层压实度取样装置，解决了现有压实度取样装置携带不便的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种公路基层压实度取样装置，包括手柄，所述手柄的一侧活动安装有转轴，所述转轴上套接有支杆，所述支杆的一侧固定连接有取样针，所述取样针上开设有取样槽，所述支杆上活动连接有第一节杆，所述第一节杆的顶部活动连接有活动轴，所述活动轴上活动连接有第二节杆，所述第二节杆的一端套接在转轴上，所述手柄上开设有缺口，所述手柄内开设有凹槽，所述手柄的一侧固定连接有滑轨，所述滑轨上滑动连接有滑块，所述滑块上固定连接有固定板，所述固定板的一侧固定连接有与第二节杆相适配的卡环，所述滑块上螺纹连接有锁紧螺杆。

优选的，所述滑轨的一侧固定安装有限位块。

优选的，所述手柄的一侧固定连接有挂环。

优选的，所述凹槽内壁的底部固定连接有海绵垫。

（三）有益效果

本实用新型提供了一种公路基层压实度取样装置。具备以下有益效果：

（1）、本实用新型通过设置第一节杆、活动轴、第二节杆、凹槽、滑轨、滑块、卡环和锁紧螺杆，携带时，首先转动转轴带动其上的第二节杆顺时针转动，继而带动第一节杆顺时针转动，从而带动支杆顺时针转动，继而带动取样针顺时针转动，从而将取样针转动至手柄的正上方，再将其扣入至凹槽内，从而完成了取样装置的收缩工作，方便了取样者的携带，并且在使用时，只需反方向转动转轴，即可将采样针打开，并滑动滑块，使卡环卡柱第二节杆，防止在取样时第二节杆发生晃动，从而达到了既方便携带又方便取样的效果。

附图说明

图1为本实用新型结构示意图；

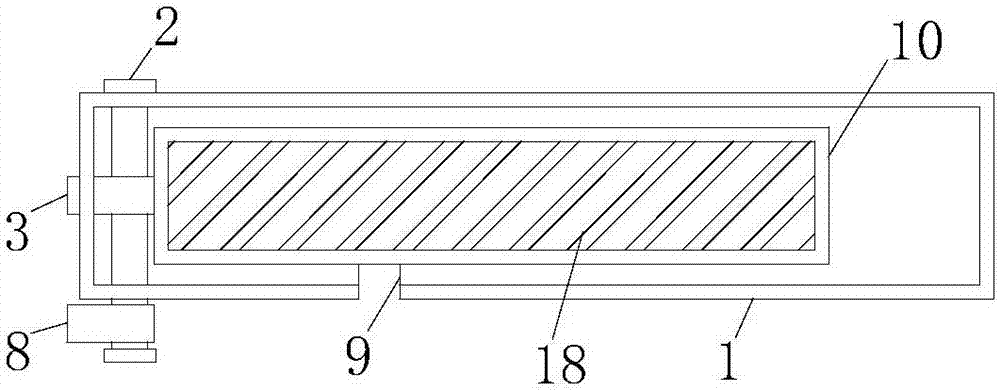

图2为本实用新型手柄结构俯视图。

图中：1手柄、2转轴、3支杆、4取样针、5取样槽、6第一节杆、7活动轴、8第二节杆、9缺口、10凹槽、11滑轨、12滑块、13固定板、14卡环、15锁紧螺杆、16限位块、17挂环、18海绵垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提供一种技术方案：一种公路基层压实度取样装置，包括手柄1，手柄1的一侧活动安装有转轴2，转轴2上套接有支杆3，支杆3的一侧固定连接有取样针4，取样针4上开设有取样槽5，支杆3上活动连接有第一节杆6，第一节杆6的顶部活动连接有活动轴7，活动轴7上活动连接有第二节杆8，第二节杆8的一端套接在转轴2上，手柄1上开设有缺口9，手柄1内开设有凹槽10，携带时，首先转动转轴2带动其上的第二节杆8顺时针转动，继而带动第一节杆6顺时针转动，从而带动支杆3顺时针转动，继而带动取样针4顺时针转动，从而将取样针4转动至手柄1的正上方，再将其扣入至凹槽10内，从而完成了取样装置的收缩工作，方便了取样者的携带，凹槽10内壁的底部固定连接有海绵垫18，设置海绵垫18，起到缓冲的作用，防止在携带时，采样针4受到破坏，手柄1的一侧固定连接有滑轨11，滑轨11上滑动连接有滑块12，滑轨11的一侧固定安装有限位块16，设置限位块16，起到限位的作用，防止滑块12滑出滑轨11外，滑块12上固定连接有固定板13，固定板13的一侧固定连接有与第二节杆8相适配的卡环14，并且在使用时，只需反方向转动转轴2，即可将采样针4打开，并滑动滑块12，使卡环14卡柱第二节杆8，然后转动锁紧螺杆15，固定卡环14的位置，防止在取样时第二节杆8发生晃动，从而达到了既方便携带又方便取样的效果，滑块12上螺纹连接有锁紧螺杆15，手柄1的一侧固定连接有挂环17，设置挂环17，在长期不使用取样装置时，可以通过挂环17将其挂在墙壁上。

使用时，首先转动转轴2带动其上的第二节杆8顺时针转动，继而带动第一节杆6顺时针转动，从而带动支杆3顺时针转动，继而带动取样针4顺时针转动，从而将取样针4转动至手柄1的正上方，再将其扣入至凹槽10内，从而完成了取样装置的收缩工作，方便了取样者的携带，并且在使用时，只需反方向转动转轴2，即可将采样针4打开，并滑动滑块12，使卡环14卡柱第二节杆8，防止在取样时第二节杆8发生晃动，从而达到了既方便携带又方便取样的效果。

综上可得，该公路基层压实度取样装置，通过设置第一节杆6、活动轴7、第二节杆8、凹槽10、滑轨11、滑块12、卡环14和锁紧螺杆15，解决了现有压实度取样装置携带不便的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
