一种水利工程高效清淤装置的制作方法

本实用新型涉及水利工程设备技术领域，尤其涉及一种水利工程高效清淤装置。

背景技术：

在水利工程工作过程中经常需要使用到管道，经过时间的积累，管道的内壁上会聚集大量的淤泥，影响水流量，传统的清淤装置都是在需要清淤的时候外装的，这种装置工作起来的效率更低，对管壁的清理效果更差，为此，我们提出一种水利工程高效清淤装置。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在清淤装置工作效率低的缺点，而提出的一种水利工程高效清淤装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种水利工程高效清淤装置，包括三个滑块，三个滑块分别与管体活动连接，所述管体端部的内壁上开设有环形螺纹槽，三个滑块均位于环形螺纹槽内，位于滑块外侧的环形螺纹槽内螺纹连接有压环，三个滑块上分别固定连接有桨叶，三个桨叶的端部之间固定连接有转轴，所述转轴远离压环的一端固定连接有连接杆，且连接杆与管体同轴设置，所述连接杆的侧壁上对称设有两个倾斜连杆，所述倾斜连杆的端部固定连接有刮板，且刮板与管体内壁贴合，两个刮板之间固定连接有支撑杆。

优选的，所述滑块外壁上均匀的安装有多个万向滚珠，多个万向滚珠分别与环形螺纹槽和压环滚动连接。

优选的，所述连接杆的一端安装有连接板，所述连接板与连接杆通过焊接连接，所述连接板通过螺钉固定在转轴上。

优选的，所述倾斜连杆一端焊接在连接杆上，所述倾斜连杆的另一端与刮板一体成型设置。

优选的，所述滑块、万向滚珠、转轴、桨叶、连接杆、支撑杆、刮板、倾斜连杆和连接板的表面分别涂设有聚四氟乙烯层。

本实用新型提出的一种水利工程高效清淤装置，有益效果在于：该水利工程高效清淤装置，安装在管道内，能够利用水流来带动刮板旋转对管壁进行清理，对管壁的清理效果更好，工作效率更高，确保水利工作的正常运行。

附图说明

图1为本实用新型提出的一种水利工程高效清淤装置的结构主剖图；

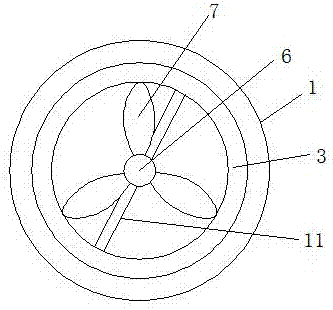

图2为本实用新型提出的一种水利工程高效清淤装置的结构右视图。

图中：管体1、环形螺纹槽2、压环3、滑块4、万向滚珠5、转轴6、桨叶7、连接杆8、支撑杆9、刮板10、倾斜连杆11、连接板12。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种水利工程高效清淤装置，包括三个滑块4，三个滑块4分别与管体1活动连接，管体1端部的内壁上开设有环形螺纹槽2，三个滑块4均位于环形螺纹槽2内，位于滑块4外侧的环形螺纹槽2内螺纹连接有压环3，通过设有压环3使得清淤装置得到固定，在拆除的过程中，只需要将压环3拿开即可实现拆除，滑块4外壁上均匀的安装有多个万向滚珠5，多个万向滚珠5分别与环形螺纹槽2和压环3滚动连接，用于减小滑块4与环形螺纹槽2之间的摩擦力，使得桨叶7在被水冲击的时候转动起来更加省力，使得刮板10能够高速转动，将管体1内壁上的淤泥刮掉，防止管体1在水利工程工作过程中堵塞，三个滑块4上分别固定连接有桨叶7，三个桨叶7的端部之间固定连接有转轴6，转轴6远离压环3的一端固定连接有连接杆8，且连接杆8与管体1同轴设置。

连接杆8的一端安装有连接板12，连接板12与连接杆8通过焊接连接，连接板12通过螺钉固定在转轴6上，连接杆8与转轴6之间为可拆卸结构，使得连接杆8、两个倾斜连杆11和两个刮板10之间维修替换起来更加方便，连接杆8的侧壁上对称设有两个倾斜连杆11，倾斜连杆11的端部固定连接有刮板10，倾斜连杆11一端焊接在连接杆8上，倾斜连杆11的另一端与刮板10一体成型设置，使得倾斜连杆11与刮板10之间连接更加牢固，且刮板10与管体1内壁贴合，使得刮板10能够将管体1内壁的淤泥刮掉，两个刮板10之间固定连接有支撑杆9，用于支撑两个刮板10，使得两个 刮板10之间更加牢固，滑块4、万向滚珠5、转轴6、桨叶7、连接杆8、支撑杆9、刮板10、倾斜连杆11和连接板12的表面分别涂设有聚四氟乙烯层，防止滑块4、万向滚珠5、转轴6、桨叶7、连接杆8、支撑杆9、刮板10、倾斜连杆11和连接板12被水腐蚀，延长清淤装置的使用寿命。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
