一种防渗漏的综合管廊吊装口盖板的制作方法

本实用新型涉及一种防渗漏的综合管廊吊装口盖板，属于市政设施工程技术领域。

背景技术：

根据《城市综合管廊工程技术规范》综合管廊设计使用年限100年，管廊主体结构为二级防水标准，二级防水标准主要表现在，结构表面可有少量湿渍，总湿渍面积不应大于总防水面积的1/1000；任意100m²防水面积上的湿渍不超过2处，单个湿渍的最大面积不得大于0.2m²。这对于管廊结构的防水要求还是比较高的，通常情况下，结构砼采用的是防水混凝土，但是以往管廊的漏水现象并不是出现的结构混凝土本身上，而往往是出现在变形缝处以及各种构造口，例如进排风口、管线分支口、吊装口、逃生口等。其中以吊装口漏水最为严重，因为为了吊装管线，特别是大直径的自来水管以及电力排管，吊装口的尺寸往往做的比较大，并且为了后期管线维修或更换，吊装口往往采用活动的盖板，这样造成盖板间或盖板端头漏水的现象。

技术实现要素：

本实用新型的目的是为了解决上述问题，提供了一种结构简单，设计紧凑的防渗漏的综合管廊吊装口盖板。

本实用新型采用如下技术方案：一种防渗漏的综合管廊吊装口盖板，包括若干块并列放置的砼预制盖板，每块砼预制盖板的两侧端部分别向下设置有翻边，所述砼预制盖板的下侧设置有加劲钢盖板，所述砼预制盖板和加劲钢盖板间设置有空隙，所述空隙中设置有填充层，所述砼预制盖板的两端分别设置有用于起支撑作用的墙壁，所述加劲钢盖板的两端分别向下设置有翻边，所述加劲钢盖板的翻边设置于墙壁中。

进一步的，所述砼预制盖板的翻边长度为15-16cm。

进一步的，所述填充层中采用双组份聚硫密封膏进行密封。

进一步的，所述填充层的厚度为1-1.5cm。

进一步的，所述加劲钢盖板的翻边长度为3-5cm。

本实用新型结构简单，设计紧凑，使用方便，砼预制盖板两端的翻边设计能够使管廊上的水顺着翻边流向地面而不会流入管廊内部，砼预制盖板的下端设置有加劲钢板能够起到二次截水的效果，最终使吊装口的防水效果达到最佳。

附图说明

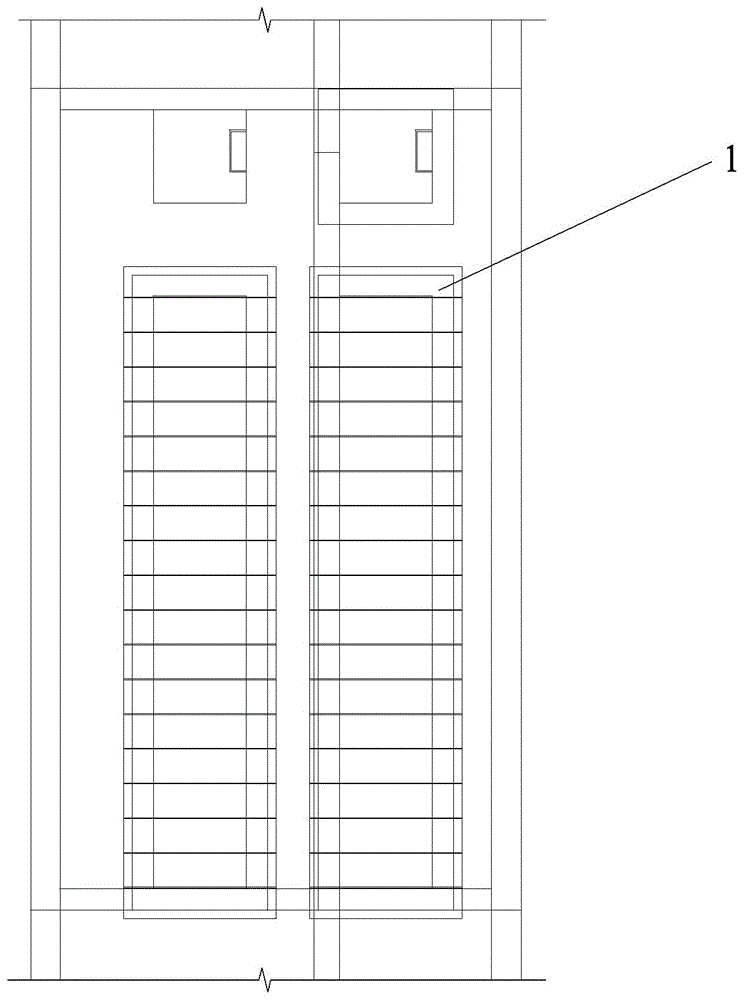

图1为本实用新型的平面示意图。

图2为本实用新型的立面图。

图3为本实用新型的a部放大示意图。

附图标记：砼预制盖板1、加劲钢盖板2、填充层3、墙壁4。

具体实施方式

下面将结合附图对本实用新型作进一步的描述。

吊装口的尺寸根据入廊管线类，考虑管线吊装入廊的需要来确定的，通常都比较大，这里以入廊给水管管径为dn600为例，还有若干电力、信息管线，以及高压电力管线，所以本管廊采用双舱断面，分为综合舱和电力高压舱，综合舱里有10（20）kv电力、信息、dn600给水管，电力高压舱内有35（110）kv高压电缆。管廊有两个舱室所以吊装口也有两个，根据管线吊装需要，吊装口的尺寸拟定为7m（净长）x1.1m（净宽）。保证给水管、电力等线缆能顺利入廊。

如图1-图3所示，一种防渗漏的综合管廊吊装口盖板，包括若干块并列放置的砼预制盖板1，每块砼预制盖板1的两侧端部分别向下设置有翻边，砼预制盖板1的下侧设置有加劲钢盖板2，砼预制盖板1和加劲钢盖板2间设置有空隙，空隙中设置有填充层3，砼预制盖板1的两端分别设置有用于起支撑作用的墙壁4，加劲钢盖板2的两端分别向下设置有翻边，加劲钢盖板2的翻边设置于墙壁中。砼预制盖板1的翻边长度为15-16cm，填充层3中采用双组份聚硫密封膏进行密封，填充层3的厚度为1-1.5cm，加劲钢盖板2的翻边长度为3-5cm。

纵向砼预制盖板的总尺寸为8cm翻边厚+2cm空隙+25cm管廊壁厚+700cm吊装口洞口净长+25cm管廊壁厚+2cm空隙+8cm翻边厚=770cm总长，为了方便施工，一共分成19块砼预制盖板，即2块边板、17块中板，其中边板宽36cm，中板宽40cm，为方便安装，板与板间设1cm空隙,材料吊装完成后，空隙采用双组份聚硫密封膏密封。

横向砼预制盖板的总尺寸为8cm翻边厚+2cm空隙+25cm管廊壁厚+110cm吊装口洞口净宽+25cm管廊壁厚+2cm空隙+8cm翻边厚=180cm总宽。

砼预制盖板翻边在吊装口墙壁外侧，而加劲钢盖板则嵌入到吊装口墙壁中，这样加劲钢盖板既能立稳又能有效截水，加劲钢盖板为一整块，根据洞口净尺寸7m（净长）x1.1m（净宽），加上嵌入墙壁内10cm，翻边也是3cm，以及翻边两边各1cm空隙（采用双组份聚硫密封膏密封），所以加劲钢盖板总尺寸为728cm（顺管廊方向）+138cm（横管廊方向）。

施工顺序为先施工吊装口结构及墙壁，同时可预制砼盖板，待入廊管线吊装完毕，再施工加劲钢盖板，最后吊装施工砼预制盖板。
