一种用于厨房清洁的五金清洗池的制作方法

本发明涉及厨房用清洗池领域，具体的说是一种用于厨房清洁的五金清洗池。

背景技术：

厨房清洗池，也称作厨盆，按材料分钢板珐琅、陶瓷、人造石、亚克力、结晶石水槽、不锈钢、铸铁搪瓷等；按款式分单盆、双盆、大小双盆、异形双盆等。另外，清洗池主要分为单槽、双槽和三槽。单槽往往是厨房空间较小的家庭的使用，因为单槽使用起来不方便，因此只能满足最基本的清洁功能。而双槽大多数家庭使用的，无论两房还是三房，双槽即可以满足清洁及分开处理的需要。而三槽由于多为异型设计，比较适合具有个性风格的大厨房，因为它能同时进行浸泡或洗涤以及存放等多项功能，因此这种水槽很适合别墅等大户型的厨房。

然而，传统的清洗池大多设有简单滤掉杂质的滤斗，在使用一段时间后还要手动的对其清理，另外在全球淡水资源日益严峻的今天，用于清洗厨房用具的大部分污水经过简单过滤后是可以二次利用的，但是传统的清洗池大多没有往此类的方向设计，从而浪费了水资源。

技术实现要素：

针对现有技术中的问题，本发明提供了一种用于厨房清洁的五金清洗池。

本发明解决其技术问题所采用的技术方案是：一种用于厨房清洁的五金清洗池，包括清洗盆、安置块、过滤机构、切换机构、限位机构、开合机构和冲洗机构，所述清洗盆的底端固定连接有所述安置块，用于方便所述清洗盆蓄水或排水的所述开合机构设于所述清洗盆底端的内部，用于辅助所述开合机构开合的所述限位机构设于所述清洗盆的内部，且所述限位机构与所述开合机构相连接，用于过滤污水中杂质的所述过滤机构设于所述开合机构的底端，且所述过滤机构设于所述安置块的内部，用于自清洁所述过滤机构内部过滤零部件的所述冲洗机构设于所述过滤机构的底端，所述冲洗机构连接于所述过滤机构且设于所述安置块的内部，用于方便污水二次使用的所述切换机构设于所述安置块的内部。

具体的，所述限位机构包括转动板、第一拉绳、滑块、异形槽、限位块、限位杆、第一拉簧和弹簧，所述清洗盆侧壁的内部转动有所述转动板，所述转动板的底端设有所述第一拉绳，所述第一拉绳的底端固定有所述滑块，所述滑块设于所述清洗盆底端的内部且滑动于所述清洗盆，所述滑块的一端固定有所述弹簧，所述弹簧的另一端固定于所述清洗盆的内壁上，所述滑块的侧壁上设有所述异形槽，所述异形槽的内部设有截面呈三角状的所述限位块，所述异形槽的内部滑动有呈凵字状的所述限位杆，所述限位杆的另一端转动于所述清洗盆的内壁上，所述限位杆的中部垂直固定有所述第一拉簧，所述第一拉簧的另一端固定于所述清洗盆的内壁上。

具体的，所述开合机构包括第二拉绳、限位盘、第一滑槽、限位凸块、三角密封板、第二拉簧和第二滑槽，所述清洗盆底端的内部转动有所述限位盘，所述限位盘的内部设有多条所述第一滑槽，所述清洗盆靠近所述限位盘的内壁上设有多条所述第二滑槽，所述第一滑槽与所述第二滑槽的数量相等，所述第二滑槽的内部滑动有所述三角密封板，所述三角密封板背离所述第二滑槽的一侧固定有所述限位凸块，所述限位凸块滑动于所述第一滑槽的内部，所述限位盘的一侧固定有所述第二拉簧，所述第二拉簧的另一端固定于所述清洗盆内壁上，所述限位盘的另一侧固定有所述第二拉绳，所述第二拉绳固定于所述滑块的一端。

具体的，所述过滤机构包括排污管、进水管、转盘、滤网、第一转轴、第一齿轮、第二齿轮、第二转轴和差速电机，多个所述三角密封板的底端设有所述进水管，所述进水管的内部设有所述转盘，所述转盘转动于所述安置块的内部且内部设有多块所述滤网，所述转盘另一侧的顶端连通有所述排污管，所述安置块的内部安装有所述差速电机，所述差速电机的一端固定有所述第二转轴，所述第二转轴的一端固定以后所述第二齿轮，所述第二齿轮的顶端啮合有所述第一齿轮，所述第一齿轮的中部固定有所述第一转轴，所述第一转轴的顶端固定于所述转盘的中部。

具体的，所述冲洗机构包括第三齿轮、第四齿轮、第三转轴、螺旋叶片、吸孔、冲洗孔和抽腔，所述第二转轴的中部固定有所述第三齿轮，所述第三齿轮的底端啮合有所述第四齿轮，所述第四齿轮的一侧设有所述抽腔，所述抽腔的内部转动有所述第三转轴，所述第三转轴的一端垂直固定于所述第四齿轮的中部，所述第三转轴位于所述抽腔的侧壁上固定有所述螺旋叶片，所述抽腔和所述进水管之间连通有所述吸孔，且所述抽腔和所述排污管之间连通有所述冲洗孔。

具体的，所述切换机构包括滑杆、滑柱、贯通孔、收集管和排水管，所述进水管的内部设有所述滑柱，所述滑柱滑动于所述安置块的内部，且所述滑柱的内部设有所述贯通孔,所述滑柱的底端连通有所述收集管和所述排水管，所述滑柱的一端固定有所述滑杆，所述滑杆背离所述滑柱的一端延伸至所述安置块的外部。

本发明的有益效果：

（1）本发明所述的一种用于厨房清洁的五金清洗池，开合机构设于清洗盆底端的内部，通过开合机构的设置进而便于根据使用需要对清洗盆进行蓄水或正常排水，提高了清洗池的使用效果，限位机构设于清洗盆的内部，且限位机构与开合机构相连接，通过限位机构的设置进而能够在不接触开合机构零部件的情况下，对其进行开合操作，方便了日常的使用，即由于当不在需要对清洗盆进行蓄水操作时，则通过限位机构拉动第二拉绳，则第二拉绳致使限位盘在清洗盆的内部转动，此时限位盘内部的多个第一滑槽通过限位凸块致使三角密封板向第二滑槽的另一端滑动，则多个三角密封板不在处于密闭的状态，则积水通过排水口排除，当需要重新蓄积水时，则再次操作限位机构，则限位机构不在拉动第二拉绳，此时在第二拉簧的自动复位下，限位盘又回转到初始位置，则多个三角密封板又处于密闭状态，进而便于根据使用需要对清洗盆进行蓄水或正常排水，提高了清洗池的使用效果，即由于在需要对开合机构进行操作时，则拉动转动板，转动板带动第一拉绳，致使滑块在压缩弹簧后滑动，则限位杆被动的滑动到异形槽到新的位置，使得滑块被限制在此位置，从而带动第二拉绳，进而能够在不接触开合机构零部件的情况下，对其进行开合操作，方便了日常的使用。

（2）本发明的一种用于厨房清洁的五金清洗池，过滤机构设于开合机构的底端，且过滤机构设于安置块的内部，通过过滤机构的设置进而便于对被排放的污水进行过滤作用，避免杂质堵塞管道，提高了清洗盆的使用卫生效果，冲洗机构设于过滤机构的底端，冲洗机构连接于过滤机构且设于安置块的内部，通过冲洗机构的设置进而便于自动清洗过滤零部件，且能够将杂质单独排出，保障了过滤机构内部零部件的正常工作，即由于在需要排放污水时，首先，启动差速电机，则差速电机通过第二转轴带动第二齿轮，第二齿轮又通过啮合第一齿轮使得第一转轴在安置块的内部转动，则转盘内部多个滤网轮流接触过滤污水，进而便于对被排放的污水进行过滤作用，避免杂质堵塞管道，提高了清洗盆的使用卫生效果，即由于在转盘过滤污水的同时，第二转轴同步致使第三齿轮在安置块的内部转动，则第三齿轮啮合底端的第四齿轮，从而使得第三转轴带动螺旋叶片在抽腔的内部旋转，抽腔通过吸孔吸取处理过的污水，接着通过冲洗孔排出，从而反向冲洗滤网上的杂质，最终杂质通过排污管排出，进而便于自动清洗过滤零部件，且能够将杂质单独排出，保障了过滤机构内部零部件的正常工作。

（3）本发明的一种用于厨房清洁的五金清洗池，切换机构设于安置块的内部，通过切换机构的设置进而便于对过滤后的可使用污水进行收集，以便于后期的二次使用，从而节省了水资源，即由于当前的排放的污水是可以二次使用时，可以在收集管的底端放置大小合适的容器，通过滑杆将滑柱向安置块的内部滑动，则污水通过滑柱上的贯通孔排出，使得能够使用的污水被收集利用，当当前所需排放的污水不合适二次使用或者储备的污水足够多时，则滑动滑柱到另一端，则进水管内部的污水排放到连接于下水道的排水管内部，进而便于对过滤后的可使用污水进行收集，以便于后期的二次使用，从而节省了水资源。

附图说明

下面结合附图和实施例对本发明进一步说明。

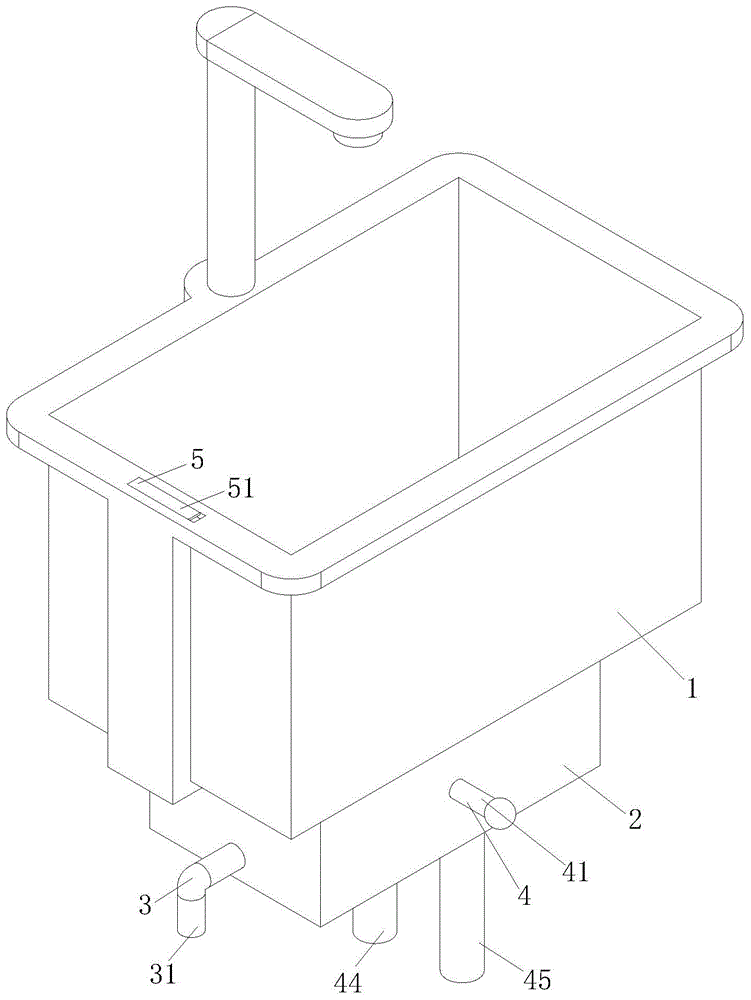

图1为本发明提供的用于厨房清洁的五金清洗池的一种较佳实施例的整体结构的结构示意图；

图2为图1所示的开合机构的结构示意图；

图3为图1所示的限位机构的结构示意图；

图4为图1所示的过滤机构和切换机构的连接结构示意图；

图5为图1所示的安置块、过滤机构和切换机构的连接结构示意图；

图6为图2所示的a部放大示意图；

图7为图4所示的b部放大示意图。

图中：1、清洗盆，2、安置块，3、过滤机构，31、排污管，32、进水管，33、转盘，34、滤网，35、第一转轴，36、第一齿轮，37、第二齿轮，38、第二转轴，39、差速电机，4、切换机构，41、滑杆，42、滑柱，43、贯通孔，44、收集管，45、排水管，5、限位机构，51、转动板，52、第一拉绳，53、滑块，54、异形槽，55、限位块，56、限位杆，57、第一拉簧，58、弹簧，6、开合机构，61、第二拉绳，62、限位盘，63、第一滑槽，64、限位凸块，65、三角密封板，66、第二拉簧，67、第二滑槽，7、冲洗机构，71、第三齿轮，72、第四齿轮，73、第三转轴，74、螺旋叶片，75、吸孔，76、冲洗孔，77、抽腔。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-图7所示，本发明所述的一种用于厨房清洁的五金清洗池，包括清洗盆1、安置块2、过滤机构3、切换机构4、限位机构5、开合机构6和冲洗机构7，所述清洗盆1的底端固定连接有所述安置块2，用于方便所述清洗盆1蓄水或排水的所述开合机构6设于所述清洗盆1底端的内部，用于辅助所述开合机构6开合的所述限位机构5设于所述清洗盆1的内部，且所述限位机构5与所述开合机构6相连接，用于过滤污水中杂质的所述过滤机构3设于所述开合机构6的底端，且所述过滤机构3设于所述安置块2的内部，用于自清洁所述过滤机构3内部过滤零部件的所述冲洗机构7设于所述过滤机构3的底端，所述冲洗机构7连接于所述过滤机构3且设于所述安置块2的内部，用于方便污水二次使用的所述切换机构4设于所述安置块2的内部。

具体的，所述限位机构5包括转动板51、第一拉绳52、滑块53、异形槽54、限位块55、限位杆56、第一拉簧57和弹簧58，所述清洗盆1侧壁的内部转动有所述转动板51，所述转动板51的底端设有所述第一拉绳52，所述第一拉绳52的底端固定有所述滑块53，所述滑块53设于所述清洗盆1底端的内部且滑动于所述清洗盆1，所述滑块53的一端固定有所述弹簧58，所述弹簧58的另一端固定于所述清洗盆1的内壁上，所述滑块53的侧壁上设有所述异形槽54，所述异形槽54的内部设有截面呈三角状的所述限位块55，所述异形槽54的内部滑动有呈凵字状的所述限位杆56，所述限位杆56的另一端转动于所述清洗盆1的内壁上，所述限位杆56的中部垂直固定有所述第一拉簧57，所述第一拉簧57的另一端固定于所述清洗盆1的内壁上，由于在需要对所述开合机构6进行操作时，则拉动所述转动板51，所述转动板51带动所述第一拉绳52，致使所述滑块53在压缩所述弹簧58后滑动，则所述限位杆56被动的滑动到所述异形槽54到新的位置，使得所述滑块53被限制在此位置，从而带动所述第二拉绳61，进而能够在不接触所述开合机构6零部件的情况下，对其进行开合操作，方便了日常的使用。

具体的，所述开合机构6包括第二拉绳61、限位盘62、第一滑槽63、限位凸块64、三角密封板65、第二拉簧66和第二滑槽67，所述清洗盆1底端的内部转动有所述限位盘62，所述限位盘62的内部设有多条所述第一滑槽63，所述清洗盆1靠近所述限位盘62的内壁上设有多条所述第二滑槽67，所述第一滑槽63与所述第二滑槽67的数量相等，所述第二滑槽67的内部滑动有所述三角密封板65，所述三角密封板65背离所述第二滑槽67的一侧固定有所述限位凸块64，所述限位凸块64滑动于所述第一滑槽63的内部，所述限位盘62的一侧固定有所述第二拉簧66，所述第二拉簧66的另一端固定于所述清洗盆1内壁上，所述限位盘62的另一侧固定有所述第二拉绳61，所述第二拉绳61固定于所述滑块53的一端，由于当不在需要对所述清洗盆1进行蓄水操作时，则通过所述限位机构5拉动所述第二拉绳61，则所述第二拉绳61致使所述限位盘62在所述清洗盆1的内部转动，此时所述限位盘62内部的多个所述第一滑槽63通过所述限位凸块64致使所述三角密封板65向所述第二滑槽63的另一端滑动，则多个所述三角密封板65不在处于密闭的状态，则积水通过排水口排除，当需要重新蓄积水时，则再次操作所述限位机构4，则所述限位机构4不在拉动所述第二拉绳61，此时在所述第二拉簧66的自动复位下，所述限位盘62又回转到初始位置，则多个所述三角密封板65又处于密闭状态，进而便于根据使用需要对所述清洗盆1进行蓄水或正常排水，提高了清洗池的使用效果。

具体的，所述过滤机构3包括排污管31、进水管32、转盘33、滤网34、第一转轴35、第一齿轮36、第二齿轮37、第二转轴38和差速电机39，多个所述三角密封板65的底端设有所述进水管32，所述进水管32的内部设有所述转盘33，所述转盘33转动于所述安置块2的内部且内部设有多块所述滤网34，所述转盘33另一侧的顶端连通有所述排污管31，所述安置块2的内部安装有所述差速电机39，所述差速电机39的一端固定有所述第二转轴38，所述第二转轴38的一端固定以后所述第二齿轮37，所述第二齿轮37的顶端啮合有所述第一齿轮36，所述第一齿轮36的中部固定有所述第一转轴35，所述第一转轴35的顶端固定于所述转盘33的中部，由于在需要排放污水时，首先，启动所述差速电机39，则所述差速电机39通过所述第二转轴38带动所述第二齿轮37，所述第二齿轮37又通过啮合所述第一齿轮36使得所述第一转轴35在所述安置块2的内部转动，则所述转盘33内部多个所述滤网34轮流接触过滤污水，进而便于对被排放的污水进行过滤作用，避免杂质堵塞管道，提高了清洗盆的使用卫生效果。

具体的，所述冲洗机构7包括第三齿轮71、第四齿轮72、第三转轴73、螺旋叶片74、吸孔75、冲洗孔76和抽腔77，所述第二转轴38的中部固定有所述第三齿轮71，所述第三齿轮71的底端啮合有所述第四齿轮72，所述第四齿轮72的一侧设有所述抽腔77，所述抽腔77的内部转动有所述第三转轴73，所述第三转轴73的一端垂直固定于所述第四齿轮72的中部，所述第三转轴73位于所述抽腔77的侧壁上固定有所述螺旋叶片74，所述抽腔77和所述进水管32之间连通有所述吸孔75，且所述抽腔77和所述排污管31之间连通有所述冲洗孔76，由于在所述转盘33过滤污水的同时，所述第二转轴38同步致使所述第三齿轮71在所述安置块2的内部转动，则所述第三齿轮71啮合底端的所述第四齿轮72，从而使得所述第三转轴73带动所述螺旋叶片74在所述抽腔77的内部旋转，所述抽腔77通过所述吸孔75吸取处理过的污水，接着通过所述冲洗孔76排出，从而反向冲洗所述滤网34上的杂质，最终杂质通过所述排污管31排出，进而便于自动清洗过滤零部件，且能够将杂质单独排出，保障了所述过滤机构3内部零部件的正常工作。

具体的，所述切换机构4包括滑杆41、滑柱42、贯通孔43、收集管44和排水管45，所述进水管32的内部设有所述滑柱42，所述滑柱42滑动于所述安置块2的内部，且所述滑柱42的内部设有所述贯通孔43,所述滑柱42的底端连通有所述收集管44和所述排水管45，所述滑柱42的一端固定有所述滑杆41，所述滑杆41背离所述滑柱42的一端延伸至所述安置块2的外部，由于当前的排放的污水是可以二次使用时，可以在所述收集管44的底端放置大小合适的容器，通过所述滑杆41将所述滑柱42向所述安置块2的内部滑动，则污水通过所述滑柱42上的所述贯通孔43排出，使得能够使用的污水被收集利用，当当前所需排放的污水不合适二次使用或者储备的污水足够多时，则滑动所述滑柱42到另一端，则所述进水管32内部的污水排放到连接于下水道的所述排水管45内部，进而便于对过滤后的可使用污水进行收集，以便于后期的二次使用，从而节省了水资源。

本发明在使用时，由于在需要对开合机构6进行操作时，则拉动转动板51，转动板51带动第一拉绳52，致使滑块53在压缩弹簧58后滑动，则限位杆56被动的滑动到异形槽54到新的位置，使得滑块53被限制在此位置，从而带动第二拉绳61，进而能够在不接触开合机构6零部件的情况下，对其进行开合操作，方便了日常的使用；由于当不在需要对清洗盆1进行蓄水操作时，则通过限位机构5拉动第二拉绳61，则第二拉绳61致使限位盘62在清洗盆1的内部转动，此时限位盘62内部的多个第一滑槽63通过限位凸块64致使三角密封板65向第二滑槽63的另一端滑动，则多个三角密封板65不在处于密闭的状态，则积水通过排水口排除，当需要重新蓄积水时，则再次操作限位机构4，则限位机构4不在拉动第二拉绳61，此时在第二拉簧66的自动复位下，限位盘62又回转到初始位置，则多个三角密封板65又处于密闭状态，进而便于根据使用需要对清洗盆1进行蓄水或正常排水，提高了清洗池的使用效果；由于在需要排放污水时，首先，启动差速电机39，则差速电机39通过第二转轴38带动第二齿轮37，第二齿轮37又通过啮合第一齿轮36使得第一转轴35在安置块2的内部转动，则转盘33内部多个滤网34轮流接触过滤污水，进而便于对被排放的污水进行过滤作用，避免杂质堵塞管道，提高了清洗盆的使用卫生效果；由于在转盘33过滤污水的同时，第二转轴38同步致使第三齿轮71在安置块2的内部转动，则第三齿轮71啮合底端的第四齿轮72，从而使得第三转轴73带动螺旋叶片74在抽腔77的内部旋转，抽腔77通过吸孔75吸取处理过的污水，接着通过冲洗孔76排出，从而反向冲洗滤网34上的杂质，最终杂质通过排污管31排出，进而便于自动清洗过滤零部件，且能够将杂质单独排出，保障了过滤机构3内部零部件的正常工作；由于当前的排放的污水是可以二次使用时，可以在收集管44的底端放置大小合适的容器，通过滑杆41将滑柱42向安置块2的内部滑动，则污水通过滑柱42上的贯通孔43排出，使得能够使用的污水被收集利用，当当前所需排放的污水不合适二次使用或者储备的污水足够多时，则滑动滑柱42到另一端，则进水管32内部的污水排放到连接于下水道的排水管45内部，进而便于对过滤后的可使用污水进行收集，以便于后期的二次使用，从而节省了水资源。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
