一种水坝闸道清污用组合抓耙的制作方法

1.本发明涉及水坝闸道清理技术领域，具体为一种水坝闸道清污用组合抓耙。


背景技术：

2.在闸门水坝闸道处通常设置有抓耙组件来对水中的漂浮物进行打捞和拦截，现有的抓耙组件大多是一体式装置，从而在某部分组件发生损坏时需要将装置整体拆卸下来进行检修，操作起来不够便捷，且无法在检修期间正常进行漂浮物的打捞拦截工作，另一方面现有的抓耙组件在进行打捞工作时不便对一些塑料袋、塑料瓶以及其它内部可灌装有水的物品内的水进行挤压排水，从而使得其占用较大的存储空间，同时容易影响水流的正常流动，且现有的抓耙组件大多需要人为进行清洁，针对上述问题，需要对现有设备进行改进。


技术实现要素：

3.本发明的目的在于提供一种水坝闸道清污用组合抓耙，以解决上述背景技术中提出的现有的抓耙组件大多是一体式装置，从而在某部分组件发生损坏时需要将装置整体拆卸下来进行检修，操作起来不够便捷，且无法在检修期间正常进行漂浮物的打捞拦截工作，另一方面现有的抓耙组件在进行打捞工作时不便对一些塑料袋、塑料瓶以及其它内部可灌装有水的物品内的水进行挤压排水，从而使得其占用较大的存储空间，同时容易影响水流的正常流动，且现有的抓耙组件大多需要人为进行清洁的问题。
4.为实现上述目的，本发明提供如下技术方案：一种水坝闸道清污用组合抓耙，包括主体结构和抓耙主体，
5.所述主体结构包括转筒，且转筒的两侧固定连接有挡板，同时转筒上连接有喷水组件，所述挡板远离转筒的一侧与驱动轴固定连接，且驱动轴贯穿连接在支撑组件上，所述驱动轴与电机的输出端连接，且电机设置在电机座上；
6.所述抓耙主体通过耙架与转筒连接，且抓耙主体的一侧连接有弧形耙座，同时抓耙主体的内部设置有压缩板，所述压缩板底部连接有压缩组件，且压缩板通过调节柱与液压缸的一端连接，所述液压缸设置在防护底座内，且防护底座固定连接在抓耙主体的顶部。
7.优选的，所述转筒内开设有存水腔，且存水腔与喷水组件连通；
8.通过采用上述技术方案，便于使存水腔内的水通过喷水组件排出，对装置进行清洁。
9.优选的，所述喷水组件包括第二喷水头，且第二喷水头的两侧外侧设置有第一喷水头和第三喷水头，同时第一喷水头和第三喷水头均呈倾斜状；
10.通过采用上述技术方案，便于提高装置的喷淋范围，从而便于提高装置的清洁范围。
11.优选的，所述存水腔呈环形阵列状开设在转筒上，且存水腔与抓耙主体对应设置；
12.通过采用上述技术方案，便于存水腔下方连接的喷水组件对抓耙主体进行喷水清洁，从而便于丰富装置的功能性。
13.优选的，所述存水腔通过输送管网与液泵固定连接，且液泵设置在固定过滤罩内，同时固定过滤罩的一侧与活动过滤罩螺纹连接；
14.通过采用上述技术方案，便于利用固定过滤罩和活动过滤罩对液泵成功球的水进行预先过滤，从而便于防止其水中的杂质堵塞损坏液泵，进而便于保证其正常使用。
15.优选的，所述支撑组件包括第一支撑柱和第二支撑柱，且第一支撑柱和第二支撑柱均与驱动轴连接，所述第一支撑柱和第二支撑柱的底部均连接有支撑底板，且第一支撑柱的外侧分别与电机座以及固定过滤罩固定连接，同时支撑底板上开设有安装孔；
16.通过采用上述技术方案，第一支撑柱和第二支撑柱均起到支撑装置的作用，同时工作人员可利用外部螺栓贯穿安装孔将底板进行固定，从个人便于提高装置的稳定性。
17.优选的，所述电机、主体结构、耙架、抓耙主体和弧形耙座构成转动结构，且抓耙主体通过连接件与弧形耙座连接；
18.通过采用上述技术方案，便于实现漂浮物的自动打捞，从而便于丰富装置的功能性。
19.优选的，所述压缩组件螺纹连接在凹槽内，且凹槽等间距开设在压缩板的底部；
20.通过采用上述技术方案，便于对损坏的某个压缩组件进行换新，从而便于提高装置的灵活性。
21.优选的，所述压缩组件包括耙齿和刀片，且耙齿的底端与刀片连接；
22.通过采用上述技术方案，便于利用耙齿和刀片对内部装有水的漂浮物进行挤压脱水，从而便于后续工作人员对其进行清理。
23.与现有技术相比，本发明的有益效果是：该水坝闸道清污用组合抓耙，
24.(1)设置有抓耙主体和弧形耙座，弧形耙座便于扩大抓耙主体的存储空间，从而便于容纳更多的漂浮物，进而便于优化装置的结构，同时弧形耙座和抓耙主体为可拆卸结构，从而便于工作人员对损坏的部分进行拆卸换新，与整体换新相较经济效益更高；
25.(2)设置有电机，在电机的带动下多组抓耙主体和弧形耙座可依次进行打捞工作，从而可有效避免打捞组件单一带来的弊端，同时多组打捞组件可在某一组打捞组件损坏时仍可继续漂浮物的打捞，进而便于保证装置的正常使用；
26.(3)设置有液压缸，液压缸可推动压缩组件下移对抓耙主体内的垃圾进行挤压使其快速脱水，进而便于降低漂浮物所占用的存储空间，进而便于扩大其存储量，同时压缩组件中的耙齿和刀片可在下压的过程中将可存水的容器刺破，促使其内部的水流出，进而便于工作人员后续对其进行清理；
27.(4)设置有喷水组件，在液泵的作用下喷水组件中的第一喷水头、第二喷水头和第三喷水头可对清理漂浮物之后的抓耙主体、弧形耙座进行喷水冲刷，从而便于将夹杂在缝隙内的污染物冲刷下来，进而便于保证其在进行打捞工作时水流正常流通；
28.(5)设置有固定过滤罩和活动过滤罩，固定过滤罩和活动过滤罩可对液泵抽取的水进行过滤，从而便于防止水中毒污染物堵塞损坏液泵，进而便于提高装置结构的合理性，同时当液泵发生故障时，工作人员额可通过拆卸活动过滤罩将其取出，从而即可对其进行检修和维护，且拆卸过程较为简单。
附图说明

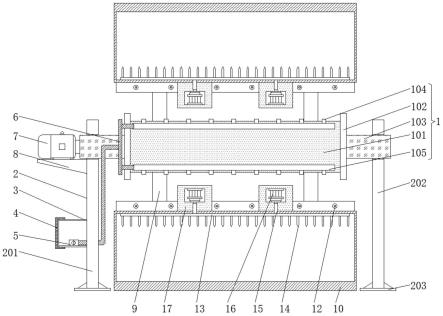

29.图1为本发明主视剖面结构示意图；
30.图2为本发明侧视剖面结构示意图；
31.图3为本发明图2中a处放大结构示意图；
32.图4为本发明转筒、挡板、驱动轴和喷水组件之间的连接关系整体结构示意图；
33.图5为本发明压缩组件在压缩板上的位置分布整体结构示意图；
34.图6为本发明活动过滤罩、液泵和输送管网之间的连接关系整体结构示意图。
35.图中：1、主体结构，101、转筒，102、挡板，103、驱动轴，104、喷水组件，1041、第一喷水头，1042、第二喷水头，1043、第三喷水头，105、存水腔，2、支撑组件，201、第一支撑柱，202、第二支撑柱，203、支撑底板，3、固定过滤罩，4、活动过滤罩，5、液泵，6、输送管网，7、电机，8、电机座，9、耙架，10、抓耙主体，11、弧形耙座，12、连接件，13、压缩板，1301、凹槽，14、压缩组件，1401、耙齿，1402、刀片，15、调节柱，16、液压缸，17、防护底座。
具体实施方式
36.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
37.请参阅图1-6，本发明提供一种技术方案：一种水坝闸道清污用组合抓耙，实施例一
38.如图1、图2和图4所示，主体结构1包括转筒101，且转筒101的两侧固定连接有挡板102，同时转筒101上连接有喷水组件104。
39.进一步的实施例中，转筒101内开设有存水腔105，且存水腔105与喷水组件104连通。
40.进一步的实施例中，喷水组件104包括第二喷水头1042，且第二喷水头1042的两侧外侧设置有第一喷水头1041和第三喷水头1043，同时第一喷水头1041和第三喷水头1043均呈倾斜状。
41.优选的，第一喷水头1041和第三喷水头1043的倾斜方向相反，且喷水组件104等间距分布在转筒101上。
42.进一步的实施例中，存水腔105呈环形阵列状开设在转筒101上，且存水腔105与抓耙主体10对应设置。
43.优选的，存水腔105的数量、喷水组件104的数量与抓耙主体10的数量一致，且抓耙主体10的优选数量为3～5组。
44.进一步的实施例中，存水腔105通过输送管网6与液泵5固定连接，且液泵5设置在固定过滤罩3内，同时固定过滤罩3的一侧与活动过滤罩4螺纹连接。
45.具体的，在液泵5的作用下，经固定过滤罩3和活动过滤罩4过滤之后的水将通过输送管网6进入存水腔105内，并通过与存水腔105连通的喷水组件104喷向抓耙主体10，从而即可对抓耙主体10进行冲洗，且不会造成水资源的浪费，进而便于节约水资源。
46.如图1和图2所示，挡板102远离转筒101的一侧与驱动轴103固定连接，且驱动轴
103贯穿连接在支撑组件2上，驱动轴103与电机7的输出端连接，且电机7设置在电机座8上。
47.进一步的实施例中，支撑组件2包括第一支撑柱201和第二支撑柱202，且第一支撑柱201和第二支撑柱202均与驱动轴103连接，第一支撑柱201和第二支撑柱202的底部均连接有支撑底板203，且第一支撑柱201的外侧分别与电机座8以及固定过滤罩3固定连接，同时支撑底板203上开设有安装孔。
48.具体的，第一支撑柱201和第二支撑柱202均起到支撑装置的作用，同时工作人员可利用外部连接件贯穿支撑底板203上的安装孔将装置的位置进行安装固定，从而便于提高装置整体的稳定性。
49.如图1、图2、图3、图5和图6所示，抓耙主体10通过耙架9与转筒101连接，且抓耙主体10的一侧连接有弧形耙座11，同时抓耙主体10的内部设置有压缩板13，压缩板13底部连接有压缩组件14，且压缩板13通过调节柱15与液压缸16的一端连接，液压缸16设置在防护底座17内，且防护底座17固定连接在抓耙主体10的顶部。
50.进一步的实施例中，电机7、主体结构1、耙架9、抓耙主体10和弧形耙座11构成转动结构，且抓耙主体10通过连接件12与弧形耙座11连接。
51.优选的，当弧形耙座11因长时间承受水流和漂浮物的冲撞而意外损坏时，工作人员可通过拆卸连接件12将其从抓耙主体10上拆卸下来，从而即可有针对性的对其进行换新，进而便于优化装置的结构。
52.具体的，在实际使用过程中，流入闸道或者水坝内的水将预先进入抓耙主体10内，并经弧形耙座11过滤之后流出，而随水流一同进入装置底部的一组抓耙主体10内的漂浮物将截停在相应的弧形耙座11内，同时工作人员压缩组件14可对抓耙主体10内的破案片服务进行挤压减少其占用的存储空间，当抓耙主体10内的漂浮物需要清洁时，工作人员可控制电机7通过主体结构1和耙架9带动抓耙主体10进行旋转，从而即可实现漂浮物的自动捞起，同时另一组抓耙主体10将在旋转的过程中移动至装置的底部继续进行漂浮物的拦截工作，紧接着工作人员可利用外部清理设备对打捞的漂浮物进行清理，清理之后工作人员可启动液泵5，对装置周围流经的水进行抽取，并将其排入存水腔105内，进入存水腔105内的水将通过喷水组件104排向抓耙主体10对其进行冲刷清洁，进而便于将其循环使用。
53.实施例二
54.本实施例为上述实施例的进一步描述应当理解本实施例包括前述全部技术特征并作进一步具体描述。
55.进一步的实施例中，压缩组件14螺纹连接在凹槽1301内，且凹槽1301等间距开设在压缩板13的底部。
56.具体的，当压缩组件14因长时间使用意外折断或者损坏时，工作人员可手动将其从凹槽1301内拧下来，从而即可对其进行换新，且拆卸更换过程较为简单便捷。
57.进一步的实施例中，压缩组件14包括耙齿1401和刀片1402，且耙齿1401的底端与刀片1402连接。
58.具体的，耙齿1401和刀片1402可在压缩的过程中破坏可储水漂浮物的结构，从而便于使其内部的水排出，进而便于防止打捞起的飘浮物内含有大量污水，进而便于工作人员对其进行处理。
59.术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为便于描述本发明的简化描述，而不是指示或暗指所指的装置或元件必须具有特定的方位、为特定的方位构造和操作，因而不能理解为对本发明保护内容的限制。
60.尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
