一种水利工程防汛装置的制作方法

1.本技术涉及水利工程领域，尤其是涉及一种水利工程防汛装置。


背景技术：

2.防洪防汛是水利工程的一项重要工作，防洪是指根据洪水规律与洪灾特点，研究并采取各种对策和措施，以防止或减轻洪水灾害，保障社会经济发展的水利工作，其基本工作内容有防洪规划、防洪建设、防洪工程的管理和运用、防汛(防凌)、灾后恢复重建等，措施包括工程措施和非工程措施。
3.在防洪防汛工作中，大多需要安装防洪挡板，利用防洪挡板和沙袋嘴组合，阻挡水流的冲击，从而达到防洪的效果，目前，现有的防汛防洪挡板一般是一块斜板，安装和使用都不方便，实用性较差。


技术实现要素：

4.针对现有技术的不足，本技术提供了一种水利工程防汛装置，克服了现有技术的不足，旨在解决现有的防汛防洪挡板一般是一块斜板，安装和使用不方便，实用性较差的问题。
5.为实现上述目的，本技术提供如下技术方案：一种水利工程防汛装置，包括底板，所述底板的两端对称连接有两根转动杆，所述转动杆的杆壁上转动连接有转动板，两块所述转动板之间共同连接有连接板，两块所述转动板相向侧的侧壁上均开设有安装槽，两个所述安装槽内共同设置有挡板；
6.所述底板上端开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块的上端穿过滑槽槽口并向上延伸且连接有驱动板，所述驱动板上端铰接有传动杆，所述传动杆另一端铰接在连接板上，所述滑槽一侧的槽壁上连接有弹簧，所述弹簧另一端连接在滑块对应的侧壁上。
7.作为本技术的一种优选技术方案，所述滑槽内槽壁固定连接有滑杆，所述滑杆贯穿滑块设置，且滑块滑动连接在滑杆上，所述弹簧套设在滑杆上。
8.通过采用上述技术方案，滑杆可以有效地防止滑块从滑槽内脱离。
9.作为本技术的一种优选技术方案，所述滑块远离驱动板的一端开设有滚动槽，所述滚动槽内设置有滚动的滚珠，所述滚珠穿过滚动槽的槽口设置，且滚珠滚动连接在滑槽的槽底。
10.通过采用上述技术方案，滚珠有效地减小滑块与滑槽之间的摩擦力。
11.作为本技术的一种优选技术方案，所述转动板上端连接有螺杆，所述螺杆的杆壁上套设有限位板，所述限位板的侧壁上开设有螺纹孔，所述螺杆穿过螺纹孔设置，且螺纹孔与螺杆螺纹连接。
12.通过采用上述技术方案，方便对挡板进行安装和拆卸。
13.作为本技术的一种优选技术方案，所述转动杆远离底板的一端连接有限位块。
14.通过采用上述技术方案，限位块能够对转动板进行限位，
15.作为本技术的一种优选技术方案，所述挡板上端安装有把手，且把手外侧壁套设有海绵套。
16.通过采用上述技术方案，把手能够方便对挡板施加外力。
17.作为本技术的一种优选技术方案，所述弹簧处于压缩状态。
18.通过采用上述技术方案，弹簧具有弹性势能，可以对滑块产生作用力。
19.作为本技术的一种优选技术方案，所述挡板为铝合金材料。
20.通过采用上述技术方案，铝合金材料性能较好。
21.与现有技术相比，本技术的有益效果是：
22.本技术设置转动杆、转动板、连接板、安装槽和挡板等结构，利用安装槽来对挡板进行安装限位，操作简单方便，节约时间，从而提高装置的实用性。
23.本技术设置滑槽、滑块、驱动板、传动杆和弹簧等结构，利用弹簧的弹性势能来对洪水的冲击力进行缓冲，来保护装置，提高装置的使用寿命。
附图说明

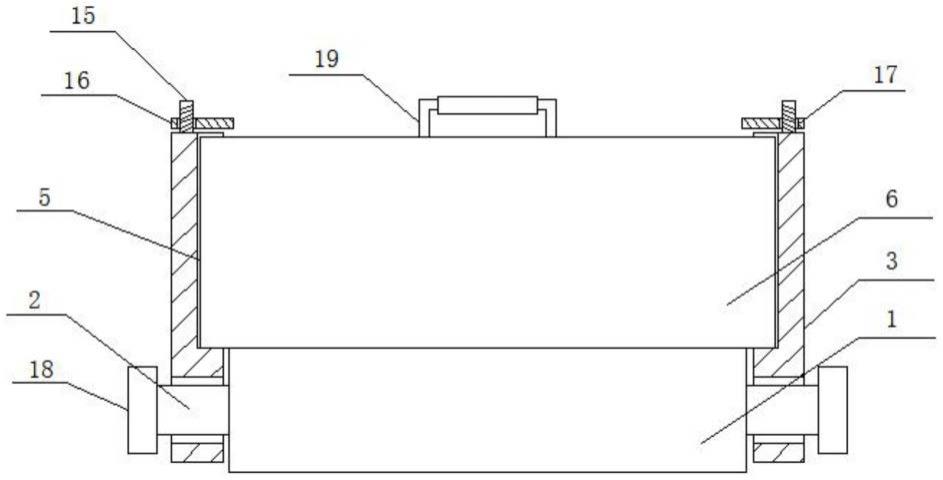

24.图1为本技术的内部结构示意图；
25.图2为本技术的侧视结构示意图；
26.图3为图2中a部分的放大图。
27.附图标记说明：
28.1、底板；2、转动杆；3、转动板；4、连接板；5、安装槽；6、挡板；7、滑槽；8、滑块；9、驱动板；10、传动杆；11、弹簧；12、滑杆；13、滚动槽；14、滚珠；15、螺杆；16、限位板；17、螺纹孔；18、限位块；19、把手。
具体实施方式
29.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
30.请参阅图1-2，一种水利工程防汛装置，包括底板1，底板1的两端对称连接有两根转动杆2，转动杆2的杆壁上转动连接有转动板3，转动杆2远离底板1的一端连接有限位块18，限位块18能够对转动板3进行限位。
31.另外，在两块转动板3之间共同连接有连接板4，两块转动板3相向侧的侧壁上均开设有安装槽5，且在两个安装槽5内共同设置有挡板6，其中，在本实施例中，挡板6为铝合金材料，挡板6上端安装有把手19，且把手19外侧壁套设有海绵套，把手19能够方便对挡板6施加外力。
32.此外，在转动板3的上端连接有螺杆15，螺杆15的杆壁上套设有限位板16，其中，在限位板16的侧壁上开设有螺纹孔17，螺杆15穿过螺纹孔17设置，且螺纹孔17与螺杆15螺纹连接，限位板16位于挡板6正上方位置设置，限位板16可以有效地对挡板6进行限位，防止挡板6从安装槽5内脱离，当需要对挡板6进行拆卸时，将限位板16转动到对应的位置，再将挡
板6从安装槽5内取出，挡板6就拆卸完成，当需要安装时，与上述操作相反即可，通过上述结构能够方便对挡板6进行安装和拆卸，减少劳动力，节约时间，提高装置的实用性。
33.具体的，请参阅图1、图2和图3，底板1上端开设有滑槽7，同时，在滑槽7内滑动连接有滑块8，滑块8的上端穿过滑槽7槽口并向上延伸且连接有驱动板9，驱动板9的上端铰接有传动杆10，且在传动杆10另一端铰接在连接板4上，滑槽7一侧的槽壁上连接有弹簧11，弹簧11另一端连接在滑块8对应的侧壁上，弹簧11处于压缩状态，使弹簧11具有弹性势能，弹簧11就会对滑块8产生作用力，从而对挡板6进行支撑。
34.另外，滑槽7内槽壁固定连接有滑杆12，滑杆12贯穿滑块8设置，且滑块8滑动连接在滑杆12上，弹簧11套设在滑杆12上，滑杆12可以有效地防止滑块8从滑槽7内脱离。
35.此外，在滑块8远离驱动板9的一端开设有滚动槽13，滚动槽13内设置有滚动的滚珠14，滚珠14穿过滚动槽13的槽口设置，且滚珠14滚动连接在滑槽7的槽底，滚珠14可以有效地减小滑块8与滑槽7之间的摩擦力。
36.工作原理：在使用时，当洪水冲击挡板6时，挡板6就会对两块转动板3施加作用力，转动板3受到作用力就会以转动杆2为中心进行转动，转动板3的转动就会对连接板4产生作用力，连接板4受到作用力就会进行运动，连接板4运动后会通过传动杆10对驱动板9产生作用力，驱动板9受到作用力就会带动滑块8在滑槽7内做水平横向运动，滑块8的运动就会挤压弹簧11，弹簧11就会发生形变，同时，弹簧11也会对滑块8产生一个阻力，来缓冲洪水的作用力，来保护挡板6，当需要对挡板6进行拆卸时，转动限位板16，限位板16受到作用力就会进行转动，当限位板16转动到对应的位置时，对挡板6施加作用力，挡板6就会在安装槽5内进行运动，当挡板6完全脱离安装槽5时，挡板6就拆卸完成，当需要安装时，与上操作相反即可。
