一种水利工程用的防护型震动夯的制作方法

1.本实用新型涉及防护型震动夯技术领域，具体涉及一种水利工程用的防护型震动夯。


背景技术：

2.振动夯属于挖掘机配用设备，用于夯实地面，可夯实平面、斜面、台阶、沟槽、凹坑、边角、桥台背等，被广泛应用于夯实行业，常与振动压路机配套使用，振动夯是工程机械附属工作装置的一类，振动夯填层厚度大，压实度可达到高速公路等高等级基础的要求。
3.例如公开号为cn211368665u的中国专利，其中提出了一种防护式平面震动夯，该专利通过在底板上设置第一电机，底板的前端设置夯土组件，底板远离夯土组件的一端固定设置推动组件，推动组件与电机之间设置与底板固定连接的防护装置，达到减少飞溅的沙粒对操作人员产生伤害的效果，但是该方案中，由于该装置是通过防护玻璃对飞起的石子进行阻挡，而震动夯工作时会持续产生较强的震感，进而震动夯震动力会将防护玻璃震碎，而后玻璃碎片会对工作人员造成伤害，从而会导致震动夯的防护效果较差。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种水利工程用的防护型震动夯，解决了该装置是通过防护玻璃对飞起的石子进行阻挡，而震动夯工作时会持续产生较强的震感，进而震动夯震动力会将防护玻璃震碎，而后玻璃碎片会对工作人员造成伤害，从而会导致震动夯的防护效果较差的问题。
5.本实用新型的上述技术目的是通过以下技术方案得以实现的：
6.一种水利工程用的防护型震动夯，包括：震动夯本体，所述震动夯本体的两侧分别固定安装有固定板；防护组件，设置在所述震动夯本体的两侧，用于对工作人员进行防护，所述防护组件包括：两个限制板，两个所述限制板分别设置在所述震动夯本体的两侧，所述固定板的一侧开设有移动槽，所述固定板的顶面开设有转动孔，所述转动孔的内圆壁面活动套接有调节柱，所述调节柱的外圆壁面固定套接有固定环，所述调节柱的外圆壁面开设有螺纹，所述移动槽的内部底面开设有连接槽，所述调节柱与所述连接槽活动套接，所述移动槽的内部滑动连接有移动板，所述移动板的顶面开设有螺纹孔，所述调节柱与所述螺纹孔螺纹连接，所述移动板与所述限制板固定安装，所述限制板的两侧分别开设有滑动槽，所述限制板的底面开设有减震槽，所述减震槽与所述滑动槽相连通，所述减震槽的内部顶面固定安装有减震弹簧，所述减震槽的内圆壁面活动套接有固定柱，所述固定柱的外圆壁面固定安装有两个滑动板，所述滑动板与所述滑动槽滑动连接，两个所述限制板相互远离的两侧分别固定安装有连接柱，所述震动夯本体的两侧分别设置有防护板，所述防护板的一侧开设有两个卡接槽，所述卡接槽与所述连接柱活动卡接，所述防护板的两侧分别开设有连接孔，所述连接孔与所述卡接槽相连通，所述连接孔的内部滑动连接有固定块，所述连接柱的一侧开设有两个固定槽，所述固定块与所述固定槽活动卡接。
7.为了达到固定滑动板和固定柱的效果，作为本实用新型的一种水利工程用的防护型震动夯，较佳的，所述限制板的两侧分别开设有若干个第一螺纹槽，所述滑动板的一侧开设有两个圆形通孔，所述圆形通孔的内圆壁面活动套接有第一螺栓，所述第一螺栓与所述第一螺纹槽螺纹连接。
8.为了达到固定防护板的效果，作为本实用新型的一种水利工程用的防护型震动夯，较佳的，所述固定块的一侧开设有两个限位孔，所述限位孔的内圆壁面活动套接有螺纹柱，所述防护板的两侧分别开设有两个第二螺纹槽，所述螺纹柱与所述第二螺纹槽螺纹连接。
9.为了便于工作人员对地面的凹陷处进行填补，作为本实用新型的一种水利工程用的防护型震动夯，较佳的，所述防护板的一侧开设有两个安装槽，所述安装槽的内部一端固定安装有强力弹簧，所述安装槽的内圆壁面活动套接有延伸柱，所述延伸柱与所述强力弹簧固定安装，所述防护板的一侧设置有聚土板，所述延伸柱与所述聚土板固定安装。
10.为了达到更换加厚板的效果，作为本实用新型的一种水利工程用的防护型震动夯，较佳的，所述震动夯本体的底面设置有加厚板，所述震动夯本体的底面开设有若干个固定孔，所述固定孔的内圆壁面活动套接有第二螺栓，所述加厚板的顶面开设有若干个第三螺纹槽，所述第二螺栓与所述第三螺纹槽螺纹连接。
11.为了便于工作人员对震动夯本体进行搬运，作为本实用新型的一种水利工程用的防护型震动夯，较佳的，所述震动夯本体的底面设置有搬运板，所述搬运板的底面固定安装有若干个万向轮。
12.为了便于工作人员将震动夯本体从搬运板移下，作为本实用新型的一种水利工程用的防护型震动夯，较佳的，所述搬运板的两侧分别固定安装有斜面板。
13.综上所述，本实用新型主要具有以下有益效果：
14.通过设置的限制板，通过调节柱、固定环、移动板、限制板、减震弹簧、固定柱和滑动板相互配合使用，从而可以对震动夯本体进行限制，防止震动夯本体工作时其震动力使震动夯本体移动导致震动夯本体的夯实位置发生偏移，通过防护板、连接柱、卡接槽、连接孔和固定块相互配合使用，便于对防护板进行固定，通过限制板和防护板的阻挡，可以将震动夯本体围住，从而可以达到对工作人员进行防护的效果，防止震动夯本体震动夯实地面时通过震动夯本体震动力飞出的石子和砂石砸向工作人员，导致工作人员受伤。
15.通过设置的聚土板，由于震动夯本体在夯实地面时，震动夯本体的震动挤压力会使地面形成凹陷，进而工作人员通过拉动聚土板带动延伸柱拉伸强力弹簧移动，由于聚土板与地面接触，而后工作人员松手使强力弹簧带动延伸柱和聚土板回弹，聚土板回弹时会与地面刮擦，进而会将土堆积后，移动至震动夯本体的底部，便于工作人员对地面的凹陷处进行填补。
附图说明

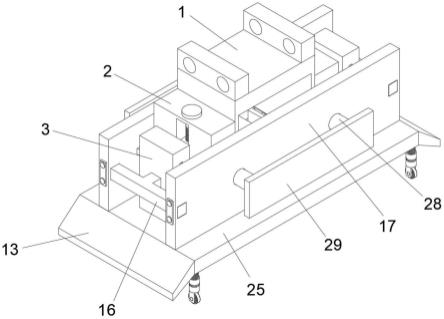

16.图1是本实用新型的立体结构示意图；
17.图2是本实用新型的防护板结构示意图；
18.图3是本实用新型的固定板爆炸结构示意图；
19.图4是本实用新型的限制板结构仰视示意图；
20.图5是本实用新型的加厚板结构示意图。
21.附图标记：1、震动夯本体；2、固定板；3、限制板；4、移动槽；5、转动孔；6、调节柱；7、固定环；8、连接槽；9、移动板；10、螺纹孔；11、滑动槽；12、减震槽；13、斜面板；14、固定柱；15、滑动板；16、连接柱；17、防护板；18、卡接槽；19、连接孔；20、固定块；21、固定槽；22、第一螺纹槽；23、第一螺栓；24、限位孔；25、搬运板；26、第二螺纹槽；27、安装槽；28、延伸柱；29、聚土板；30、加厚板；31、固定孔；32、第二螺栓；33、第三螺纹槽。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.参考图1、图2、图3和图4，一种水利工程用的防护型震动夯，包括震动夯本体1，所述震动夯本体1的两侧分别固定安装有固定板2，震动夯本体1的两侧设置有防护组件，用于对工作人员进行防护，防护组件包括两个限制板3，两个限制板3分别设置在震动夯本体1的两侧，固定板2的一侧开设有移动槽4，固定板2的顶面开设有转动孔5，转动孔5的内圆壁面活动套接有调节柱6，调节柱6的外圆壁面固定套接有固定环7，调节柱6的外圆壁面开设有螺纹，移动槽4的内部底面开设有连接槽8，调节柱6与连接槽8活动套接，移动槽4的内部滑动连接有移动板9，移动板9的顶面开设有螺纹孔10，调节柱6与螺纹孔10螺纹连接，移动板9与限制板3固定安装，限制板3的两侧分别开设有滑动槽11，限制板3的底面开设有减震槽12，减震槽12与滑动槽11相连通，减震槽12的内部顶面固定安装有减震弹簧，减震槽12的内圆壁面活动套接有固定柱14，固定柱14的外圆壁面固定安装有两个滑动板15，滑动板15为t形板，滑动板15与滑动槽11滑动连接，两个限制板3相互远离的两侧分别固定安装有连接柱16，连接柱16为t形柱，震动夯本体1的两侧分别设置有防护板17，防护板17的一侧开设有两个卡接槽18，卡接槽18与连接柱16活动卡接，防护板17的两侧分别开设有连接孔19，连接孔19与卡接槽18相连通，连接孔19的内部滑动连接有固定块20，固定块20为t形块，连接柱16的一侧开设有两个固定槽21，固定块20与固定槽21活动卡接，通过设置的限制板3，当工作人员使用震动夯本体1对填满的沟槽进行夯实时，首先通过将震动夯本体1放置在地面，进而工作人员通过转动调节柱6使移动板9带动限制板3向下移动，当限制板3的底面接触地面后，工作人员通过移动滑动板15带动固定柱14移动，进而将固定柱14大部分面积埋入地下，从而可以将限制板3限制在地面，通过调节柱6、移动板9和固定柱14可以使限制板3与地面更加贴合，进而可以对震动夯本体1进行限制，便于将震动夯本体1限制原地，防止震动夯本体1工作时其震动力使震动夯本体1移动，而后工作人员通过移动防护板17，将连接柱16放入卡接槽18的内部，从而可以对防护板17进行限位，进而工作人员通过将固定块20穿过连接孔19放入固定槽21的内部，便于对防护板17进行固定，而后工作人员使用震动夯本体1进行工作，由于防护板17和限制板3与地面贴合，并将震动夯本体1围住，进而可以对震动夯本体1震动夯实地面时通过震动夯本体1震动力飞出的石子、砂石等物体进行阻挡，防止飞出的石子砸向工作人员导致工作人员受伤，从而可以达到对工作人员进行防护的效果。
24.参考图1、图2、图3和图4，限制板3的两侧分别开设有若干个第一螺纹槽22，滑动板
15的一侧开设有两个圆形通孔，圆形通孔的内圆壁面活动套接有第一螺栓23，第一螺栓23与第一螺纹槽22螺纹连接，通过设置的第一螺栓23，工作人员通过将第一螺栓23放入第一螺纹槽22的内部，从而可以达到固定滑动板15和固定柱14的效果，固定块20的一侧开设有两个限位孔24，限位孔24的内圆壁面活动套接有螺纹柱，防护板17的两侧分别开设有两个第二螺纹槽26，螺纹柱与第二螺纹槽26螺纹连接，通过设置的螺纹柱，通过将螺纹柱放入第二螺纹槽26的内部，从而可以达到固定防护板17的效果，防护板17的一侧开设有两个安装槽27，安装槽27的内部一端固定安装有强力弹簧，安装槽27的内圆壁面活动套接有延伸柱28，延伸柱28与强力弹簧固定安装，防护板17的一侧设置有聚土板29，延伸柱28与聚土板29固定安装，通过设置的聚土板29，由于震动夯本体1在夯实地面时，震动夯本体1的震动挤压力会使地面形成凹陷，进而工作人员通过拉动聚土板29带动延伸柱28拉伸强力弹簧移动，由于聚土板29与地面接触，而后工作人员松手使强力弹簧带动延伸柱28和聚土板29回弹，聚土板29回弹时会与地面刮擦，进而会将土堆积后，移动至震动夯本体1的底部，便于工作人员对地面的凹陷处进行填补。
25.参考图1、图2和图5，震动夯本体1的底面设置有加厚板30，震动夯本体1的底面开设有若干个固定孔31，固定孔31的内圆壁面活动套接有第二螺栓32，加厚板30的顶面开设有若干个第三螺纹槽33，第二螺栓32与第三螺纹槽33螺纹连接，通过设置的加厚板30，通过加厚板30可以加厚震动夯本体1的夯板，便于增加震动夯本体1夯板的耐磨性，进而工作人员通过将第二螺栓32移出第三螺纹槽33，接触其对加厚板30的固定，从而可以达到更换加厚板30的效果，震动夯本体1的底面设置有搬运板25，搬运板25的底面固定安装有若干个万向轮，搬运板25的两侧分别固定安装有斜面板13。
26.工作原理：请参考图1-图5所示，通过设置的限制板3，当工作人员使用震动夯本体1对填满的沟槽进行夯实时，首先通过将震动夯本体1放置在地面，进而工作人员通过转动调节柱6使移动板9带动限制板3向下移动，当限制板3的底面接触地面后，工作人员通过移动滑动板15带动固定柱14移动，进而将固定柱14大部分面积埋入地下，从而可以将限制板3限制在地面，通过调节柱6、移动板9和固定柱14可以使限制板3与地面更加贴合，进而可以对震动夯本体1进行限制，便于将震动夯本体1限制原地，防止震动夯本体1工作时其震动力使震动夯本体1移动，而后工作人员通过移动防护板17，将连接柱16放入卡接槽18的内部，从而可以对防护板17进行限位，进而工作人员通过将固定块20穿过连接孔19放入固定槽21的内部，便于对防护板17进行固定，而后工作人员使用震动夯本体1进行工作，由于防护板17和限制板3与地面贴合，并将震动夯本体1围住，进而可以对震动夯本体1震动夯实地面时通过震动夯本体1震动力飞出的石子、砂石等物体进行阻挡，防止飞出的石子砸向工作人员导致工作人员受伤，从而可以达到对工作人员进行防护的效果。
27.通过设置的聚土板29，由于震动夯本体1在夯实地面时，震动夯本体1的震动挤压力会使地面形成凹陷，进而工作人员通过拉动聚土板29带动延伸柱28拉伸强力弹簧移动，由于聚土板29与地面接触，而后工作人员松手使强力弹簧带动延伸柱28和聚土板29回弹，聚土板29回弹时会与地面刮擦，进而会将土堆积后，移动至震动夯本体1的底部，便于工作人员对地面的凹陷处进行填补。
28.通过设置的加厚板30，通过加厚板30可以加厚震动夯本体1的夯板，便于增加震动夯本体1夯板的耐磨性，进而工作人员通过将第二螺栓32移出第三螺纹槽33，接触其对加厚
板30的固定，从而可以达到更换加厚板30的效果。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
