一种水利工程用生态护坡保护支撑装置的制作方法

1.本实用新型涉及水利工程领域，具体是一种水利工程用生态护坡保护支撑装置。


背景技术：

2.生态护坡，是综合工程力学、土壤学、生态学和植物学等学科的基本知识对斜坡或边坡进行支护，形成由植物或工程和植物组成的综合护坡系统的护坡技术，开挖边坡形成以后，通过种植植物，利用植物与岩、土体的相互作用(根系锚固作用)对边坡表层进行防护、加固，使之既能满足对边坡表层稳定的要求，又能恢复被破坏的自然生态环境的护坡方式，是一种有效的护坡、固坡手段。
3.而由于护坡常为人工修筑且植被较少，土质较为松软，在遇到暴雨天气时，护坡容易在雨水的冲刷下导致水土流失较快。


技术实现要素：

4.本实用新型的目的在于提供一种水利工程用生态护坡保护支撑装置，以解决目前护坡常为人工修筑且植被较少，土质较为松软，在遇到暴雨天气时，护坡容易在雨水的冲刷下导致水土流失较快的问题。
5.为实现上述目的，本实用新型提供一种水利工程用生态护坡保护支撑装置，包括排水机构，铺设在护坡上，用于将护坡上的雨水导流至排水沟处，排水机构包括若干组依次连接的排水组件，所述排水组件包括两组l型导流板，两组导流板之间通过连接柱连接，所述导流板通过固定件固定在地面上，相邻排水组件靠近侧的导流板抵接，拼接形成的导流槽供雨水通过。
6.本实用新型在进行安装时，将两组l型导流板通过连接柱连接，导流板的开口侧朝向排水组件的外侧，通过两组相邻的导流板抵接拼接成u型的导流槽，进行雨水的导流，实际在使用时，导流槽既可以用于对落至护坡坡面的雨水进行导流，同时也可以对排水至护坡坡面的污水进行导流。
7.作为本实用新型进一步的方案，同组所述导流板靠近侧分别设置有安装座，所述安装座用于固定安装对应连接柱；
8.具体的所述安装座与连接柱为拆卸式连接，实际在对排水组件进行储存时，可将安装座与连接柱拆开进行存放，提高排水组件的易用性。
9.作为本实用新型进一步的方案，所述固定件为固定钉，所述导流板上设有多组用于安装固定钉的安装孔。
10.作为本实用新型进一步的方案，所述导流板底部设有多组插板以及插板槽，所述插板和插板槽分别连接在对应抵接导流板底部的插板槽和插板上。
11.与现有技术相比，本实用新型通过在护坡上放置排水机构，通过相邻l型导流板抵接形成u型的导流槽，对护坡上的雨水进行导流，相对于土体导流，加快雨水的导流速度，避免了目前护坡常为人工修筑且植被较少，土质较为松软，在遇到暴雨天气时，护坡容易在雨
水的冲刷下导致水土流失较快的问题。
附图说明

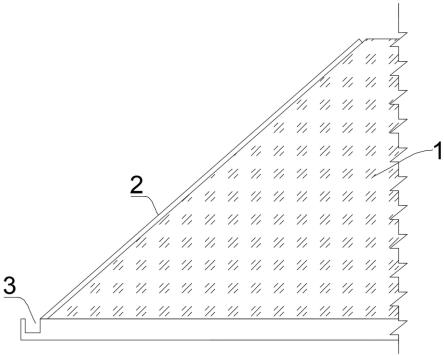

12.图1为本实用新型提供的一种水利工程用生态护坡保护支撑装置的结构示意图。
13.图2为本实用新型提供的排水机构的安装示意图。
14.图3为本实用新型提供的排水组件的结构示意图。
15.图4为本实用新型提供的排水组件的连接示意图。
16.图5为本实用新型提供的图3中a处的放大示意图。
17.附图中：1、护坡；2、排水机构；201、排水组件；2011、导流板；2012、连接柱；2013、安装座；2014、插槽；2015、插板；3、排水沟。
具体实施方式
18.下面结合具体实施方式对本实用新型的技术方案作进一步详细地说明。
19.如图1和图2所示，本实用新型实施例中，一种水利工程用生态护坡保护支撑装置，包括排水机构2，铺设在护坡1上，用于将护坡1上的雨水导流至排水沟3处，排水机构2包括若干组依次连接的排水组件201，所述排水组件201包括两组l型导流板2011，两组导流板2011之间通过连接柱2012连接，所述导流板2011通过固定件固定在地面上，相邻排水组件201靠近侧的导流板2011抵接，拼接形成的导流槽供雨水通过；
20.本实用新型在进行安装时，将两组l型导流板2011通过连接柱2012连接，导流板2011的开口侧朝向排水组件201的外侧，通过两组相邻的导流板2011抵接拼接成u型的导流槽，进行雨水的导流，实际在使用时，导流槽既可以用于对落至护坡1坡面的雨水进行导流，同时也可以对排水至护坡1坡面的污水进行导流；
21.同时多两组导流板2011和连接柱2012之间围成的空间可以用来种植植被等等，并不会对实际的护坡1绿化作业造成影响。
22.如图3和图5所示，本实用新型实施例中，同组所述导流板2011靠近侧分别设置有安装座2013，所述安装座2013用于固定安装对应连接柱2012；
23.具体的所述安装座2013与连接柱2012为拆卸式连接，实际在对排水组件201进行储存时，可将安装座2013与连接柱2012拆开进行存放，提高排水组件201的易用性，其中安装座2013与连接柱2012的安装方式可以为插销固定方式，或者螺母固定方式等等，只要满足拆卸式安装的要求即可；
24.同时所述导流板2011和安装柱的材质均可选择为可降解的塑料材质，由于排水组件201并不需要长时间保持，当护坡1土体在使用过程中逐渐坚实后，则不再需要排水组件201进行辅助排水，此时可将排水组件201进行拆除，同时在使用时发生的损坏塑料可进行讲解，不会对护坡1环境造成影响。
25.进一步的，所述固定件为固定钉，所述导流板2011上设有多组用于安装固定钉的安装孔。
26.如图3和图4所示，本实用新型实施例中，所述导流板2011底部设有多组插板2015以及插板槽2014，所述插板2015和插板槽2014分别连接在对应抵接导流板2011底部的插板槽2014和插板2015上，便于对排水组件201进行固定。
27.综合以上所述，本实用新型通过在护坡1上放置排水机构2，通过相邻l型导流板2011抵接形成u型的导流槽，对护坡1上的雨水进行导流，相对于土体导流，加快雨水的导流速度，避免了目前护坡1常为人工修筑且植被较少，土质较为松软，在遇到暴雨天气时，护坡1容易在雨水的冲刷下导致水土流失较快的问题。
