一种动力触探击数自动计数装置的制作方法

本技术涉及地基承载力性能试验装置，具体而言，涉及一种动力触探击数自动计数装置。

背景技术：

1、随着基建投资的加大，涌现了许许多多的工程建筑，对于一些浅基础的工程，通常采用的是用平板载荷试验来检测地基的承载能力，这种方式需要消耗较长的时间，较高的人力和物力，动力触探是一种新型的检测浅地基承载能力的方法，但是目前现有的动力触探装置一般都是手动控制，通过在支架上面设置一个重力锤，然后用绳子来拉动重力锤，同时在检测的过程中通过用笔在触探杆上标记的方式来计算触探杆下降的深度，从而来计算地基的承载能力，这种方式非常不便，容易造成计算误差。

技术实现思路

1、本实用新型的目的在于提供一种动力触探击数自动计数装置，其解决了传统手动控制动力触探装置，操作不方便以及测量误差大等问题。

2、本实用新型的实施例通过以下技术方案实现：一种动力触探击数自动计数装置,包括重锤、主导杆以及主探杆，所述主导杆竖直设置，所述主导杆下端设置有限位头，所述重锤滑动套设在所述主导杆上，所述主探杆与所述限位头螺纹连接，所述主探杆与所述主导杆同轴设置；

3、还包括若干深度测量组件，若干所示深度测量组件环绕设置在所述限位头上；

4、所述深度测量组件包括连接板、深度记录杆和电机，所述深度记录杆与所述主探杆同轴设置，所述深度记录杆上开设有齿轨，所述连接板一端与所述限位头连接，所述连接板另一端与所述深度记录杆滑动连接，所述电机设置在所述连接板上，所述电机的输出端设置有齿轮，所述齿轮与所述齿轨啮合。

5、还包括击数计数器、旋转传感器和处理器，所述击数计数器设置在所述限位头上，用于记录所述重锤与所述限位头撞击的次数；

6、所述旋转传感器设置在所述连接板上，用于记录所述齿轮旋转的圈数；

7、所述击数计数器和旋转传感器与所述处理器连接。

8、进一步的，还包括吊架、卷扬机和滑轮，所述滑轮设置在所述吊架上，所述滑轮绕设有钢丝绳，所述钢丝绳一端与所述卷扬机连接，所述钢丝绳另一端与所述重锤连接。

9、进一步的，还包括若干加长探杆，所述加长探杆两端分别设置有外螺纹和内螺纹，若干所述加长探杆可依次连接，所述加长探杆的一端可与所述限位头螺纹连接，所述加长探杆的另一端可与所述主探杆螺纹连接。

10、进一步的，还包括底座和两个限位环，所述底座上开设有通孔，若干所述深度记录杆围绕所述通孔圆周设置在所述底座上；

11、两个所述限位环分别连接若干所述深度记录杆上齿轨的两端。

12、进一步的，所述齿轨两端均设置有第一接近开关。

13、进一步的，还包括限位帽，所述限位帽设置在所述主导杆的顶端，所述限位帽上设置有第二接近开关。

14、本实用新型实施例的技术方案至少具有如下优点和有益效果：

15、本实用新型设计合理、结构简单，通过重锤自由下重锤击限位头，击数计数器设置在限位头上，用于记录重锤与限位头撞击的次数，在将主探杆往土壤里移动的同时，通过带动齿轮在齿轨上往下移动，旋转传感器设置在连接板上，用于记录齿轮旋转的圈数，进而计算出每次撞击的落距，通过在深度记录杆记录每一次撞击下降的高度，进而就是当前撞击的深度，当撞击到深度记录杆最下端后，若干电机通过齿轮与齿轨啮合，进而带动整个限位头往上移动，到达最高带点后，在主导杆和主探杆之间连接上加长探杆，然后继续撞击，处理器用于处理击数计数器和旋转传感器所记录的信号；通过计算撞击的次数和深度，来确定当前土壤的状态。

技术特征：

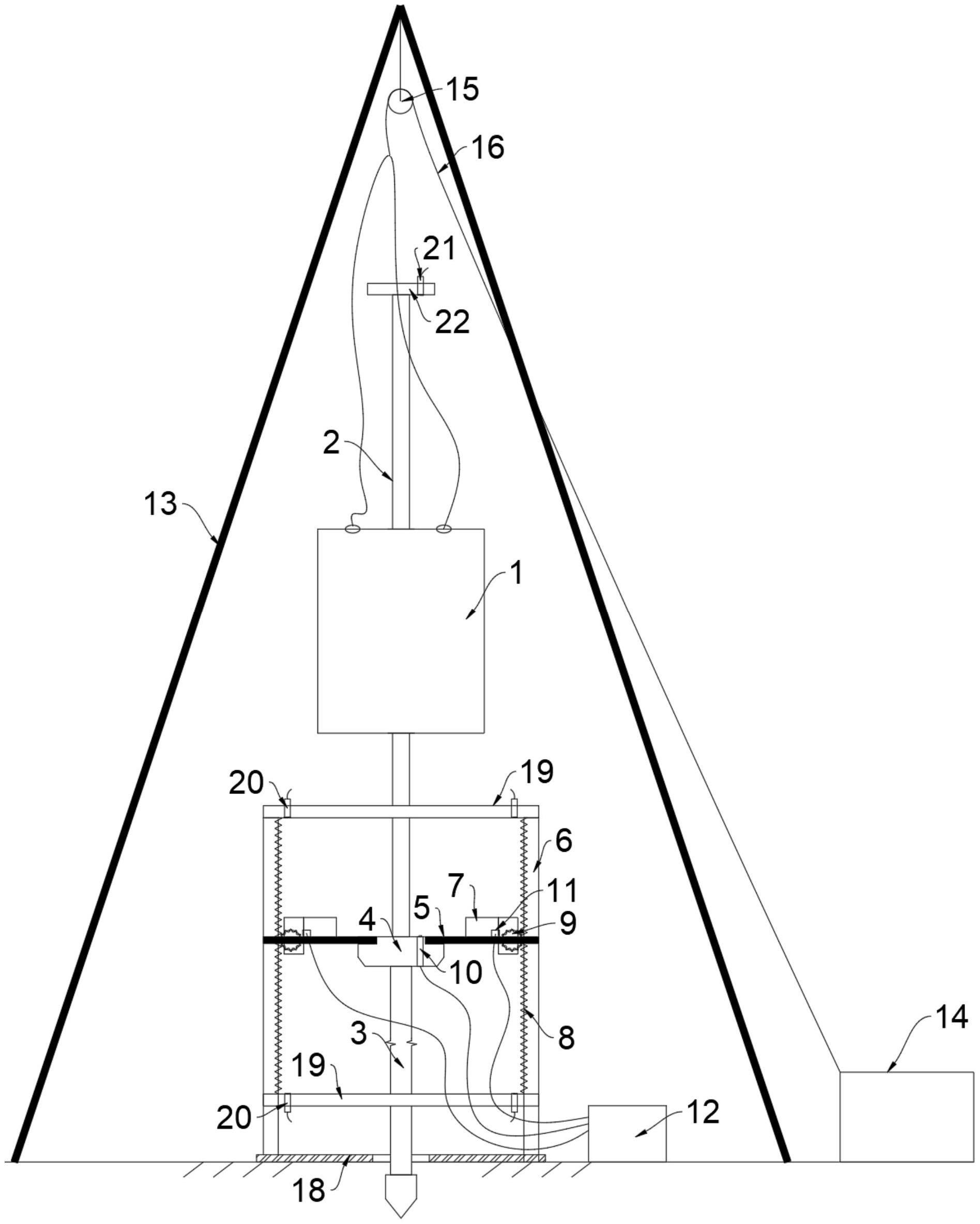

1.一种动力触探击数自动计数装置,包括重锤(1)、主导杆(2)以及主探杆(3)，所述主导杆(2)竖直设置，所述主导杆(2)下端设置有限位头(4)，所述重锤(1)滑动套设在所述主导杆(2)上，所述主探杆(3)与所述限位头(4)螺纹连接，所述主探杆(3)与所述主导杆(2)同轴设置；

2.根据权利要求1所述的一种动力触探击数自动计数装置，其特征在于，还包括吊架(13)、卷扬机(14)和滑轮(15)，所述滑轮(15)设置在所述吊架(13)上，所述滑轮(15)绕设有钢丝绳(16)，所述钢丝绳(16)一端与所述卷扬机(14)连接，所述钢丝绳(16)另一端与所述重锤(1)连接。

3.根据权利要求1-2任一所述的一种动力触探击数自动计数装置，其特征在于，还包括若干加长探杆(17)，所述加长探杆(17)两端分别设置有外螺纹和内螺纹，若干所述加长探杆(17)可依次连接，所述加长探杆(17)的一端可与所述限位头(4)螺纹连接，所述加长探杆(17)的另一端可与所述主探杆(3)螺纹连接。

4.根据权利要求3所述的一种动力触探击数自动计数装置，其特征在于，还包括底座(18)和两个限位环(19)，所述底座(18)上开设有通孔，若干所述深度记录杆(6)围绕所述通孔圆周设置在所述底座(18)上；

5.根据权利要求4所述的一种动力触探击数自动计数装置，其特征在于，所述齿轨(8)两端均设置有第一接近开关(20)。

6.根据权利要求5所述的一种动力触探击数自动计数装置，其特征在于，还包括限位帽(22)，所述限位帽(22)设置在所述主导杆(2)的顶端，所述限位帽(22)上设置有第二接近开关(21)。

技术总结
本技术提供了一种动力触探击数自动计数装置，涉及地基承载力性能试验装置技术领域，包括重锤、主导杆、主探杆以及深度测量组件，通过重锤自由下重锤击限位头，击数计数器设置在限位头上，用于记录重锤与限位头撞击的次数，旋转传感器设置在安装板上，用于记录齿轮旋转的圈数，进而计算出每次撞击的落距，当撞击到深度记录杆最下端后，若干电机通过齿轮与齿轨啮合，进而带动整个限位头往上移动，到达最高带点后，在主导杆和主探杆之间连接上加长探杆，然后继续撞击，处理器用于处理击数计数器和旋转传感器所记录的信号；通过计算撞击的次数和深度，来确定当前土壤的状态；解决了传统手动控制动力触探装置，操作不方便以及测量误差大等问题。

技术研发人员：宋永平,李少波,陈韬
受保护的技术使用者：四川蜀西地质工程勘测集团有限公司
技术研发日：20220805
技术公布日：2024/1/11
