一种用于强夯地基处理的接力排水结构的制作方法

本技术涉及地基处理排水，尤其涉及一种用于强夯地基处理的接力排水结构。

背景技术：

1、强夯地基是指用起重机械将大吨位夯锤起吊到6-30m高度后，自由落下，给地基土以强大的冲击能量的夯击，使土中出现冲击波和很大的冲击应力，迫使土层空隙压缩，土体局部液化，在夯击点周围产生裂隙，形成良好的排水通道，孔隙水和气体逸出，使土料重新排列，经时效压密达到固结，从而提高地基承载力，降低其压缩性的一种有效的地基加固方法。

2、现有的强夯地基处理方法一般联合采取降水措施，降水措施常采用常规管井降水及真空井点降水，由于常规管井及真空井抗震动及干扰性能差，强夯作用下会对管井及真空井产生较大破坏，影响后续排水效果及效率，为此，我们提出一种用于强夯地基处理的接力排水结构。

技术实现思路

1、本实用新型主要是解决上述现有降水措施常采用常规管井降水及真空井点降水，但是常规管井及真空井抗震动及干扰性能差，强夯作用下会对管井及真空井产生较大破坏的技术问题，提供通过在钻孔内部埋设吸附砂石将钻孔孔隙中水源快速吸附收集排出的方法，加速排水效果的一种用于强夯地基处理的接力排水结构。

2、为了实现上述目的，本实用新型采用了如下技术方案，一种用于强夯地基处理的接力排水结构，包括强夯地基和通过外部震击设备震击成型的震击坑，所述震击坑的内部开设有钻孔，所述钻孔的内部埋设有外管，所述外管的内部设置有多组调节内管，所述调节内管的内部底部靠近调节内管边缘处位置固定安装有承载网，所述调节内管的内部设置有与承载网承载的砂袋，所述砂袋的内部填充有可以对强夯地基内部孔隙水进行渗透吸收的砂石，所述外管和调节内管的外壁相对应位置均开设有用于水源渗透的渗透孔。

3、作为优选，所述钻孔的顶部设置有与外部吸力泵体相配合吸气的吸水管，所述吸水管的底部分别固定安装有与吸水管一体成型的外层吸罩和内置吸管。

4、作为优选，所述外层吸罩的底部通过密封圈与外管的顶部边缘处位置呈相互贴合在一起，所述内置吸管的底部与最上方的砂袋相互接触呈吸水状态。

5、作为优选，多组所述调节内管的顶部边缘处依次开设有呈环绕分布的圆槽，所述圆槽的内部开设有贯穿至下一组调节内管的顶部边缘处上的安装螺孔，每两组所述调节内管内部的安装螺孔中通过安装螺栓螺纹装配固定在一起。

6、作为优选，所述调节内管中砂袋内部砂石在吸收水源后，通过安装螺栓可以将多组调节内管进行拆卸对其砂袋整体重新进行更换使连续吸水使用。

7、有益效果

8、本实用新型提供了一种用于强夯地基处理的接力排水结构。具备以下有益效果：

9、(1)、该一种用于强夯地基处理的接力排水结构，该震击坑内部整体装置可以对强夯地基自身内部震击产生的孔隙水进行吸收排除使用，现有的强夯地基处理方法一般联合采取降水措施，降水措施常采用常规管井降水及真空井点降水，由于常规管井及真空井抗震动及干扰性能差，强夯作用下会对管井及真空井产生较大破坏，影响后续排水效果及效率，当强夯地基在强夯作用下，该钻孔内部通过外管内部设置有多组排列安装的调节内管，调节内管内部通过承载网设置有内部存储有吸水砂石的砂袋，这时强夯地基内部强夯作用下产生的孔隙水便会通过外管和调节内管内部的渗透孔渗透进入调节内管中与砂袋内部的吸水砂石接触被砂石吸附，且多组砂袋延伸至钻孔底部深处，这样通过砂袋自身可以有效将产生的水源快速吸附收集，且震击坑的顶部设置有与外部吸力设备相配合吸气的吸水管，吸水管通过外层吸罩底部的密封圈在与最上方的钻孔顶部边缘处贴合后，吸水管内部产生的吸气便可以使调节内管内部多组砂袋中的水源向上流动被内置吸管排出，加速收集排水，从而达到提高排水效果及效率的效果。

10、(2)、该一种用于强夯地基处理的接力排水结构，该外管内部多组调节内管在对接排列时，可以通过每组调节内管上顶部边缘处开设有的圆槽使安装螺栓与圆槽内部安装螺孔螺纹装配，使每两组调节内管之间呈固定装配在一起，且每两组调节内管呈对接安装，在调节内管内部的砂袋吸水收集后，可以将多组调节内管提升并依次拆卸更换新的砂袋使重新连续吸水排出使用，从而达到方便连续快速吸水排出使用的效果。

技术特征：

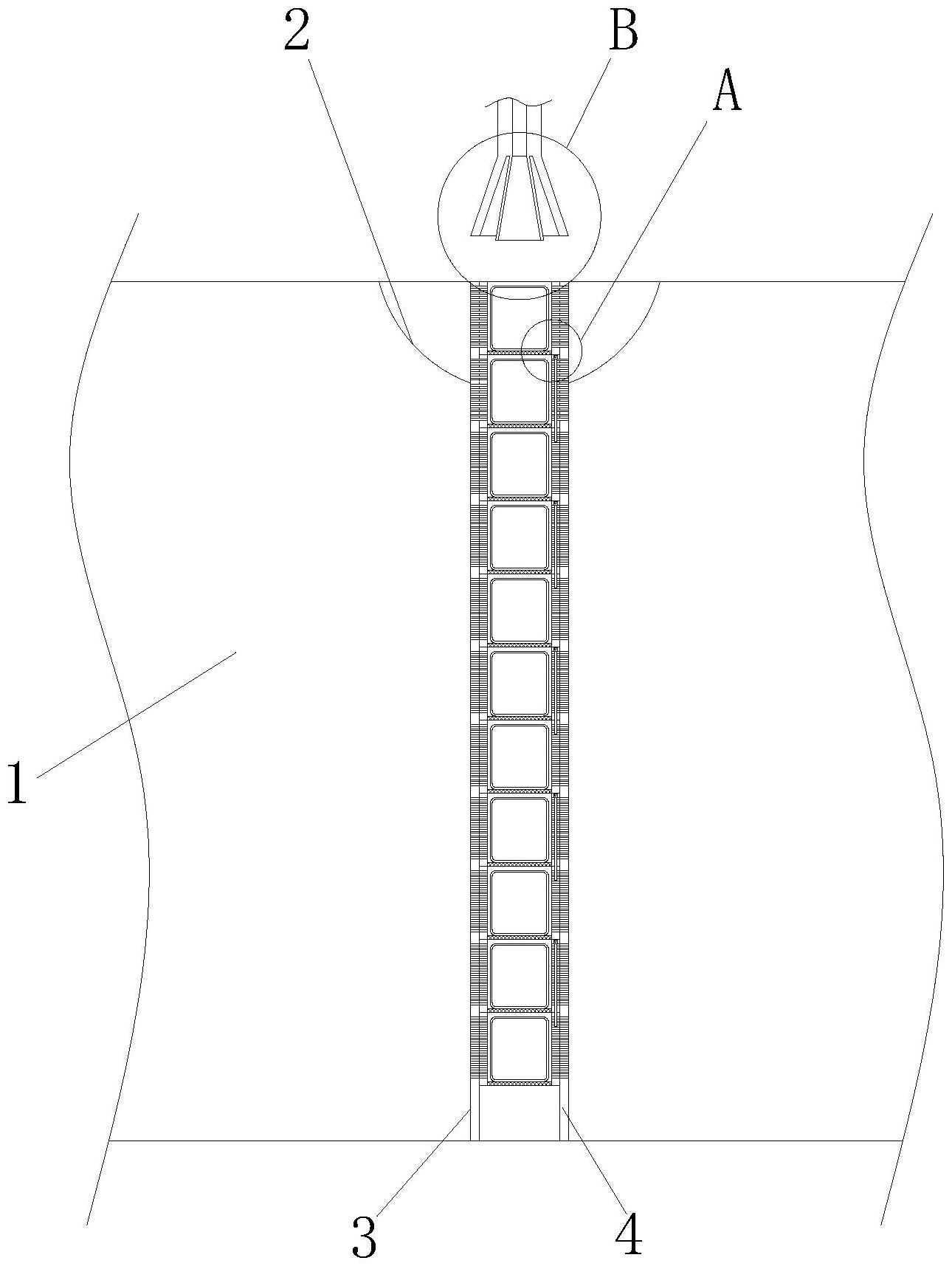

1.一种用于强夯地基处理的接力排水结构，包括强夯地基(1)和通过外部震击设备震击成型的震击坑(2)，震击坑(2)的内部开设有钻孔(3)，其特征在于：钻孔(3)的内部埋设有外管(4)，外管(4)的内部设置有多组调节内管(5)，调节内管(5)的内部底部靠近调节内管(5)边缘处位置固定安装有承载网(6)，调节内管(5)的内部设置有与承载网(6)承载的砂袋(7)，砂袋(7)的内部填充有可以对强夯地基(1)内部孔隙水进行渗透吸收的砂石，外管(4)和调节内管(5)的外壁相对应位置均开设有用于水源渗透的渗透孔(8)。

2.根据权利要求1所述的一种用于强夯地基处理的接力排水结构，其特征在于：钻孔(3)的顶部设置有与外部吸力泵体相配合吸气的吸水管(9)，吸水管(9)的底部分别固定安装有与吸水管(9)一体成型的外层吸罩(10)和内置吸管(11)。

3.根据权利要求2所述的一种用于强夯地基处理的接力排水结构，其特征在于：外层吸罩(10)的底部通过密封圈(15)与外管(4)的顶部边缘处位置呈相互贴合在一起，内置吸管(11)的底部与最上方的砂袋(7)相互接触呈吸水状态。

4.根据权利要求1所述的一种用于强夯地基处理的接力排水结构，其特征在于：多组调节内管(5)的顶部边缘处依次开设有呈环绕分布的圆槽(12)，圆槽(12)的内部开设有贯穿至下一组调节内管(5)的顶部边缘处上的安装螺孔(13)，每两组调节内管(5)内部的安装螺孔(13)中通过安装螺栓(14)螺纹装配固定在一起。

5.根据权利要求4所述的一种用于强夯地基处理的接力排水结构，其特征在于：调节内管(5)中砂袋(7)内部砂石在吸收水源后，通过安装螺栓(14)可以将多组调节内管(5)进行拆卸对其砂袋(7)整体重新进行更换使连续吸水使用。

技术总结
本技术涉及地基处理排水技术领域，且公开了一种用于强夯地基处理的接力排水结构，包括强夯地基和通过外部震击设备震击成型的震击坑，震击坑的内部开设有钻孔，钻孔的内部埋设有外管，本技术中，当强夯地基在强夯作用下，强夯地基内部强夯作用下产生的孔隙水会通过外管和调节内管内部的渗透孔渗透进入调节内管中与砂袋内部的吸水砂石接触被砂石吸附，这样通过砂袋自身可以有效将产生的水源快速吸附收集，且震击坑的顶部的吸水管通过外层吸罩底部的密封圈在与最上方的钻孔顶部边缘处贴合后，吸水管内部产生的吸气便可以使调节内管内部多组砂袋中的水源向上流动被内置吸管排出，加速收集排水，从而达到提高排水效果及效率的效果。

技术研发人员：张军舰
受保护的技术使用者：张军舰
技术研发日：20220927
技术公布日：2024/1/11
