一种地漏过滤网的制作方法

本技术涉及五金卫浴产品领域，特别是一种组装地漏所用滤网件。

背景技术：

1、目前，市场上常见安装于地漏产品上的过滤网件，基本上都是采用金属片材冲制出方形或圆形状、并同步在片材冲制出若干过水小孔来构成。这种结构的过滤网件，仅仅实现了过滤杂物、垃圾的功能，完全没有快速排水、防止积水的结构设计，完全不考虑迅速排水问题。这样，使得极大部分地漏在实际的生活运用，经常排水效率低，卫生间容易发生积水、排水畅顺的现象。因此，鉴于现有地漏过滤网件所存在的不足，十分必要对其结构进行优化与重新定义。

技术实现思路

1、本实用新型的目的在于解决上述问题和不足，提供一种地漏过滤网，该地漏过滤网通过特有排水敞口结构、圆弧斜坡结构及滤网部结构，以此来形成迅速排水的科恩达效应，完全杜绝了积水问题，使地漏产品能达到迅速、畅顺排水的目的，而且采用一体化结构设计，加工简单、生产效率高。

2、本实用新型的技术方案是这样实现的：一种地漏过滤网，包括过滤网本体，其特点在于所述过滤网本体设有一体成型的排水敞口，在排水敞口的四周侧壁上还设有一体成型的圆弧斜坡结构，在排水敞口的底部设有一体成型的滤网部。

3、进一步地，所述滤网部上还设有提手部。

4、又进一步地，所述圆弧斜坡结构上还设有若干个沿其圆弧斜坡结构等间距布置的加速排水辅助孔。

5、再进一步地，所述圆弧斜坡结构上还设有与过滤网本体颜色不相同的装饰环。

6、本实用新型的有益效果：本实用新型通过特有排水敞口结构、圆弧斜坡结构及滤网部结构，以此来形成迅速排水的科恩达效应，完全杜绝了积水问题，使地漏产品能达到迅速、畅顺排水的目的，而且采用一体化结构设计，加工简单、生产效率高。本实用新型有效解决了现有极大部分地漏在实际的生活运用，经常排水效率低，卫生间容易发生积水、排水畅顺等不足。

技术特征：

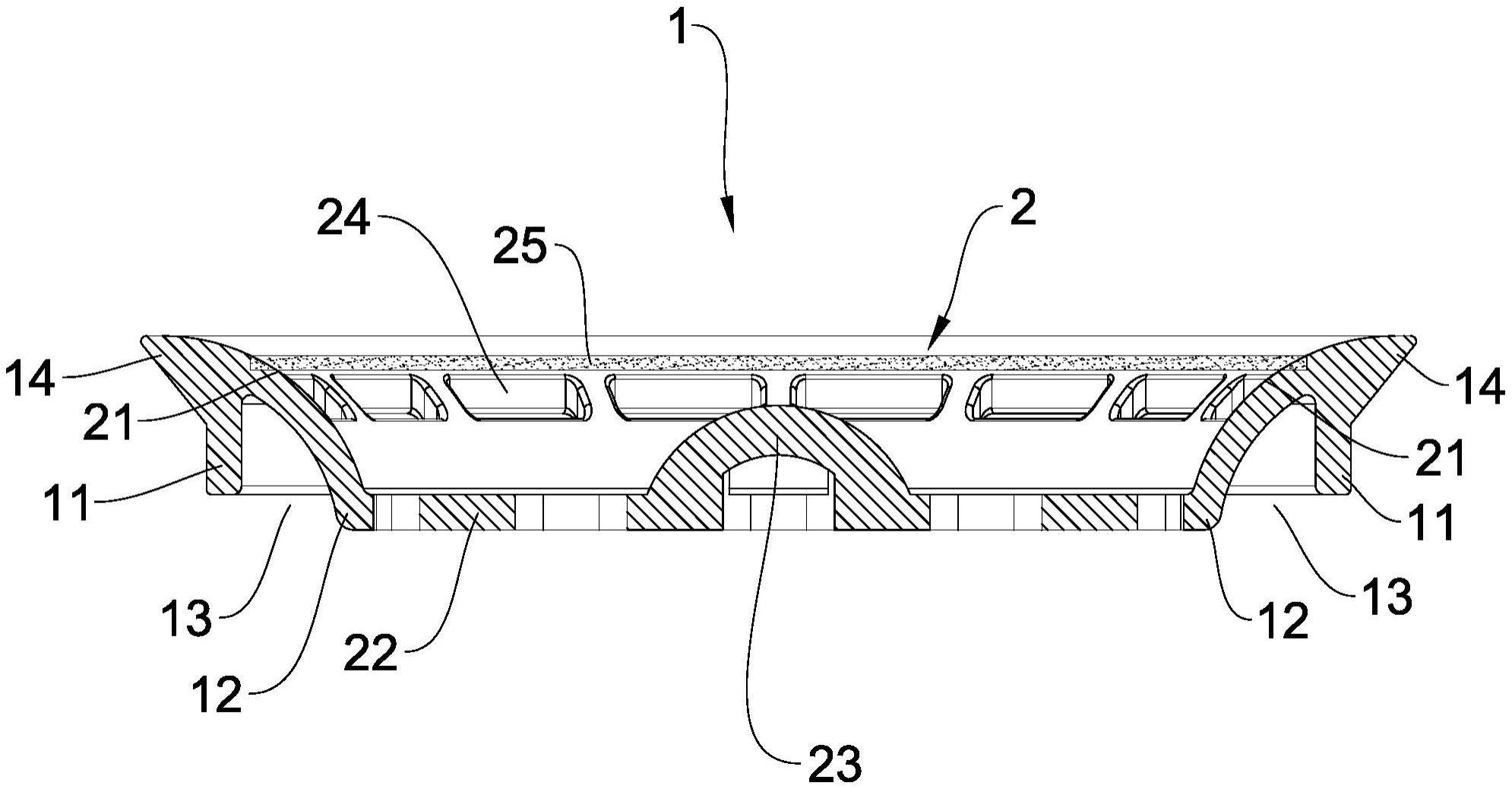

1.一种地漏过滤网，包括过滤网本体（1），其特征在于：所述过滤网本体（1）设有一体成型的排水敞口（2），在排水敞口（2）的四周侧壁上还设有一体成型的圆弧斜坡结构（21），在排水敞口（2）的底部设有一体成型的滤网部（22）。

2.根据权利要求1所述地漏过滤网，其特征在于：所述滤网部（22）上还设有提手部（23）。

3.根据权利要求2所述地漏过滤网，其特征在于：所述提手部（23）为圆弧拱形提手部。

4.根据权利要求1所述地漏过滤网，其特征在于：所述圆弧斜坡结构（21）上还设有若干个沿其圆弧斜坡结构（21）等间距布置的加速排水辅助孔（24）。

5.根据权利要求4所述地漏过滤网，其特征在于：所述加速排水辅助孔（24）为长形方孔、或者椭圆形孔、或者圆形孔。

6.根据权利要求1所述地漏过滤网，其特征在于：所述圆弧斜坡结构（21）上还设有与过滤网本体（1）颜色不相同的装饰环（25）。

7.根据权利要求1所述地漏过滤网，其特征在于：所述滤网部（22）为蜂窝结构滤网部。

8.根据权利要求1所述地漏过滤网，其特征在于：所述过滤网本体（1）外侧四周还设有一体成型的外套接部（11）。

9.根据权利要求8所述地漏过滤网，其特征在于：在位于外套接部（11）上方的过滤网本体（1）外侧四周还设有一体成型的外延翻边部（14）。

10.根据权利要求8所述地漏过滤网，其特征在于：所述过滤网本体（1）的底部还设有一体成型的内套接部（12），在外套接部（11）与内套接部（12）之间还形成有内凹环槽（13）。

技术总结
本技术涉及一种地漏过滤网，包括过滤网本体，其特点在于所述过滤网本体设有一体成型的排水敞口，在排水敞口的四周侧壁上还设有一体成型的圆弧斜坡结构，在排水敞口的底部设有一体成型的滤网部。本地漏过滤网通过特有排水敞口结构、圆弧斜坡结构及滤网部结构，以此来形成迅速排水的科恩达效应，完全杜绝了积水问题，使地漏产品能达到迅速、畅顺排水的目的，而且采用一体化结构设计，加工简单、生产效率高。

技术研发人员：方南翔
受保护的技术使用者：开平市雷井水暖技术开发有限公司
技术研发日：20220902
技术公布日：2024/1/11
