一种大蒜播种机用大蒜排种器的制作方法

本技术涉及大蒜播种机械。

背景技术：

1、我公司于2010年提交了发明名称为“一种大蒜播种机”的专利申请，中国专利公开号：cn111630987a、公开日2020年9月8日。该产品取得了良好的市场反应。我公司研发团队经过对该产品长期的深入研究，发现该技术方案仍有需要进一步改进的地方：

2、1.该产品具有的下述结构：大蒜排种器通过设置在大蒜排种箱的箱体底部的大蒜排种器嵌合孔与大蒜排种箱嵌合在一起，并通过皮质挡板将大蒜排种器嵌合孔遮盖，当复合式种勺经过大蒜排种器嵌合孔时将皮质挡板向上掀起以使其通过，当复合式种勺经过大蒜排种器嵌合孔之后皮质挡板落下将大蒜排种器嵌合孔遮盖，以防止蒜种由链条与大蒜排种器嵌合孔之间的空隙掉落；

3、存在如下问题：当复合式种勺经过大蒜排种器嵌合孔时将皮质挡板向上掀起时，会将皮质挡板上方的蒜种掀到旁边，因此，在复合式种勺刚由底部进入大蒜排种箱时是取不到蒜种的，从而对取种勺的取种造成一定的影响，尤其当大蒜排种箱内的蒜种较少时，取种勺将取不到蒜种，以使选种勺出现空位，从而在播种过程中产生漏播现象，同时由于还会使复合式种勺与皮质挡板在摩擦过程中产生磨损，并增加运行阻力；

4、2. 该产品具有的上述结构及下述结构：复合式种勺包括取种勺和选种勺，选种勺的腔体可容纳一枚蒜种，所述取种勺的腔体可容纳两枚以上蒜种，取种勺在所述大蒜排种箱内拾取多枚蒜种；

5、存在如下问题：上述结构取种勺只能在大蒜排种箱内取种，为保证取种精度（单颗），取种勺就需要做的比较宽大，当大蒜排种箱内的蒜种较少时，由于取种勺的腔体深度的限制，在向上兜取过程中由于蒜种的不规则堆积有可能取不到蒜种（例如取种勺上方的蒜种正好排列在取种勺的腔体的边沿部位，取种勺上行过程中蒜种会由其边沿处向外滑落），尤其当大蒜排种箱内的蒜种较少时很容易取不到蒜种。

技术实现思路

1、本实用新型要解决的技术问题是提供一种大蒜播种机用大蒜排种器，它具有结构紧凑，能源消耗低，有效避免蒜种漏播与重播等特点。

2、为解决上述技术问题，本实用新型所采取的技术方案是：

3、一种大蒜播种机用大蒜排种器，包括大蒜传送链条支撑结构，大蒜传送链条和防蒜种掉落护罩；大蒜传送链条支撑结构包括与播种机构架体转动连接的一组链轮；大蒜传送链条包括链条和复合式种勺，复合式种勺间隔固定在链条上；链条与各链轮啮合连接并受其支撑形成具有蒜种输送播种通道的环状大蒜传送链条传动连接结构，蒜种输送播种通道按链条前进方向由前至后顺序为：首先是由下至上传送的蒜种拾取段，蒜种拾取段的上端经后置链轮向前折转进入由后至前传送的蒜种输送段，蒜种输送段的前端再经前置链轮向下折转进入由上至下传送的蒜种播种段，蒜种播种段的下端经下前置链轮折转，防蒜种掉落护罩将蒜种播种段罩住，以将蒜种限定在防蒜种掉落护罩内传送，且防止蒜种由防蒜种掉落护罩内壁与复合式种勺之间的缝隙滑落；与蒜种播种段的下端相对应的防蒜种掉落护罩下端部为蒜种排种口，并设有用于与驱动装置传动连接的大蒜排种器联动结构；

4、复合式种勺包括选种勺和大蒜承接导向板，选种勺的腔体可容纳一枚蒜种，在蒜种拾取段，选种勺开口朝向后方，大蒜承接导向板位于选种勺的下后方，其上表面为蒜种承接面，蒜种承接面与选种勺的腔体下侧内壁平滑过渡，且蒜种承接面由后端至前端向下倾斜，以形成蒜种导入通道，将蒜种导入选种勺的腔体内。

5、本实用新型进一步改进在于：

6、复合式种勺背面为由选种勺和大蒜承接导向板的后端面所形成的蒜种托盘，以在防蒜种掉落护罩内承接上方的选种勺掉落下来的蒜种。

7、大蒜排种器联动结构为轴毂联接结构：各大蒜排种器中下前置链轮的内孔与轴套固定连接，轴套的内孔为传动孔，其截面为多边形。

8、防蒜种掉落护罩与播种机构架体固定连接；在大蒜传送链条支撑结构中，与播种机构架体转动连接的一组链轮为四个，其分别为后置链轮，前置链轮，下前置链轮和下后置链轮，从而将大蒜传送链条支撑形成斜四边型；以便于减小环状大蒜传送链条传动连接结构的高度，蒜种播种段由上至下向后倾斜，从而减小大蒜播种机底部占用空间，使大蒜播种机小型化；蒜种拾取段由下至上向前倾斜。

9、采用上述技术方案所产生的有益效果在于：

10、将复合式种勺中由腔体可容纳两枚以上蒜种的取种勺改进为大蒜承接导向板，使复合式种勺的体积减小，并节约了制作成本；通过采用该复合式种勺结构，在大蒜排种器与大蒜排种箱的嵌合部位设置取种结构，复合式种勺由之前在大蒜排种箱内取种改为在取种结构内取种，增加了取种的可靠性，从而降低了漏播率；避免了之前通过皮质挡板将大蒜排种器嵌合孔遮盖这种结构，在复合式种勺与皮质挡板在摩擦过程中产生磨损，并增加运行阻力以及皮质挡板向上掀起时对蒜种造成损伤的缺点。

11、它具有结构紧凑，能源消耗低，有效避免蒜种漏播与重播等特点。

技术特征：

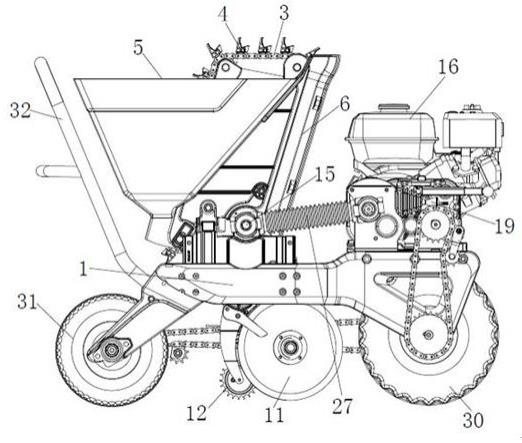

1.一种大蒜播种机用大蒜排种器，包括大蒜传送链条支撑结构，大蒜传送链条和防蒜种掉落护罩（6）；所述大蒜传送链条支撑结构包括与播种机构架体（2）转动连接的一组链轮；所述大蒜传送链条包括链条（3）和复合式种勺（4），所述复合式种勺（4）间隔固定在所述链条（3）上；所述链条（3）与各所述链轮啮合连接并受其支撑形成具有蒜种输送播种通道的环状大蒜传送链条传动连接结构，所述蒜种输送播种通道按链条（3）前进方向由前至后顺序为：首先是由下至上传送的蒜种拾取段，所述蒜种拾取段的上端经后置链轮（7）向前折转进入由后至前传送的蒜种输送段，所述蒜种输送段的前端再经前置链轮（8）向下折转进入由上至下传送的蒜种播种段，所述蒜种播种段的下端经下前置链轮（9）折转，所述防蒜种掉落护罩（6）将所述蒜种播种段罩住，以将蒜种限定在所述防蒜种掉落护罩（6）内传送，且防止蒜种由所述防蒜种掉落护罩（6）内壁与所述复合式种勺（4）之间的缝隙滑落；与所述蒜种播种段的下端相对应的所述防蒜种掉落护罩（6）下端部为蒜种排种口（10），并设有用于与驱动装置传动连接的大蒜排种器联动结构；其特征在于：

2.根据权利要求1所述的一种大蒜播种机用大蒜排种器，其特征在于：所述复合式种勺（4）背面为由选种勺（4-2）和大蒜承接导向板（4-1）的后端面所形成的蒜种托盘（4-3），以在所述防蒜种掉落护罩（6）内承接上方的所述选种勺（4-2）掉落下来的蒜种。

3.根据权利要求1或2所述的一种大蒜播种机用大蒜排种器，其特征在于：所述大蒜排种器联动结构为轴毂联接结构：各所述大蒜排种器中所述下前置链轮（9）的内孔与轴套（14）固定连接，所述轴套（14）的内孔为传动孔，其截面为多边形。

4.根据权利要求1～3中任一项权利要求所述的一种大蒜播种机用大蒜排种器，其特征在于：所述防蒜种掉落护罩（6）与所述播种机构架体（2）固定连接；在所述大蒜传送链条支撑结构中，与所述播种机构架体（2）转动连接的一组链轮为四个，其分别为后置链轮（7），前置链轮（8），下前置链轮（9）和下后置链轮（13），从而将所述大蒜传送链条支撑形成斜四边型；以便于减小所述环状大蒜传送链条传动连接结构的高度，所述蒜种播种段由上至下向后倾斜，从而减小所述大蒜播种机底部占用空间，使所述大蒜播种机小型化；所述蒜种拾取段由下至上向前倾斜。

技术总结
本技术公开了一种大蒜播种机用大蒜排种器，属于大蒜播种机械技术领域。包括大蒜传送链条支撑结构，大蒜传送链条和防蒜种掉落护罩；大蒜传送链条支撑结构包括与播种机构架体转动连接的一组链轮；大蒜传送链条包括链条和复合式种勺，复合式种勺间隔固定在链条上；复合式种勺包括选种勺和大蒜承接导向板，选种勺的腔体可容纳一枚蒜种，在蒜种拾取段，选种勺开口朝向后方，大蒜承接导向板位于选种勺的下后方，其上表面为蒜种承接面，蒜种承接面与选种勺的腔体下侧内壁平滑过渡，且蒜种承接面由后端至前端向下倾斜，以形成蒜种导入通道，将蒜种导入选种勺的腔体内。它具有结构紧凑，能源消耗低，有效避免蒜种漏播与重播等特点。

技术研发人员：邱小宝
受保护的技术使用者：霸州市海宝科技有限公司
技术研发日：20220722
技术公布日：2024/1/11
