一种苗木培育机构的制作方法

本技术属于花卉种植，尤其涉及一种苗木培育机构。

背景技术：

1、随着现代人们生活水平的日渐提升，人们对生活品质的追求越来越高，在闲暇时刻养养花草，不仅可以打发时间而且极具观赏性，花卉在种植前期，需要对其进行播种育苗，而育苗的期间需要经常给苗木浇水施肥，以保证苗木的茁壮生长。

2、传统的对花卉进行浇水施肥，通常是直接利用水壶进行浇灌，然水壶喷洒经常会由于枝叶的阻挡而使得水流滴落在地面，这不仅造成浪费而且增加浇水的难度，对于施肥时也需要用手将枝叶拨弄到一侧再进行放置，然这样的方式使得肥料难以渗入土壤中，施肥的效果较差，而将肥料加入到水源中再喷洒，又会出现肥料溶解不彻底的情况。由此有必要做出改进。

技术实现思路

1、本实用新型的目的是针对上述存在的技术问题，提供一种苗木培育机构，达到了提高浇水施肥的效率以及减少浇水时水流滴落造成浪费的效果。

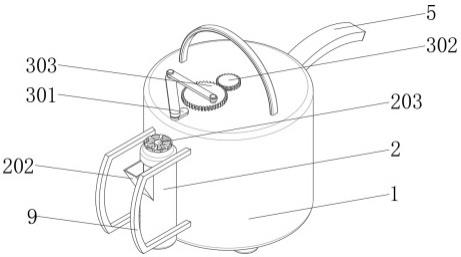

2、有鉴于此，本实用新型提供一种苗木培育机构，包括桶体，还包括：

3、加料组件，所述加料组件设置在桶体外部的一侧；

4、混合组件，所述混合组件设置在桶体的顶端；

5、浇灌斗，所述浇灌斗固定焊接在桶体外部远离加料组件的一侧；

6、其中，所述桶体的下表面等间距固定焊接有支脚，所述支脚共设置有三个，所述浇灌斗呈弧形设置，且所述浇灌斗的内部与桶体的内部相连通。

7、在本技术方案中，通过设置有一个弯曲且长度较长的浇灌斗，便于后期浇水时可以将浇灌斗插入到叶片的之间（即直接将浇灌斗插入到苗木的根茎处），从而提高浇灌的效率，也避免由于叶片遮挡导致浇灌的水流滴落造成浪费的情况发生。

8、在上述技术方案中，进一步的，所述加料组件包括：

9、研磨筒，所述研磨筒固定焊接在桶体外部的一侧，所述研磨筒远离桶体的一侧固定焊接有加料斗，所述加料斗与研磨筒的内部相连通，所述研磨筒的内部通过转轴转动安装有粉碎辊，所述研磨筒的顶端转动安装有手轮，所述手轮的底端与转轴的顶端固定连接；

10、其中，所述粉碎辊的外壁与研磨筒的内壁接触连接。

11、在本技术方案中，通过转动手轮带动粉碎辊转动，粉碎辊转动就会与研磨筒的内壁产生摩擦，从而将从加料斗加入的固体肥料进行研磨粉碎，粉碎后的肥料会通过通孔与桶体内部的水体混合，避免由于固体肥料体积较大难以彻底溶解的情况发生，提高后期的施肥效率。

12、在上述技术方案中，进一步的，所述混合组件包括：

13、固定块、齿轮二和转杆，所述固定块固定焊接在桶体的顶部，所述固定块的上表面转动安装有转板一，所述齿轮二通过转轴转动安装在桶体的顶部，所述齿轮二的上表面转动安装有转板二，所述转板二的另一端与转板一的另一端通过转轴转动连接，所述转杆转动安装在桶体的内部，所述转杆的表面等间距固定安装有混合叶片，所述混合叶片共设置有两组，所述转杆的顶端贯穿桶体的顶部并固定安装有齿轮一；

14、其中，所述齿轮一与齿轮二相啮合。

15、在本技术方案中，通过转动转板一可以带动转板二转动，转板二转动又能带动齿轮二转动，而齿轮二转动与之啮合的齿轮一就会带动转杆转动，转杆转动就会带动混合叶片快速旋转，而混合叶片旋转能够带动水流转动从而使得粉碎后的肥料能够及时均匀的与水体混合，避免肥料沉淀出现混合不均的情况，也提高了后期肥料喷洒的效率。

16、在上述技术方案中，进一步的：

17、所述研磨筒的底部与桶体的底部之间贯穿开设有通孔，且所述研磨筒内部的底部呈倾斜设置。

18、在本技术方案中，将研磨筒与桶体之间打孔，便于后期研磨粉碎后的肥料直接进入与水体混合，避免对肥料进行遮挡导致肥料与水源混合不彻底造成浪费的情况发生，此外研磨筒底部设置倾斜，更加利于肥料的滑落，能够有效避免肥料堆积在研磨筒的底部。

19、在上述技术方案中，进一步的：

20、所述桶体的表面贯穿开设有凹槽，凹槽的内部固定安装有液位窗，所述液位窗的一侧设置有刻度线，且所述液位窗位于浇灌斗的正下方。

21、在本技术方案中，通过安装有液位窗便于后期及时对桶体内部剩余水量的观察，从而方便培育人员及时添加水源，刻度线的设置则方便培育人们了解到浇灌的用量，从而对每个苗木浇灌水量的控制。

22、在上述技术方案中，进一步的，还包括：

23、弧形杆，所述弧形杆固定焊接在桶体的顶部。

24、在本技术方案中，通过在桶体的顶部安装上弧形杆，便于前期对桶体的拿取，避免桶体拿置倾斜导致水流滴落溢出的情况发生。

25、在上述技术方案中，进一步的，还包括：

26、提拉杆，所述提拉杆共设置有两个，两个所述提拉杆均固定焊接在桶体的外部，两个所述提拉杆分别位于研磨筒的两侧。

27、在本技术方案中，通过两个提拉杆的设置，方便后期对桶体的倾斜浇灌。

28、本实用新型的有益效果是：

29、1.通过转动手轮带动粉碎辊转动，粉碎辊转动就会与研磨筒的内壁产生摩擦，从而将从加料斗加入的固体肥料进行研磨粉碎，粉碎后的肥料会通过通孔与桶体内部的水体混合，避免由于固体肥料体积较大难以彻底溶解的情况发生，提高后期的施肥效率；

30、2.通过转动转板一可以带动转板二转动，转板二转动又能带动齿轮二转动，而齿轮二转动与之啮合的齿轮一就会带动转杆转动，转杆转动就会带动混合叶片快速旋转，而混合叶片旋转能够带动水流转动从而使得粉碎后的肥料能够及时均匀的与水体混合，避免肥料沉淀出现混合不均的情况，也提高了后期肥料喷洒的效率；

31、3.将研磨筒与桶体之间打孔，便于后期研磨粉碎后的肥料直接进入与水体混合，避免对肥料进行遮挡导致肥料与水源混合不彻底造成浪费的情况发生，此外研磨筒底部设置倾斜，更加利于肥料的滑落，能够有效避免肥料堆积在研磨筒的底部；

32、4.通过安装有液位窗便于后期及时对桶体内部剩余水量的观察，从而方便培育人员及时添加水源，刻度线的设置则方便培育人们了解到浇灌的用量，从而对每个苗木浇灌水量的控制。

技术特征：

1.一种苗木培育机构，包括桶体（1），其特征在于，还包括：

2.根据权利要求1所述的一种苗木培育机构，其特征在于，所述加料组件（2）包括：

3.根据权利要求1所述的一种苗木培育机构，其特征在于，所述混合组件（3）包括：

4.根据权利要求2所述的一种苗木培育机构，其特征在于：

5.根据权利要求1所述的一种苗木培育机构，其特征在于：

6.根据权利要求1所述的一种苗木培育机构，其特征在于，还包括：

7.根据权利要求2所述的一种苗木培育机构，其特征在于，还包括：

技术总结
本技术属于花卉种植技术领域，尤其涉及一种苗木培育机构，包括桶体，还包括：加料组件，所述加料组件设置在桶体外部的一侧；混合组件，所述混合组件设置在桶体的顶端；浇灌斗，所述浇灌斗固定焊接在桶体外部远离加料组件的一侧；其中，所述桶体的下表面等间距固定焊接有支脚，所述支脚共设置有三个，所述浇灌斗呈弧形设置，且所述浇灌斗的内部与桶体的内部相连通。相对于现有技术，本技术达到了提高浇水施肥的效率以及减少浇水时水流滴落造成浪费的效果。

技术研发人员：刘福亮,李炳海,纪海滨
受保护的技术使用者：东营市双福华世农业开发有限公司
技术研发日：20230104
技术公布日：2024/1/11
