一种用于水利工程的坡体支撑结构的制作方法

本技术涉及一种用于水利工程的坡体支撑结构，属于水利护坡的。

背景技术：

1、经过检索，申请号为cn202220224579.x的中国专利公开的一种水土保护生态护坡，其技术要点在于：包括由水泥浇筑形成的坡体，所述坡体内填充有土壤填料，所述坡体坡面处浇筑形成有凹槽，所述凹槽内放置有网格模板，所述凹槽内部通过所述网格模板划分为若干个种植区，所述种植区内放置有若干个相互接触的护坡砖。

2、上述方案虽然减少了水土的流失，但是护坡砖体结构较为简单，与土层之间连接不够稳定，容易发生脱离的情况，导致坡体表面的泥土很容易随水流进入到水利工程的内部，不但不能保护坡体表面的泥土，还会使水利工程的内部产生大量的淤泥。

3、因此需要提出一种新的方案来解决这个问题。

技术实现思路

1、本实用新型所要解决的技术问题在于：提供一种用于水利工程的坡体支撑结构，它解决了现有技术中护坡砖容易发生脱落的问题。

2、本实用新型所要解决的技术问题采取以下技术方案来实现：

3、一种用于水利工程的坡体支撑结构，包括若干呈矩阵状排布的砖体、设置于每相邻四个砖体之间的连接件，所述砖体呈矩形设置，且所述砖体四角处均开设有沿其厚度方向贯穿的扇形槽，相邻四个所述砖体的扇形槽相配合形成穿孔，所述连接件包括滑动连接于所述穿孔内的螺杆、固定连接于所述螺杆顶部的限位块。

4、本实用新型进一步设置为：所述砖体中部开设有沿其厚道方向贯穿的种植槽。

5、本实用新型进一步设置为：所述砖体顶面开设有渗水孔，所述渗水孔底部连通于所述种植槽侧壁。

6、本实用新型进一步设置为：所述砖体其中两相邻的侧壁均固定连接有定位块，所述砖体其中另两相邻的侧壁均开设有与所述定位块相配合的定位槽。

7、本实用新型进一步设置为：所述定位块和所述定位槽截面均呈半圆形，且相邻两所述砖体之间呈间隙设置。

8、本实用新型进一步设置为：所述砖体顶部四角处均开设有与所述扇形槽相连通的收纳槽，相邻四个所述砖体的所述收纳槽相配合形成位于所述穿孔顶部的沉孔，所述限位块滑动插接于所述沉孔内。

9、本实用新型进一步设置为：所述沉孔底面开设有绕其周向延伸的限位环槽，所述限位块底部固定连接有绕所述螺杆周向延伸的定位环，所述定位环滑动插接于所述限位环槽内。

10、本实用新型进一步设置为：所述限位块顶面开设有六角槽。

11、本实用新型的有益效果是：

12、1.通过设置砖体和连接件，在将砖体铺设在坡体上时，将砖体呈矩阵状排布，使相邻的四块砖体之间的扇形槽之间相配合形成穿孔，此时将螺杆穿入穿孔内，并使螺杆底部通过旋转攻入土层内，并在限位块的配合下，对砖体的边角进行限位和固定，使得砖体不易发生脱离的情况；

13、2.通过在砖体侧壁设置定位块和定位槽，在对相邻两个砖体进行铺设时，通过将其中一个砖体的定位块插入相邻砖体的定位槽内，从而使相邻的砖体之间形成整体，减少砖体之间发生脱离的情况；

14、3.通过在砖体中部设置种植槽，以便于在砖体中部种植植被，以减少泥土流失的情况，且通过在砖体上设置渗水孔，以便于雨水通过渗水孔进入种植槽内，对植被进行供水。

技术特征：

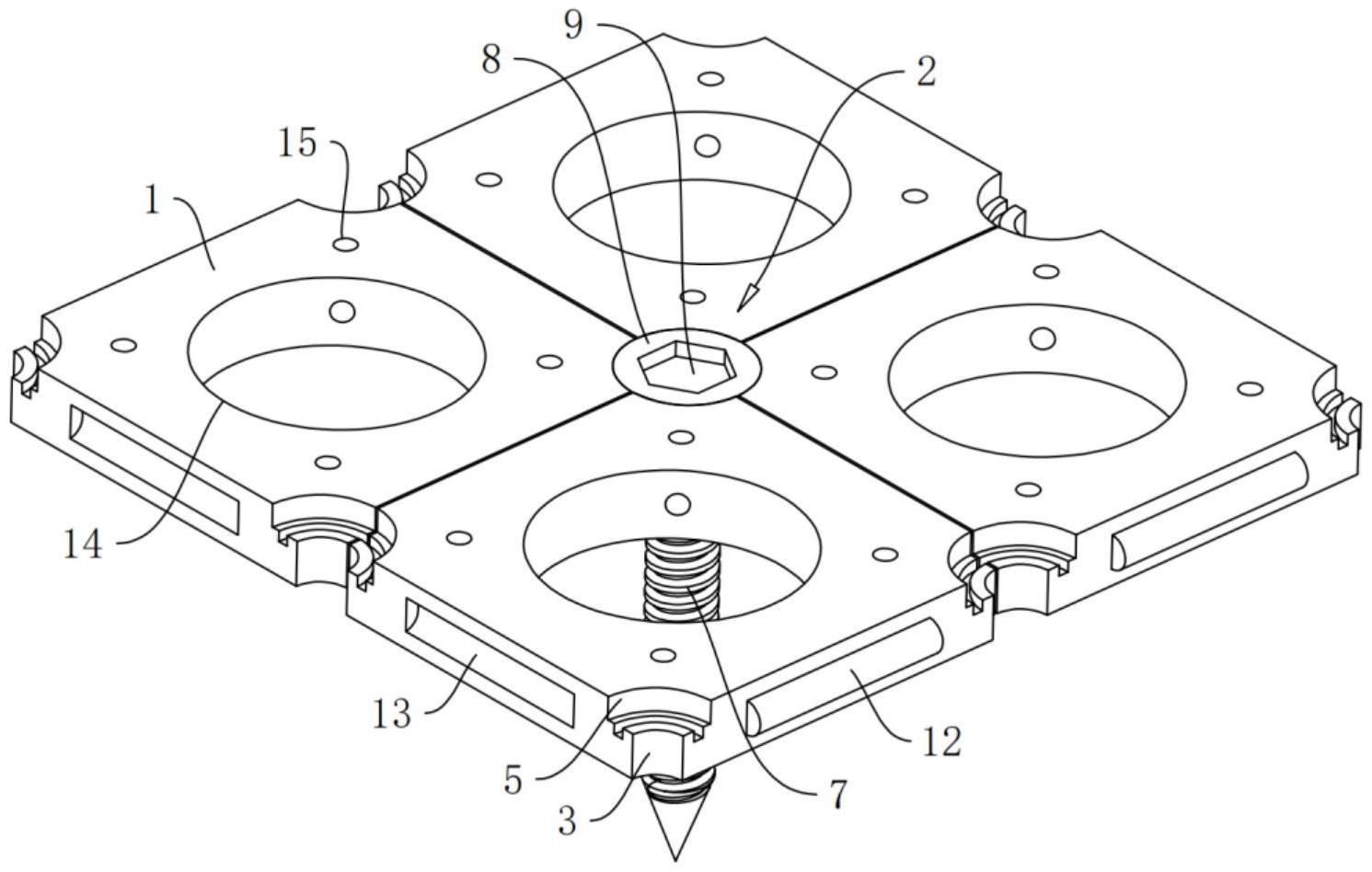

1.一种用于水利工程的坡体支撑结构，其特征在于：包括若干呈矩阵状排布的砖体(1)、设置于每相邻四个砖体(1)之间的连接件(2)，所述砖体(1)呈矩形设置，且所述砖体(1)四角处均开设有沿其厚度方向贯穿的扇形槽(3)，相邻四个所述砖体(1)的扇形槽(3)相配合形成穿孔(4)，所述连接件(2)包括滑动连接于所述穿孔(4)内的螺杆(7)、固定连接于所述螺杆(7)顶部的限位块(8)，所述砖体(1)其中两相邻的侧壁均固定连接有定位块(12)，所述砖体(1)其中另两相邻的侧壁均开设有与所述定位块(12)相配合的定位槽(13)。

2.根据权利要求1所述的一种用于水利工程的坡体支撑结构，其特征在于：所述砖体(1)中部开设有沿其厚道方向贯穿的种植槽(14)。

3.根据权利要求2所述的一种用于水利工程的坡体支撑结构，其特征在于：所述砖体(1)顶面开设有渗水孔(15)，所述渗水孔(15)底部连通于所述种植槽(14)侧壁。

4.根据权利要求1所述的一种用于水利工程的坡体支撑结构，其特征在于：所述定位块(12)和所述定位槽(13)截面均呈半圆形，且相邻两所述砖体(1)之间呈间隙设置。

5.根据权利要求1所述的一种用于水利工程的坡体支撑结构，其特征在于：所述砖体(1)顶部四角处均开设有与所述扇形槽(3)相连通的收纳槽(5)，相邻四个所述砖体(1)的所述收纳槽(5)相配合形成位于所述穿孔(4)顶部的沉孔(6)，所述限位块(8)滑动插接于所述沉孔(6)内。

6.根据权利要求5所述的一种用于水利工程的坡体支撑结构，其特征在于：所述沉孔(6)底面开设有绕其周向延伸的限位环槽(10)，所述限位块(8)底部固定连接有绕所述螺杆(7)周向延伸的定位环(11)，所述定位环(11)滑动插接于所述限位环槽(10)内。

7.根据权利要求1所述的一种用于水利工程的坡体支撑结构，其特征在于：所述限位块(8)顶面开设有六角槽(9)。

技术总结
本技术涉及一种用于水利工程的坡体支撑结构，属于水利护坡的技术领域。包括若干呈矩阵状排布的砖体、设置于每相邻四个砖体之间的连接件，所述砖体呈矩形设置，且所述砖体四角处均开设有沿其厚度方向贯穿的扇形槽，相邻四个所述砖体的扇形槽相配合形成穿孔，所述连接件包括滑动连接于所述穿孔内的螺杆、固定连接于所述螺杆顶部的限位块。通过本技术，解决了现有技术中护坡砖容易发生脱落的问题。

技术研发人员：徐宇婷,郭向阳
受保护的技术使用者：嘉兴淏轩建设工程有限公司
技术研发日：20221128
技术公布日：2024/1/12
