一种易于提升高度的基坑支护构造的制作方法

本技术属于基坑支护，具体涉及一种易于提升高度的基坑支护构造。

背景技术：

1、基坑支护，是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。常见的基坑支护形式主要有：排桩支护，桩撑、桩锚、排桩悬臂；地下连续墙支护，地连墙+支撑；水泥挡土墙等。

2、中国专利申请号为202221628326.5公开了一种高度可调节的建筑工程用基坑支护结构，包括底座，所述底座的顶端设有电机，所述电机的输出端设有旋转杆，所述底座的顶端且位于所述电机的一侧设有外壳一，所述旋转杆贯穿所述外壳一，所述旋转杆上且位于所述外壳一内设有传动齿轮一，所述传动齿轮一的一侧设有与相啮合的从动齿轮一，所述底座上且位于所述外壳一的一侧设有外壳二。有益效果：通过电机带动丝杆升降，达到对挡板进行升降的效果，在基坑比较深的时候或者土松动了，可以将挡板二进行升降，达到对基坑进行保护的效果，利用挡板的自动升降，就不需要将原有的支架进行增高，这样更加的方便，大大的减少了对材料的浪费，降低了人力物力的消耗。

3、上述公开的专利在使用时无法对锚杆进行拆装，对护板的移动和携带不便，护板使用效果差，安装难度高，同时采用电机驱带动传动杆转动，设备使用成本高，且在施工环境无法对电机进行保护，易造成设备损坏。

技术实现思路

1、为解决上述背景技术中提出的问题。本实用新型提供了一种易于提升高度的基坑支护构造，具有调节成本低和锚杆拆装方便的特点。

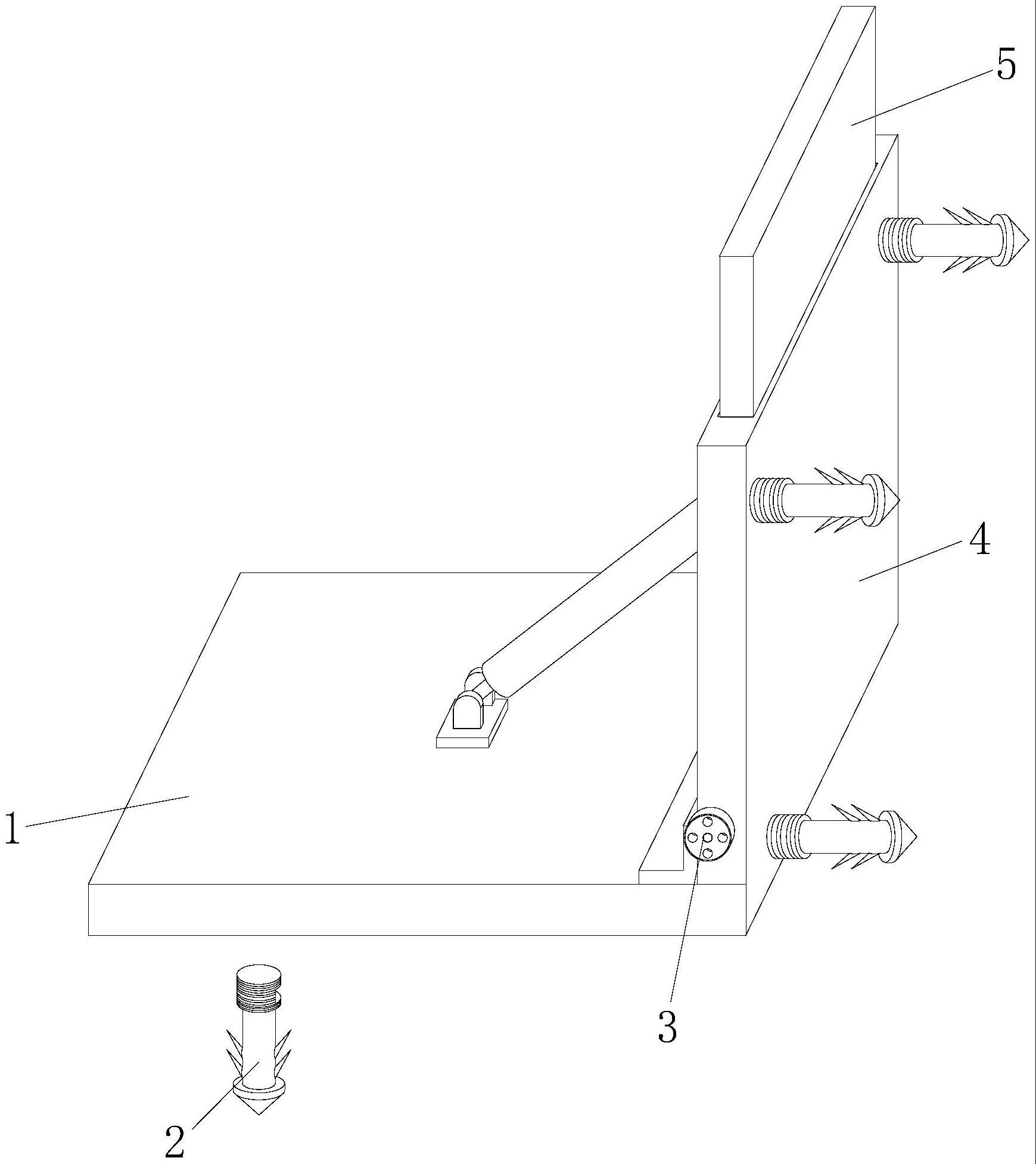

2、为实现上述目的，本实用新型提供如下技术方案：一种易于提升高度的基坑支护构造，包括底板，所述底板的底端设置有锚杆安装组件，底板的上端一侧设置有侧护板，侧护板的内部设置有活动护板，活动护板的内部对称固定有套筒，套筒的内部设置有丝杆，丝杆的底端设置有驱动杆，丝杆和驱动杆之间设置有锥齿轮组，驱动杆的一端设置有便捷调节组件。

3、优选的，所述锚杆安装组件包括螺纹槽、螺纹座、锚杆本体、压杆、限位弹簧、导向架和定位插杆，其中，底板的内部底端设置有螺纹槽，螺纹槽的内部设置有螺纹座，螺纹座的底端设置有锚杆本体，螺纹座的内部一侧固定有导向架，导向架的表面套接设置有限位弹簧，限位弹簧的一端连接有定位插杆，定位插杆的一端设置有压杆。

4、优选的，所述螺纹槽的一侧对应定位插杆设置有限位孔。

5、优选的，所述侧护板的内部两侧对应螺纹座也设置有螺纹槽。

6、优选的，所述便捷调节组件包括定位弹簧、导向杆、限位杆、手轮和定位孔，其中，驱动杆的一端固定有手轮，手轮的内部均匀间隔设置有定位孔，侧护板的一侧对应手轮设置有导向杆，导向杆的表面套接设置有定位弹簧，定位弹簧的一端设置有限位杆。

7、优选的，所述限位杆设置为l型杆，导向杆设置为矩形杆且导向杆的一端对应限位杆设置有挡块。

8、与现有技术相比，本实用新型的有益效果是：

9、1、本实用新型通过设置锚杆安装组件，可在底板和侧护板移动至需要防护的位置后对锚杆进行安装，提高底板和侧护板携带和运输的便利性，同时底板和侧护板的接口统一，便于对锚杆进行安装，提高设备的适用性，采用模块化设计保证使用的使用质量。

10、2、本实用新型通过设置便捷调节组件，可通过转动手轮对活动护板进行升降，保证活动护板升降的便利性，无需使用电机并对电机进行维护，同时在手轮使用后可对其进行限位，保证活动护板安装的稳定性，提高防护质量。

技术特征：

1.一种易于提升高度的基坑支护构造，包括底板，其特征在于：所述底板的底端设置有锚杆安装组件，底板的上端一侧设置有侧护板，侧护板的内部设置有活动护板，活动护板的内部对称固定有套筒，套筒的内部设置有丝杆，丝杆的底端设置有驱动杆，丝杆和驱动杆之间设置有锥齿轮组，驱动杆的一端设置有便捷调节组件。

2.根据权利要求1所述的一种易于提升高度的基坑支护构造，其特征在于：所述锚杆安装组件包括螺纹槽、螺纹座、锚杆本体、压杆、限位弹簧、导向架和定位插杆，其中，底板的内部底端设置有螺纹槽，螺纹槽的内部设置有螺纹座，螺纹座的底端设置有锚杆本体，螺纹座的内部一侧固定有导向架，导向架的表面套接设置有限位弹簧，限位弹簧的一端连接有定位插杆，定位插杆的一端设置有压杆。

3.根据权利要求2所述的一种易于提升高度的基坑支护构造，其特征在于：所述螺纹槽的一侧对应定位插杆设置有限位孔。

4.根据权利要求3所述的一种易于提升高度的基坑支护构造，其特征在于：所述侧护板的内部两侧对应螺纹座也设置有螺纹槽。

5.根据权利要求4所述的一种易于提升高度的基坑支护构造，其特征在于：所述便捷调节组件包括定位弹簧、导向杆、限位杆、手轮和定位孔，其中，驱动杆的一端固定有手轮，手轮的内部均匀间隔设置有定位孔，侧护板的一侧对应手轮设置有导向杆，导向杆的表面套接设置有定位弹簧，定位弹簧的一端设置有限位杆。

6.根据权利要求5所述的一种易于提升高度的基坑支护构造，其特征在于：所述限位杆设置为l型杆，导向杆设置为矩形杆且导向杆的一端对应限位杆设置有挡块。

技术总结
本技术公开了一种易于提升高度的基坑支护构造，属于基坑支护技术领域，包括底板，所述底板的底端设置有锚杆安装组件，底板的上端一侧设置有侧护板，侧护板的内部设置有活动护板，活动护板的内部对称固定有套筒，套筒的内部设置有丝杆，丝杆的底端设置有驱动杆，丝杆和驱动杆之间设置有锥齿轮组，驱动杆的一端设置有便捷调节组件；本技术通过设置锚杆安装组件，可在底板和侧护板移动至需要防护的位置后对锚杆进行安装，提高底板和侧护板携带和运输的便利性，同时底板和侧护板的接口统一，便于对锚杆进行安装，提高设备的适用性，采用模块化设计保证使用的使用质量，通过设置便捷调节组件，保证活动护板升降的便利性。

技术研发人员：孔令田
受保护的技术使用者：广东环科特种建筑工程有限公司
技术研发日：20221228
技术公布日：2024/1/12
