一种地下室侧壁后浇带超前止水封闭装置及方法与流程

本发明涉及建筑领域，尤其涉及一种地下室侧壁后浇带超前止水封闭装置及方法。

背景技术：

1、近年来随着建设规模日益宏大，地下空间不断开发，特别是超长、超深地下室结构以及高层主楼与裙楼的基础交界处，由于混凝土收缩开裂和结构沉降不均，直接导致地下室渗漏。

2、为了满足地下结构的整体性和防水要求，设计通常会设置后浇带，作为现浇钢筋混凝土结构中留置的临时变形缝，待混凝土收缩和结构沉降基本稳定后，再用膨胀混凝土将后浇带封闭，使地下结构连成一个整体，但是后浇带漏水一直是个较大的质量通病。

技术实现思路

1、本发明的目的在于提供一种地下室侧壁后浇带超前止水封闭装置及方法，旨在可以的防止后浇带漏水，提高建筑质量。

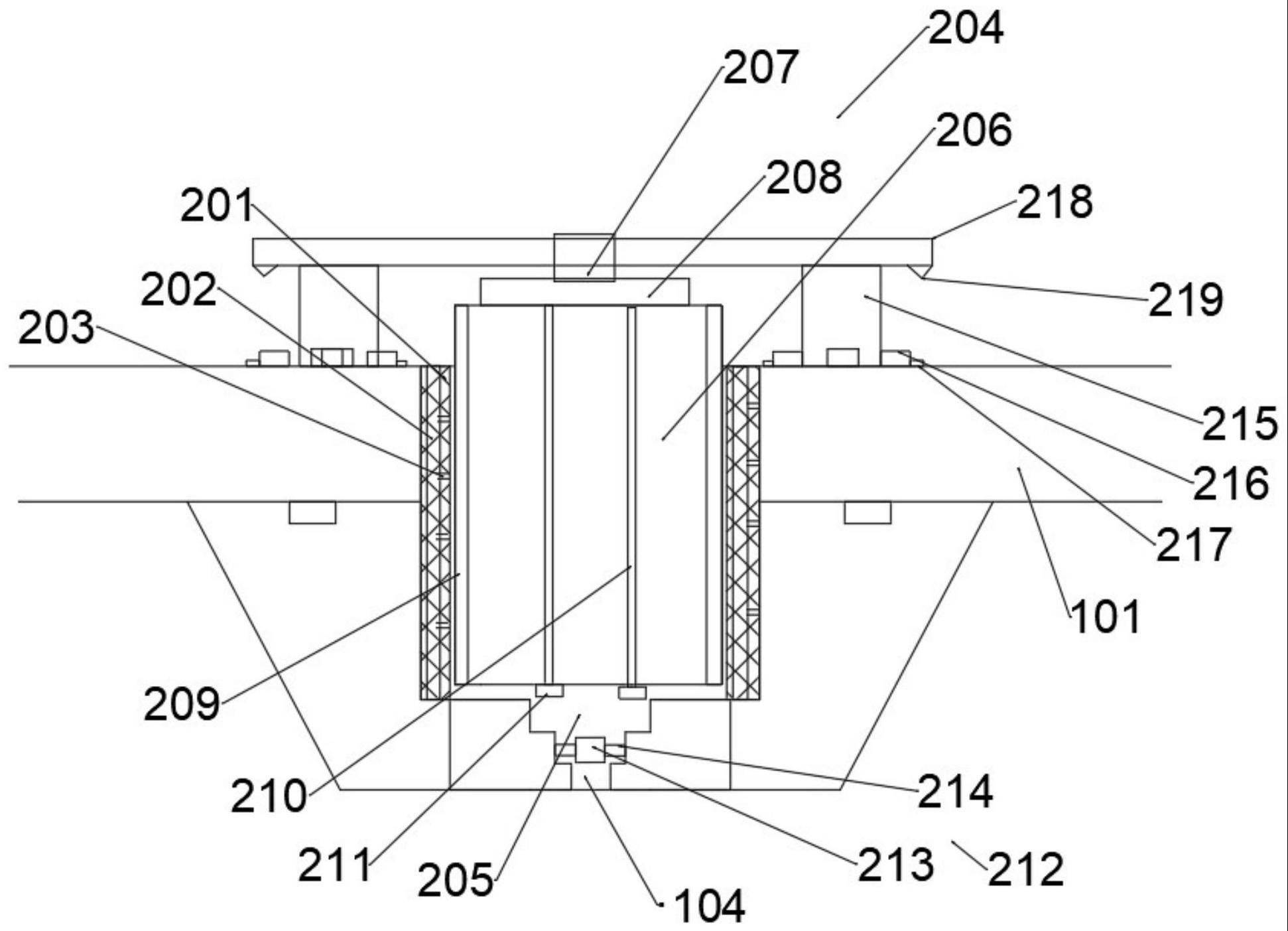

2、为实现上述目的，第一方面，本发明提供一种地下室侧壁后浇带超前止水封闭装置，包括底板、筏板、浇注挡板、排水槽和挡水机构，所述筏板与所述底板固定连接，并位于所述底板底部，所述筏板具有变形缝，所述浇注挡板与所述筏板固定连接，并位于所述变形缝内，所述排水槽与所述筏板固定连接，并位于所述变形缝底部，所述挡水结构包括安装板和挡雨板，所述底板具有定位突起，所述安装包与所述底板可拆卸连接，并位于所述定位突起的一侧，所述挡雨板与所述安装板滑动连接，并位于所述安装板的一侧。

3、其中，所述浇注挡板包括钢丝网、固定钢筋和拉筋，所述钢丝网与所述筏板固定连接，并位于所述变形缝内，所述固定钢筋与所述钢丝网固定连接，并位于所述钢丝网的一侧，所述拉筋与所述固定钢筋固定连接，并位于所述固定钢筋的一侧。

4、其中，所述排水槽包括吸水层和槽体，所述吸水层与所述挡雨板连接，并位于所述变形缝内，所述槽体设置在所述吸水层底部。

5、其中，所述吸水层包括吸水层本体、升降螺杆、第二板和侧面接触层，所述升降螺杆与所述挡雨板转动连接，并穿过所述挡雨板，所述第二板与所述升降螺杆螺纹连接，并与所述挡雨板滑动连接，所述吸水层本体与所述第二板固定连接，并位于所述第二板底部。

6、其中，所述吸水层还包括支撑柱和底部接触层，所述支撑柱与所述安装板固定连接，并位于所述安装板底部，所述底部接触层与所述支撑柱固定连接，并位于靠近所述槽体的一侧。

7、其中，所述排水槽还包括阻水板，所述阻水板设置在所述槽体中间。

8、其中，所述阻水板包括中间板和两个弹性侧板，两个所述弹性侧板与所述中间板固定连接，并位于所示中间板的两侧，两个所述弹性侧板与所述槽体接触。

9、第二方面，本发明还提供一种无线电测向定位方法，包括：依次铺设底板和筏板；

10、将浇注挡板安装到变形缝中；

11、将排水槽安装到变形缝底部；

12、将安装板安装到定位突起上，并盖设挡雨板。

13、本发明的一种地下室侧壁后浇带超前止水封闭装置及方法，所述底板和所述筏板之间会设置有防止筏板变形的变形缝，然后通过在所述筏板底部设置排水槽，从而可以使得渗透进入到所述变形缝中的水分流入到所述排水槽中，然后其中排水槽需要设置一定坡度，从而可以使得水沿着坡度流动并集中进行处理，为了进一步防止更多的水或者其他杂质进入到所述排水槽中，在所述底板顶部加设有挡水结构，所述挡水结构包括安装板和挡雨板，为了更加方便安装和拆卸所述安装板，可以在所述底板上预先加工出定位突起，使得所述安装板可以安装到所述定位突起上，然后将所述挡雨板滑动设置在所述安装板上，使得所述挡雨板可以在挡住雨水的同时，可以在所述安装板跟随所述底板因变形而产生移动时，所述安装板相对所述挡雨板滑动，从而避免损伤所述挡雨板，从而可以很好地避免外部的雨水和杂质进入，使得使用更加方便。

技术特征：

1.一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

2.如权利要求1所述的一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

3.如权利要求2所述的一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

4.如权利要求3所述的一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

5.如权利要求4所述的一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

6.如权利要求5所述的一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

7.如权利要求6所述的一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

8.一种地下室侧壁后浇带超前止水封闭方法，采用如权利要求1～7任意一项所述的一种地下室侧壁后浇带超前止水封闭装置，其特征在于，

技术总结
本发明涉及建筑领域，具体涉及一种地下室侧壁后浇带超前止水封闭装置及方法，底板和筏板之间会设置有防止筏板变形的变形缝，然后通过在筏板底部设置排水槽，使得渗透进入到变形缝中的水分流入到排水槽中，然后其中排水槽需要设置一定坡度，使得水沿着坡度流动并集中进行处理，在底板顶部加设有挡水结构，挡水结构包括安装板和挡雨板，为了更加方便安装和拆卸安装板，在底板上预先加工出定位突起，使得安装板安装到定位突起上，然后将挡雨板滑动设置在安装板上，使得挡雨板在挡住雨水的同时，在安装板跟随底板因变形而产生移动时，安装板相对挡雨板滑动，避免损伤挡雨板，很好地避免外部的雨水和杂质进入，使得使用更加方便。

技术研发人员：王齐玉,陈功,庞阳阳,潘峤
受保护的技术使用者：沈阳腾越建筑工程有限公司
技术研发日：
技术公布日：2024/1/13
