一种PHC管桩连接结构的制作方法

本技术涉及建筑，具体为一种phc管桩连接结构。

背景技术：

1、传统的phc管桩连接方式采用端板间外边缘开坡口直接焊接的方式，为了使得相邻的两个phc管桩对接不发生错位，使得两个phc管桩连接后具有良好的抗拔和抗弯能力，现有技术中设置了多种限位结构，基本都是通过加装导向构件，如公告号为cn211113614u的专利文献就公开了一种phc管桩连接结构，其通过设置两端分别位于上、下桩节内的连接管，并在连接管上设置分别卡配两桩节端部的圆盘，最后配合加强筋形成一体浇筑结构。但是在实际应用时，该结构虽然能够减小管桩上下节桩错位偏差，提高接头处抗剪承载力，由于两个管桩之间没有充分接触，从而容易导致管桩之间存在较大的缝隙，进而导致连接不牢固，同时该装置在进行连接时当两个管桩之间存在偏差时不能够进行调节。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种phc管桩连接结构，通过转动螺母能够使螺纹杆进行转动，进而螺纹杆能够将两个管桩之间能够进行拉近，进而有利于使两个管桩之间能够进充分接触。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

3、一种phc管桩连接结构，包括装置主体，所述装置主体包括卡钳、第一连接块、第二连接块、第三连接块、顶杆以及连接头，所述装置主体下方设有第二管桩，所述装置主体与第二管桩之间存在间隙，所述装置主体与第二管桩外部均设有卡钳，且卡钳一端通过连接轴相互之间转动连接，并且卡钳另一端通过螺栓相互连接，所述卡钳外部焊接有第一连接块与第二连接块，所述第一连接块内部与连接管转动连接，所述连接管内部与螺纹杆螺纹连接，所述螺纹杆底部焊接有限位块，且螺纹杆顶部焊接有螺母。

4、优选的，所述第一连接块呈环形等间距状分布于卡钳外部，所述第一连接块顶部呈坡状结构。

5、优选的，所述第二连接块内部开设有凹槽，且凹槽底部与限位块卡合连接。

6、优选的，所述卡钳外部呈环形等间距状分布有第三连接块，所述第三连接块与第二连接块之间存在间隙。

7、优选的，所述第三连接块内部设有顶杆，且顶杆一端分别与装置主体和第二管桩外部紧密贴合，所述顶杆另一端焊接有连接头，所述连接头内部设有滑杆。

8、优选的，所述顶杆外部呈螺纹状结构，且顶杆通过外部螺纹与第三连接块内部螺纹连接。

9、优选的，所述连接头表面开设有孔槽，且孔槽内部穿插有滑杆，所述滑杆一端焊接有限位球。

10、本实用新型使用时，通过转动卡钳，从而使卡钳能够将装置主体与第二管桩进行卡合，进而通过转动螺栓能够对卡钳进行收紧，进而使卡钳能够对装置主体与第二管桩进行固定，进而通过六角扳手转动螺母，螺母转动的同时能够带动螺纹杆进行转动，进而螺纹杆能够通过连接管进行前后移动，从而带动限位块进行移动，限位块进行移动的同时能带动第二连接块进行移动，从而第二连接块能够带动第二管桩外部的卡钳进行移动，从而拉近装置主体与第二管桩使装置主体与第二管桩之间能够紧密贴合，从而有利于提高连接的牢固度，通过转动滑杆，从而滑杆能够带动连接头进行转动，连接头进行转动的同时能够带动顶杆进行向内移动，进而通过顶杆顶住装置主体与第二管桩从而进行微调，使装置主体与第二管桩能够进行微调，从而使装置主体能够提高与第二管桩连接的准确性，避免偏差。

11、本实用新型提供了一种phc管桩连接结构。具备以下有益效果：

12、该一种phc管桩连接结构，通过各个部件的互相组合，该装置在进行使用时通过转动螺母能够使螺纹杆进行转动，进而螺纹杆能够将两个管桩之间能够进行拉近，进而有利于使两个管桩之间能够进充分接触，进而减小缝隙有利于提高连接的牢固度，同时通过转动顶杆，从而使顶杆能够调节管桩的位置，能够对管桩进行微调，从而减小偏差。

技术特征：

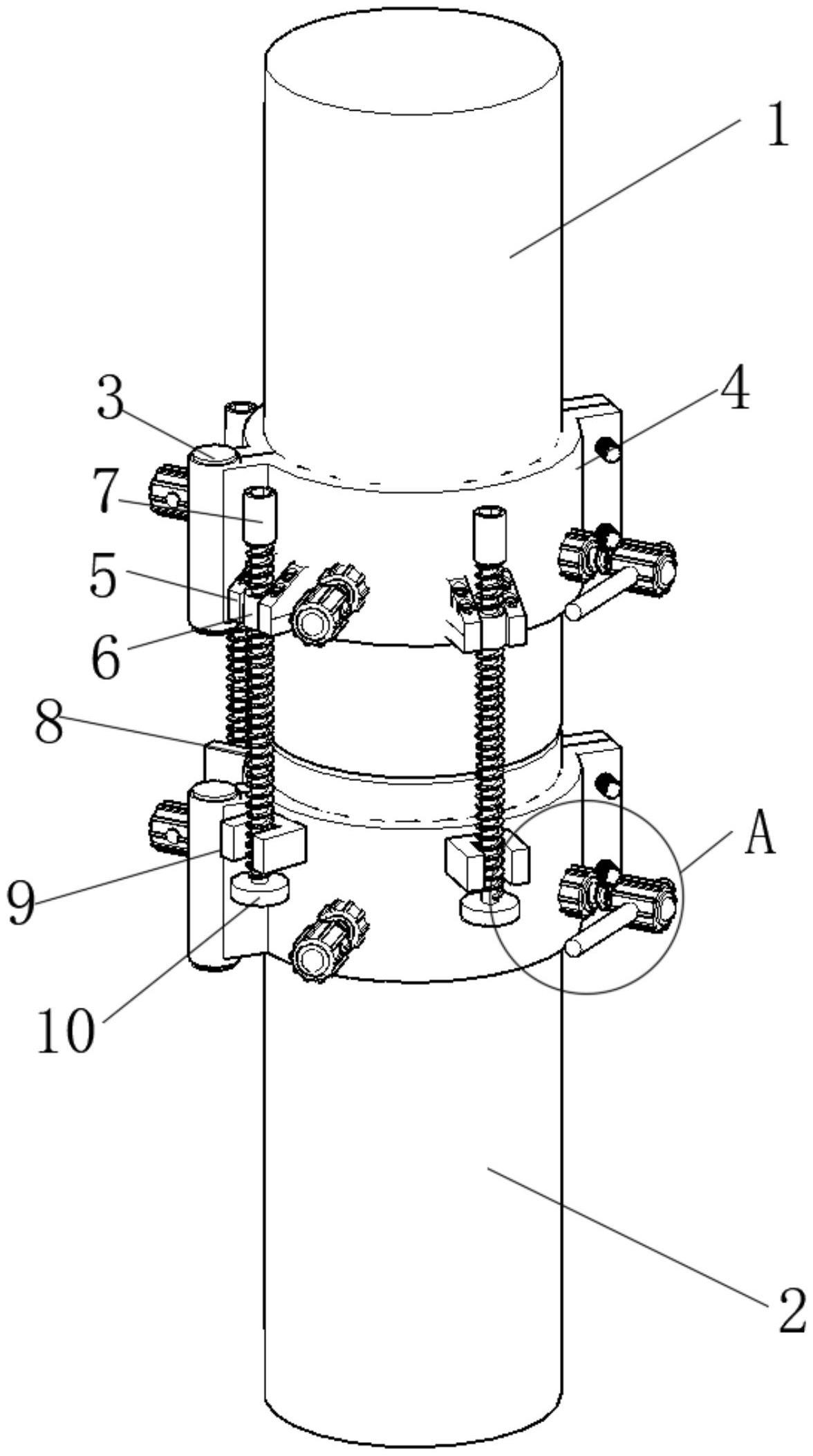

1.一种phc管桩连接结构，包括装置主体（1），其特征在于，所述装置主体（1）包括卡钳（4）、第一连接块（5）、第二连接块（9）、第三连接块（12）、顶杆（13）以及连接头（14），所述装置主体（1）下方设有第二管桩（2），所述装置主体（1）与第二管桩（2）之间存在间隙，所述装置主体（1）与第二管桩（2）外部均设有卡钳（4），且卡钳（4）一端通过连接轴（3）相互之间转动连接，并且卡钳（4）另一端通过螺栓（11）相互连接，所述卡钳（4）外部焊接有第一连接块（5）与第二连接块（9），所述第一连接块（5）内部与连接管（6）转动连接，所述连接管（6）内部与螺纹杆（8）螺纹连接，所述螺纹杆（8）底部焊接有限位块（10），且螺纹杆（8）顶部焊接有螺母（7）。

2.如权利要求1所述phc管桩连接结构，其特征在于，所述第一连接块（5）呈环形等间距状分布于卡钳（4）外部，所述第一连接块（5）顶部呈坡状结构。

3.如权利要求1所述phc管桩连接结构，其特征在于，所述第二连接块（9）内部开设有凹槽，且凹槽底部与限位块（10）卡合连接。

4.如权利要求1所述phc管桩连接结构，其特征在于，所述卡钳（4）外部呈环形等间距状分布有第三连接块（12），所述第三连接块（12）与第二连接块（9）之间存在间隙。

5.如权利要求1所述phc管桩连接结构，其特征在于，所述第三连接块（12）内部设有顶杆（13），且顶杆（13）一端分别与装置主体（1）和第二管桩（2）外部紧密贴合，所述顶杆（13）另一端焊接有连接头（14），所述连接头（14）内部设有滑杆（15）。

6.如权利要求1所述phc管桩连接结构，其特征在于，所述顶杆（13）外部呈螺纹状结构，且顶杆（13）通过外部螺纹与第三连接块（12）内部螺纹连接。

7.如权利要求1所述phc管桩连接结构，其特征在于，所述连接头（14）表面开设有孔槽，且孔槽内部穿插有滑杆（15），所述滑杆（15）一端焊接有限位球（16）。

技术总结
本技术公开了一种PHC管桩连接结构，涉及建筑技术领域，包括装置主体，所述装置主体包括卡钳、第一连接块、第二连接块、第三连接块、顶杆以及连接头，所述装置主体下方设有第二管桩，所述装置主体与第二管桩之间存在间隙，所述装置主体与第二管桩外部均设有卡钳，且卡钳一端通过连接轴相互之间转动连接，并且卡钳另一端通过螺栓相互连接，所述卡钳外部焊接有第一连接块与第二连接块，该装置在进行使用时通过转动螺母能够使螺纹杆进行转动，进而螺纹杆能够将两个管桩之间能够进行拉近，进而有利于使两个管桩之间能够进充分接触。

技术研发人员：李烨,武志明,鲁科权,孟亚宁,马朋成,李建,黄始杰,肖鹏
受保护的技术使用者：中交四公局第二工程有限公司
技术研发日：20230103
技术公布日：2024/1/12
