一种污水管清理装置的制作方法

本技术涉及管道清理，具体为一种污水管清理装置。

背景技术：

1、城市里的污水管道集中了居民用户日常生活产生的各种污水，污水中会包含油脂，油脂会附着在污水管道的内壁上，并黏附一些固体污物，且由于污水的温度较低，黏附在污水管道内壁上的油污会处于固态，难以被污水冲走，久而久之就会在污水管道内壁上形成较厚的淤泥，造成管道的堵塞，因此就需要定期对污水管道的内壁进行清理。

2、现有清理装置对污水管道内壁上的沉淀物进行清理时，多采用刮刀以及化学药剂的方式进行清理，通过化学药剂对污水管道内的沉淀物进行清理时，利用化学药剂对沉淀物进行侵蚀，而化学药剂初始只能对较大的沉淀物的表面进行侵蚀，在对较大的沉淀物表面进行侵蚀时，需要较长的时间。

技术实现思路

1、针对以上问题，本实用新型的目的在于：提供一种污水管清理装置，解决通过化学药剂对污水管道内的沉淀物进行清理时，利用化学药剂对沉淀物进行侵蚀，而化学药剂初始只能对较大的沉淀物的表面进行侵蚀，在对较大的沉淀物表面下进行侵蚀时，需要较长的时间，启动第二电机的运行后，第二电机进行转动并通过第二转轴带动第二转动管同步的转动，然后第二转动管在转动的过程中通过联动杆带动相应的刀架座以及刮刀在污水管内壁上进行转动，并在转动的过程中通过刮刀将管道内壁上的污物刮落，进而实现对管道内壁的清理工作的问题。

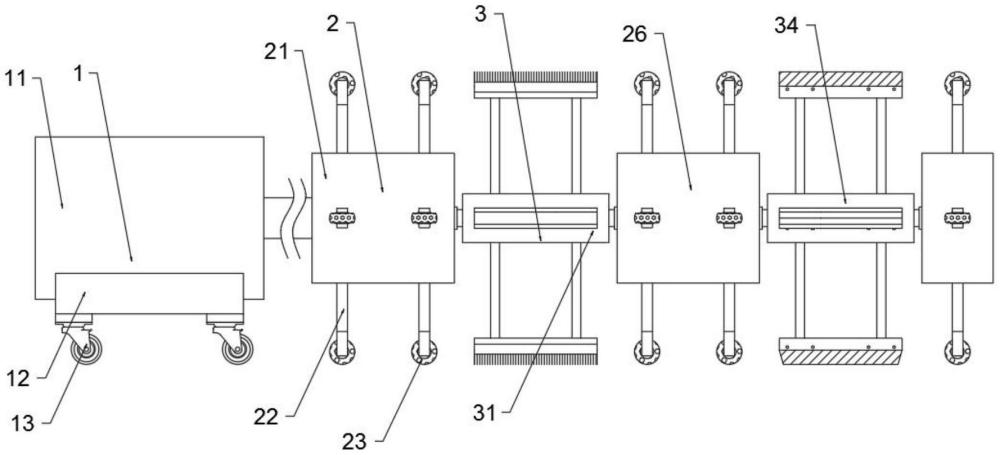

2、为实现以上目的，本实用新型采用的技术方案：一种污水管清理装置，包括推动组件、驱动组件、清理组件，所述推动组件包括防护管体、导向管，所述防护管体的内壁连接有安装座，所述安装座远离防护管体内壁的一端连接有气缸，所述驱动组件包括行进管、推进管，所述行进管的周面外壁连接有定位杆，所述定位杆远离行进管的一端连接有行进轮，所述行进管的内侧设置有第一电机，所述第一电机的输出端连接有第一转轴，所述推进管的内侧设置有第二电机，所述第二电机的输出端连接有第二转轴，所述清理组件包括第一转动管、第二转动管，所述第一转动管的周面外壁连接有联动杆，所述联动杆远离第一转动管的一端连接有清洁刷，所述第二转动管的周面外壁通过联动杆连接有刀架座，所述刀架座的内侧连接有刮刀。

3、本实用新型的有益效果为：启动第二电机的运行后，第二电机进行转动并通过第二转轴带动第二转动管同步的转动，然后第二转动管在转动的过程中通过联动杆带动相应的刀架座以及刮刀在污水管内壁上进行转动，并在转动的过程中通过刮刀将管道内壁上的污物刮落，进而实现对管道内壁的清理工作，启动第一电机的运行后，第一电机进行转动并通过第一转轴带动第一转动管进行同步的转动，然后第一转动管在转动的过程中通过联动杆带动相应的清洁刷在污水管内壁上进行转动，并在转动的过程中通过清洁刷实现对管道内壁上污物的清扫，进而用于对管道内壁更进一步的清理工作，从而提高对管道内壁的理效果。

4、为了气缸的活塞杆伸长并推动第一转动管以及第二转动管的移动，实现刮刀以及清洁刷向管道深处移动：

5、作为上述技术方案的进一步改进：所述气缸的输出端与行进管远离第一转动管的一端相连接，所述防护管体下部的外壁连接有支撑座，所述支撑座远离防护管体的一端连接有万向轮。

6、本改进的有益效果为：当刮刀与清洁刷对管道内壁进行清理时，启动气缸的运行，然后气缸的活塞杆伸长并推动第一转动管以及第二转动管的移动，实现刮刀以及清洁刷向管道深处移动，进而使刮刀以及清洁刷一边在管道内壁上转动，一边向管道深处移动。

7、为了第一转轴在转动的过程中带动第一转动管进行转动，进而用于实现清洁刷在管道内壁上的转动：

8、作为上述技术方案的进一步改进：所述第一电机与操作面板电性连接，所述第一转轴远离第一电机的一端贯穿第一转动管并延伸至与推进管转动连接。

9、本改进的有益效果为：启动第一电机的运行后，第一电机进行工作并带动第一转轴同步的转动，然后第一转轴在转动的过程中带动第一转动管进行转动，进而用于实现清洁刷在管道内壁上的转动。

10、为了通过行进轮的设置，方便装置在管道内壁的移动，进而实现装置向管道深处的移动：

11、作为上述技术方案的进一步改进：所述推进管与行进管的尺寸相同，所述定位杆为长方形结构设置，所述定位杆每两个为一组共同使用，所述定位杆与行进轮转动连接。

12、本改进的有益效果为：通过定位杆的设置，用于对行进轮的安装，通过行进轮的设置，方便装置在管道内壁的移动，进而实现装置向管道深处的移动。

13、为了第二转轴在转动的过程中带动第二转动管进行转动，进而用于实现刮刀在管道内壁上转动：

14、作为上述技术方案的进一步改进：所述第二电机与操作面板电性连接，所述第二转轴远离第二电机的一端贯穿第二转动管并延伸至与导向管转动连接。

15、本改进的有益效果为：启动第二电机的运行后，第二电机进行工作并带动第二转轴同步的转动，然后第二转轴在转动的过程中带动第二转动管进行转动，进而用于实现刮刀在管道内壁上转动。

16、为了第一转动管在转动的过程中通过联动杆带动相应的清洁刷在污水管内壁上进行转动，并在转动的过程中通过清洁刷实现对管道内壁上污物的清扫，进而用于对管道内壁更进一步的清理工作：

17、作为上述技术方案的进一步改进：所述第一转动管设置于行进管与推进管之间的位置，所述联动杆每两根为一组共同使用，所述第一转动管的周面外壁连接有四组的联动杆，每组所述联动杆远离第一转动管的一端共同连接有清洁刷。

18、本改进的有益效果为：启动第一电机的运行后，第一电机进行转动并通过第一转轴带动第一转动管进行同步的转动，然后第一转动管在转动的过程中通过联动杆带动相应的清洁刷在污水管内壁上进行转动，并在转动的过程中通过清洁刷实现对管道内壁上污物的清扫，进而用于对管道内壁更进一步的清理工作，从而提高对管道内壁的理效果。

19、为了转动的过程中通过刮刀将管道内壁上的污物刮落，进而实现对管道内壁的清理工作：

20、作为上述技术方案的进一步改进：所述第一转动管与第二转动管为圆柱形结构设置，所述第二转动管设置于推进管与导向管之间的位置，所述刀架座远离联动杆的一端开设有用于安装刮刀的凹型槽，所述刀架座与刮刀的内侧设置有螺孔，所述刮刀与刀架座通过螺栓进行连接。

21、本改进的有益效果为：启动第二电机的运行后，第二电机进行转动并通过第二转轴带动第二转动管同步的转动，然后第二转动管在转动的过程中通过联动杆带动相应的刀架座以及刮刀在污水管内壁上进行转动，并在转动的过程中通过刮刀将管道内壁上的污物刮落，进而实现对管道内壁的清理工作。

22、为了通过行进轮与定位杆的设置，用于带动导向管进行移动，进而通过导向管的移动，用于牵引第二转动管进行向污水管里面的移动：

23、作为上述技术方案的进一步改进：所述导向管的周面外壁连接有四根定位杆，所述定位杆远离导向管的一端连接有行进轮，四根所述定位杆呈十字形连接在导向管的外壁。

24、本改进的有益效果为：使用装置时，将导向管平稳推进到污水管里面，此时与导向管相连接的行进轮与污水管的内壁贴合，通过行进轮与定位杆的设置，用于带动导向管进行移动，进而通过导向管的移动，用于牵引第二转动管进行向污水管里面的移动。
