一种活动式插板钢牛腿的制作方法

本实用新型涉及一种钢牛腿，具体涉及一种活动式插板钢牛腿。

背景技术：

桥梁工程施工中常用的高空现浇支架设计多为鹰架及托架设计，其中搭设支架的主要受力部位为钢牛腿设计，常用的钢牛腿设计为穿孔塞焊预埋件预埋在墩身砼内，然后再焊接钢牛腿或者采用预留孔对拉精轧螺纹钢固定钢牛腿。此种方式的钢牛腿拆卸不方便，施工不安全且成本高。

技术实现要素：

针对上述问题，本实用新型公开一种活动式插板钢牛腿，可将钢牛腿插入预设的墩身砼槽口内，并通过活动板固定，安装和拆卸方便、安全。

为解决上述问题，本实用新型的设计方案为：一种活动式插板钢牛腿,包括主板和支撑板，还包括活动板，所述的主板为由至少两块钢板重叠焊接而成的插板，所述的主板位于墩身砼预设槽口内；在主板的底部焊有支撑板，支撑板由竖直板和倾斜板组成，竖直板一端焊接在主板底部，另一端与倾斜板焊接，倾斜板的一端焊接在主板底部；所述的主板上方设有凹槽，活动板插入凹槽内，所述的活动板贴合在墩身砼壁上，在活动板上沿其长度方向设有长孔，预埋在墩身砼内的钢筋穿过长孔，并通过钢筋末端的焊接头将活动板固定，且可沿长孔长度方向移动活动板。通过钢筋末端的焊接头将活动板卡在墩身砼壁上，只能沿墩身砼壁上下移动，活动板插入到凹槽内，卡住钢牛腿，防止钢牛腿向外滑动。

当活动板插入到凹槽内，在长孔上端与钢筋之间放置一卡板，防止钢牛腿向外滑动时拉动活动板向下滑动，影响活动板对钢牛腿的固定作用。通过上下移动活动板实现钢牛腿的安装和拆卸，无需将钢牛腿固定在墩身砼上，便于安装和拆卸。

优选的，所述的长孔的直径小于钢筋末端焊接头的直径，钢筋穿过长孔，钢筋的焊接头则留在长孔外，从而将活动板的位置限制，只能上下移动，从而更有效的阻止钢牛腿的滑动。

优选的，所述的长孔内穿过多个预埋钢筋，增大活动板的受力强度，防止因承重太大导致活动板弯曲或脱离墩身砼，起不到固定钢牛腿的作用。

优选的，所述的支撑板垂直焊接在主板底部，与墩身砼贴合。支撑板能够帮助钢牛腿分散重量，减小钢牛腿的受重压力，增加钢牛腿的承重强度。

优选的，所述长孔的下端设直径大于钢筋末端焊接头直径的圆孔。拆卸时，可将活动板向上移动，当移动到预埋钢筋位于长孔下端的圆孔时，可将活动板取下，完成拆卸。

有益效果：本实用新型结构简单，安装拆卸方便，通过上下移动活动板完成钢牛腿的固定或拆卸，无需焊接、切割等施工工序，并且能够多次周转使用，降低施工成本。

附图说明

图1是钢牛腿的结构示意图；

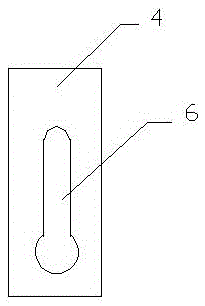

图2是活动板的结构示意图；

图3是支撑板为竖直板的钢牛腿结构示意图；

其中，1、主板，2、支撑板，3、墩身砼，4、活动板，5、钢筋，6、长孔。

具体实施方式

一种活动式插板钢牛腿，如图1所示，包括主板1、支撑板2和活动板4，所述的主板1为由4块厚度为2mm的钢板重叠焊接而成的插板，所述的主板位于墩身砼3预设槽口内；在主板1的底部焊有支撑板2，支撑板2由竖直板和倾斜板组成，竖直板一端焊接在主板1底部，另一端与倾斜板焊接，倾斜板的一端焊接在主板1底部，倾斜板的另一端与墩身砼贴合，起到支撑作用。所述的主板1上方设有凹槽，活动板4插入凹槽内；所述的活动板4贴合在墩身砼壁上，如图2所示，在活动板4上沿其长度方向设有长孔6，预埋在墩身砼3内的钢筋5穿过长孔6，并通过钢筋5末端的焊接头将活动板4固定，且可沿长孔6长度方向移动活动板4。活动板4由钢筋5固定在墩身砼侧壁上只能上下移动，活动板4向下移动插入凹槽内，在长孔上端与钢筋5之间的空隙中放置一卡板，用于固定活动板4，防止钢牛腿向外滑动时拉动活动板4向下滑动，影响活动板4对钢牛腿的固定作用；所述长孔6的下端为直径大于钢筋5焊接头直径的圆孔，拆卸时，向上移动活动板4,从圆孔中将其取出，便于拆卸，无需切割等工序，节省人力。

本实用新型通过活动板4和支撑板2同时作用，防止钢牛腿承重太大时向下滑动，脱离预设槽口，增大安全系数和受力强度。
