一种路标划线测距一体机的制作方法

本实用新型涉及划线测距技术领域，具体为一种路标划线测距一体机。

背景技术：

日常生活中，在路面上画出路标时测距机与划线器是划线测距作业常用的工具，但是通常测距机与划线器是分开的，使用起来不太方便，尤其要弹出水平线、垂直线、成一定角度的线，并且定出所画线段的长度，施工操作过程中就需要多人协同作业，劳动强度非常高，操作速度慢，导致施工成本高，为了解决上述人工施工的缺陷，所以需要一种划线测距一体机。

技术实现要素：

本实用新型的目的在于提供一种路标划线测距一体机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种路标划线测距一体机,包括手柄、枪体、枪头、激光测距仪、墨斗和水平管,所述枪头的前端设有透明玻璃，所述激光测距仪设置在枪体内，所述枪体与手柄的外侧连接斜面上设有LED显示屏，所述枪头的顶部设有LED光源，所述枪体与手柄的内侧连接斜面上设置开关，所述手柄内设有蓄电池，所述枪体上端设有太阳能电池板与水平管，所述太阳能电池设置在水平管的前端，所述枪体下端设置有墨斗，所述枪体内部还设置控制电路板。

优选的，所述控制电路板包括中央处理器、存储单元、无线供电单元、无 线充电单元、光电转换单元，所述中央处理器分别连接存储单元、无线供电单元、无线充电单元、光电转换单元。

优选的，所述LED显示屏包括驱动模块、控制模块、抗干扰模块、节能模块、数据处理模块、数据存储模块，所述驱动模块分别电性连接控制模块、节能模块、抗干扰模块，所述控制模块分别电性连接数据处理模块、数据存储模块。

优选的，所述太阳能电池板与蓄电池连接，所述蓄电池分别连接LED显示屏、激光测距仪、控制电路板和开关。

优选的，所述墨斗拉线前端设置有反射板。

与现有技术相比，本实用新型的有益效果是：该实用新型相比于现有产品可以在地面上弹出需要尺寸的水平线、垂直线和各种角度的斜线，并且所画弹线可以方便的测出其长度，一人操作即可，具有测量精度准、效率高的特点，减少其人工工时的浪费，同时本实用新型采用太阳能电池板，可实现太阳能充电，方便实用、节省电源，方便在蓄电池电量不足时及时提供电源。

附图说明

图1为本实用新型结构示意图；

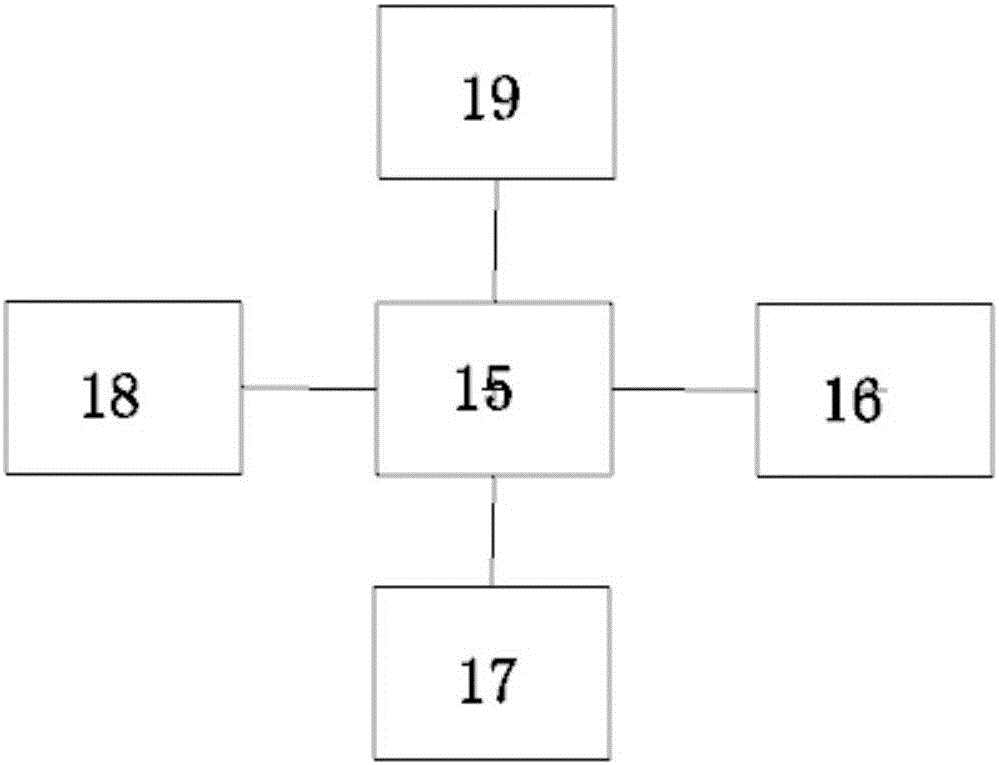

图2为本实用新型的控制原理框图；

图3为本实用新型LED显示屏电路原理框图。

图中：1、手柄；2、枪体；3、枪头；4、透明玻璃；5、LED光源；6、LED显示屏；7、水平管；8、太阳能电池板；9、开关；10、墨斗；11、反射板；12、 中控制电路板；13、激光测距仪；14、蓄电池；15、中央处理器；16、存储单元；17、无线供电单元；18、无线充电单元；19、光电转换单元；20、驱动模块；21、控制模块；22、抗干扰模块；23、节能模块；24、数据处理模块；25、数据存储模块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种路标划线测距一体机,包括手柄1、枪体2、枪头3、激光测距仪13、墨斗10和水平管7,枪头3的前端设有透明玻璃4，激光测距仪13设置在枪体2内，枪体2与手柄1的外侧连接斜面上设有LED显示屏6，枪头3的顶部设有LED光源5，枪体2与手柄1的内侧连接斜面上设有开关9，手柄1内设有蓄电池14，枪体2上端设有太阳能电池板8与水平管7，太阳能电池8设置在水平管7的前端，枪体2下端设置有墨斗10，枪体2内部还设置控制电路板12。

本实施例中，控制电路板12包括中央处理器15、存储单元16、无线供电单元17、无线充电单元18、光电转换单元19，中央处理器15分别连接存储单元16、无线供电单元17、无线充电单元18、光电转换单元19,LED显示屏6包 括驱动模块20、控制模块21、抗干扰模块22、节能模块23、数据处理模块24、数据存储模块25，驱动模块20分别电性连接控制模块21、节能模块23、抗干扰模块22，控制模块21分别电性连接数据处理模块24、数据存储模块25。

另本实施例中，太阳能电池板8与蓄电池14连接，蓄电池14分别连接LED显示屏6、激光测距仪13、控制电路板12和开关9，墨斗10拉线前端设置有反射板11。本实用新型采用太阳能电池板，可实现太阳能充电，方便实用、节省电源，方便在蓄电池电量不足时及时提供电源，如果夜间工作时也可打开LED灯，同时本实用新型也采用了LED显示屏与控制电路板提高其智能化。

本实用新型的有益效果是：该实用新型相比于现有产品可以在地面上弹出需要尺寸的水平线、垂直线和各种角度的斜线，并且所画弹线可以方便的测出其长度，一人操作即可，具有测量精度准、效率高的特点，减少其人工工时的浪费，同时本实用新型采用太阳能电池板，可实现太阳能充电，方便实用、节省电源，方便在蓄电池电量不足时及时提供电源。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
