一种多功能人行道护栏的制作方法

本实用新型涉城市道路防护设施领域，具体涉及一种多功能人行道护栏。

背景技术：

道路护栏是城市路面不可缺少的安全防护设施，能有效阻拦车辆冲出车道，避免重大交通事故的发生，目前，已经广泛应用于公路上。但是，现有的护栏一般功能较单一、空间利用率低，没有进行充分利用。

技术实现要素：

本实用新型的目的是提供一种多功能人行道护栏，以解决现有护栏功能单一、空间利用率低的问题。

本实用新型采用的技术方案是，一种多功能人行道护栏，包括竖直设置的两个立柱，两个立柱之间设置有连接架，连接架顶部铰接有可水平抬起或竖直下垂的置物板，连接架通过支撑装置将置物板固定于水平位置。

进一步的，连接架包括水平设置于两个立柱之间、且位于立柱顶端的上梁和底端的下梁，置物板铰接于上梁上。

进一步的，上梁和下梁之间连接设置有若干个加固杆。

进一步的，支撑装置包括铰接于下梁上的两个支撑杆，置物板为水平抬起状态时，两个支撑杆的自由端卡装在置物板的下侧起固定支撑作用。

进一步的，下梁中部设置有用于放置两个支撑杆的放置槽，置物板为竖直下垂状态时，两个支撑杆的自由端放置于放置槽内。

进一步的，支撑装置还包括位于连接架中部的T形辅助支撑杆，辅助支撑杆包括两端分别与加固杆铰接的水平杆，以及用于卡装在置物板下侧起辅助支撑作用的竖直杆。

进一步的，各个加固杆之间连接设置有挡板。

进一步的，置物板上设置有拉手。

进一步的，置物板设置有用于将其与连接架固定的安全锁。

本实用新型的有益效果是，通过在原有护栏上设置可抬起或放下的置物板，可以在上面摆放物品，用于早市、夜市等不再需要商贩自行搭建临时摆台，在其他时间，可以将置物板收起，当作普通的护栏使用，不仅节省了空间为商贩提供了方便，而且提高了空间的利用率和城市形象，方便管理人员进行统一管理。

附图说明

图1为本实用新型一种多功能人行道护栏置物板打开状态下的结构示意图；

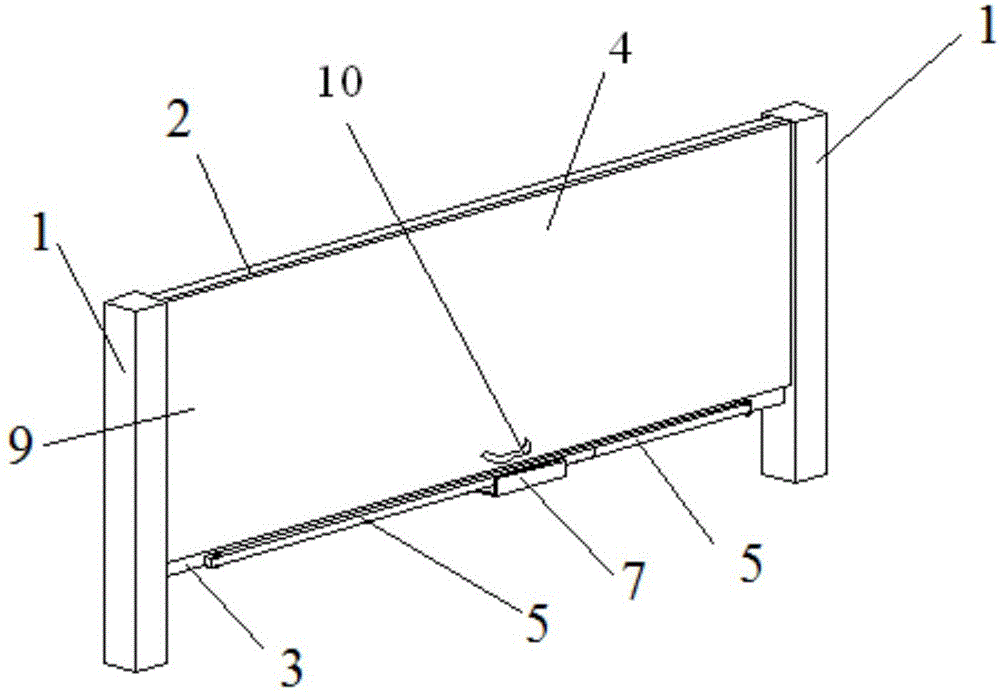

图2为本实用新型一种多功能人行道护栏置物板未打开状态下的结构示意图；

图3为本实用新型一种多功能人行道护栏未安装置物板时的结构示意图。

图中，1.立柱，2.上梁，3.下梁，4.置物板，5.支撑杆，6.加固杆，7.放置槽，8.辅助支撑杆，9.挡板，10.拉手，11.安全锁。

具体实施方式

下面结合附图和具体实施方式对本实用新型进行详细说明。

本实用新型公开了一种多功能人行道护栏，如图1至图3所示，包括两个竖直设置的立柱1，两个立柱1之间连接有上梁2和下梁3，多功能护栏还包括有加固结构，加固结构包括固定安装在两个立柱1、上梁2和下梁3所形成的环状结构内的若干个加固杆6，加固结构还可以设置为用加固杆6连接构成的图案，更加美观大方，每个加固杆6均通过挡板9连接，在加固杆6的基础上增加挡板9，一方面起到进一步地对护栏进行加固的作用，另一方面，可防止泥水等垃圾溅到护栏上，使护栏经久耐用。

上梁2上铰接有用于摆放物品的置物板4，置物板4上面摆放物品，可用于商贩经营早市、夜市等，不需要商贩自行搭建临时摆台，既提高了空间利用率，又方便了经营管理，一举两得，置物板4以上梁2为轴转动，用于将置物板4升起或降下，在使用期间，可以将置物板4升起至水平位置，将各种物品摆放在置物板4上进行贩卖，在贩卖结束后，将置物板4降下，节省了空间，而且也方便统一管理，整齐整洁，提高了城市形象。

多功能护栏还包括有用于支撑置物板4的支撑装置，由于置物板4上面摆放多种物品，使得置物板4承重较大，因此，有必要设置支撑装置，作为优选的支撑装置包括两个支撑杆5，每个支撑杆5的一端均铰接在下梁3上，每个支撑杆5相对下梁3转动，用于将其另一端卡在置物板4上或放置在放置槽7上，放置槽7固定安装在下梁3的中部，支撑杆5可转动，在使用置物板4时，支撑杆5支撑在置物板4的下方，增强置物板4的承重能力，在不使用置物板4时，将支撑杆5收回并搭放在放置槽7上面，通过设置可转动的支撑杆5，使用方便，操作简单，且节省了空间。

支撑装置还包括有辅助支撑杆8，辅助支撑杆8安装于靠近置物板4中部的加固装置上。当置物板4上承重过大时，会使置物板4发生变形或损坏，因此，有必要设置辅助支撑杆8，辅助支撑杆8支撑在置物板的中部，且其可转动，不使用时可收回，节省空间。

置物板4的下部还设置有拉手，方便了将置物板4升起和降下，避免因没有拉手所造成的挤手或其它损伤，安全方便，置物板4下部还设置有锁鼻子6，锁鼻子6使置物板4在不使用时，可以锁住置物板4，保证其不会随意活动，而影响路人，而且，锁住置物板4，更加防盗，避免财产损失。

本实用新型的使用方法是：首先，拉起置物板4至合适位置，然后分别打开两个支撑杆5，将置物板4进行支撑固定，接着转动辅助支撑杆8对置物板4进行辅助支撑；在使用完毕后，收起辅助支撑杆8和支撑杆5，并将其放回原位置，然后收回置物板4，使所鼻子卡持到加固杆6上，最后将置物板4通过锁鼻子固定在加固装置上。
