一种双斜塔斜拉桥的制作方法

本实用新型涉及桥梁技术领域，具体涉及一种双斜塔斜拉桥。

背景技术：

国内外城市内交通干道上的桥梁大都设计成景观桥梁，如拱桥、斜拉桥、 悬索桥、吊桥等等，而在斜拉桥中采用的形式最为美观的是无背索斜塔桥。该种桥梁结构形式正被越来越多的应用在城市桥梁设计中，无背索斜拉桥的桥塔仅一侧承受斜索力，依靠斜塔自身重量平衡桥梁的动载荷和静载荷，由于其仅是单侧受力，其跨度能力有限，使用范围受到限制。

技术实现要素：

本实用新型的目的在于：针对目前无背索斜拉桥跨度能力有限的问题，提供一种跨度能力更好的无背索斜拉桥。

为了实现上述目的，本实用新型采用的技术方案为：

一种双斜塔斜拉桥，包括桥墩、斜塔甲、斜塔乙、拉索和主梁，所述斜塔甲与所述斜塔乙的倾斜方向相反，并且均固定设置在同一个桥墩上，所述斜塔甲远离所述主梁的一侧通过所述拉索与所述主梁连接，所述斜塔乙远离所述主梁的一侧通过所述拉索与所述主梁连接，所述斜塔甲下部具有两个支脚，两个所述支脚之间的空间用于车辆通行，两个所述支脚固定设置在桥墩上，所述斜塔乙为直线型结构。

作为优选，斜塔乙与桥墩的固定位置布置在两个所述支脚的中央，如此，斜拉桥左右能够更加平衡，牢固性和平衡性更好。

作为优选，所述斜塔甲为倒Y形结构，该倒Y形结构的两个支边形成所述支脚，采用倒Y形结构，两支边的连接处能够承受一定的轴向力，承力能力更强，并且，整体更为美观。

作为优选，斜塔甲为H形结构，相比于倒Y形结构，H形结构更容易制造，成本更低。

作为优选，斜塔甲为一体式的半椭圆形结构，采用一体式的斜塔甲，其强度更高，更加耐用，并且，半椭圆形结构使桥梁整体更加美观。

作为优选，所述拉索与主梁采用地锚连接，如此，连接更加牢固。

作为优选，所述拉索与所述斜塔甲和/或与所述斜塔乙采用自锚连接，如此，拉索与斜塔甲或斜塔乙能够在拉索受拉时自行紧固在一起，连接更加牢固。

综上所述，由于采用了上述技术方案，本申请的有益效果是：采用两个斜塔且两个向相反方向倾斜，能够允许同一个桥墩同时安装两个斜塔，相比于一个桥墩只安装一个斜塔，本申请斜拉桥能够安装两个斜塔，并且倾斜方向不同，拉索布置的方向也相反，相当于常规的双面具有拉索的桥塔，其跨度能力与该常规斜拉桥相当，因此与一个桥墩只安装一个斜塔相比，本申请斜拉桥跨度更大；有些采用斜塔作为桥塔，因此本申请斜拉桥具有现有斜塔斜拉桥的优点，依靠斜塔平衡桥梁的动载荷和静载荷，整体美观。

附图说明

图1为本申请双斜塔斜拉桥的示意图；

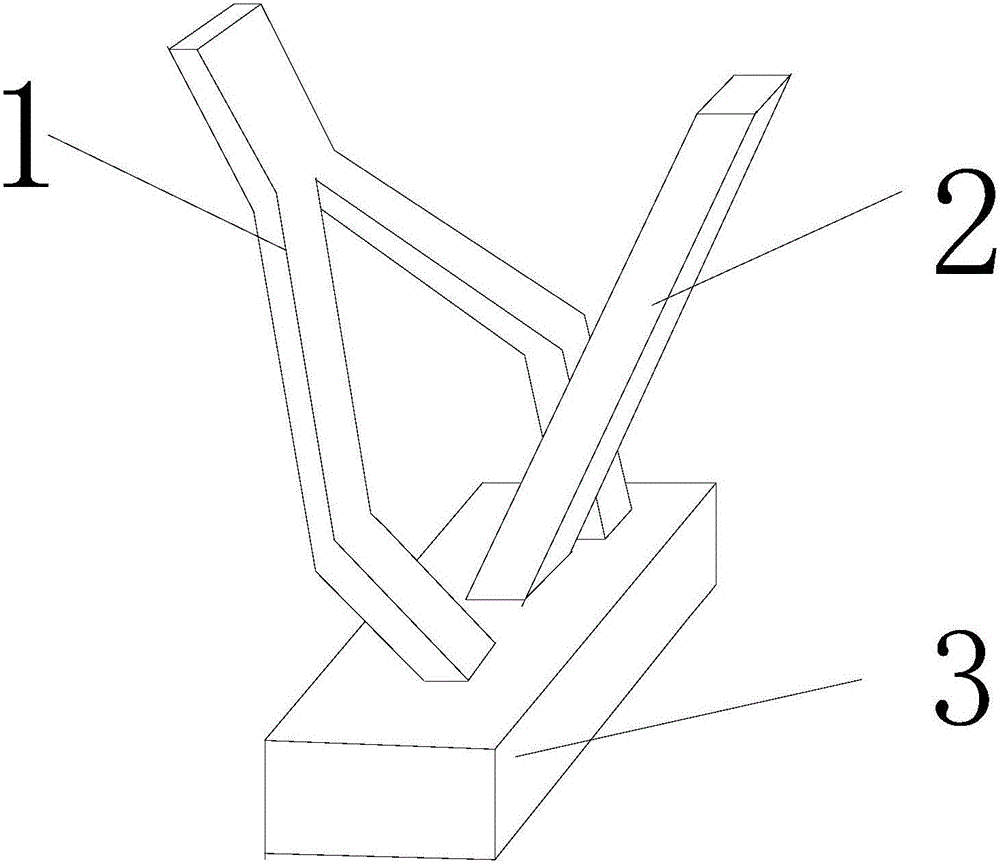

图2为图1的部分结构示意图；

图3为区别于图2的斜塔甲的另一种结构示意图；

图4为区别于图3的斜塔甲的另一种结构示意图；

图中标记：1-斜塔甲，2-斜塔乙，3-桥墩，4-主梁，5-拉索。

具体实施方式

下面结合附图，对本实用新型作详细的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

一种双斜塔斜拉桥，包括桥墩3、斜塔甲1、斜塔乙、拉索5和主梁4，斜塔甲1与斜塔乙的倾斜方向相反，并且均固定设置在同一个桥墩3上，斜塔甲1远离主梁4的一侧通过拉索5与主梁4连接，斜塔乙远离主梁4的一侧通过拉索5与主梁4连接，斜塔甲1下部具有两个支脚，两个支脚之间的空间用于车辆通行，两个支脚固定设置在桥墩3上，斜塔乙为直线型结构，采用两个斜塔且两个向相反方向倾斜，能够允许同一个桥墩3同时安装两个斜塔，相比于一个桥墩3只安装一个斜塔，本申请斜拉桥能够安装两个斜塔，并且倾斜方向不同，拉索5布置的方向也相反，相当于常规的双面具有拉索5的桥塔，其跨度能力与该常规斜拉桥相当，因此与一个桥墩3只安装一个斜塔相比，本申请斜拉桥跨度更大；有些采用斜塔作为桥塔，因此本申请斜拉桥具有现有斜塔斜拉桥的优点，依靠斜塔平衡桥梁的动载荷和静载荷，整体美观。

斜塔乙与桥墩3的固定位置布置在两个支脚的中央，如此，斜拉桥左右能够更加平衡，牢固性和平衡性更好。

斜塔甲1为倒Y形结构，如图1和图2,，该倒Y形结构的两个支边形成支脚，采用倒Y形结构，两支边的连接处能够承受一定的轴向力，承力能力更强，并且，整体更为美观。

或者，区别于倒Y形结构，如图3，斜塔甲1为H形结构，相比于倒Y形结构，H形结构更容易制造，成本更低。

或者，区别于倒Y形结构，如图4，斜塔甲1为一体式的半椭圆形结构，采用一体式的斜塔甲1，其强度更高，更加耐用，并且，半椭圆形结构使桥梁整体更加美观。

拉索5与主梁4采用地锚连接，如此，连接更加牢固。

拉索5与斜塔甲1和/或与斜塔乙采用自锚连接，如此，拉索5与斜塔甲1或斜塔乙能够在拉索5受拉时自行紧固在一起，连接更加牢固。

凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
