一种垃圾捡拾装置的制作方法

本实用新型涉及环卫用品技术领域，具体涉及一种垃圾捡拾装置。

背景技术：

随着城市化进程的加快，城市人口密度的不断增加，海量城市生活垃圾的收集、储运等已成了城市现代化管理的一个重要难题，随着科学技术的发展，清洁环卫工作已经在一定程度上实现了机械化和自动化，垃圾清扫车在开阔的城市街道可以十分方便的使用，大大减轻了环卫工人的劳动强度，提高了工作效率，但在一些背街小巷、车站、码头等地形比较复杂的区域，垃圾清扫车的使用受到了极大的限制，地面的杂物、果皮、烟头等垃圾还是靠人工捡拾，环卫工人使用的还是扫帚、簸箕和竹篾制成的夹子等传统的清洁工具，劳动强度大，工作效率低。

技术实现要素：

针对现有技术中缺少使用方便，能有效减轻环卫工人劳动强度的垃圾捡拾装置的缺陷，本实用新型提供一种垃圾捡拾装置。

本实用新型采用的技术方案为：一种垃圾捡拾装置，所述垃圾捡拾装置包括第一夹持件、第二夹持件、弹力橡胶圈、垃圾夹持板、垃圾收集桶和垃圾收集袋，所述第一夹持件、第二夹持件用铰接轴铰接在一起形成剪刀形状，第一夹持件和第二夹持件的上部设置有椭圆形手握部，第一夹持件的下部设置有垃圾夹持板，第二夹持件的下部设置有垃圾收集桶，垃圾收集桶后部设置有垃圾收集袋固定部，垃圾收集袋固定部为中空椭圆形桶状并与垃圾收集桶内部连通，垃圾收集袋套设于垃圾收集袋固定部并用弹力橡胶圈固定，第一夹持件上还设置有弹力橡胶圈固定装置，弹力橡胶圈固定装置为两个呈八字形的凸起。

所述垃圾捡拾装置在第一夹持件和第二夹持件之间还设置有弹簧片，弹簧片的设置位置在铰接轴下方。

本实用新型的有益技术效果：使用时，在弹簧片的弹力作用下，垃圾收集桶和垃圾夹持板分离，把垃圾置于垃圾收集桶和垃圾夹持板之间，使用者单手握紧第一夹持件和第二夹持件上部的椭圆形手握部，垃圾夹持板和垃圾收集桶相互靠近，垃圾夹持板把垃圾推入垃圾收集桶，然后，使用者横置垃圾捡拾装置，垃圾在重力的作用下掉入垃圾收集袋中，待垃圾收集袋装满以后，使用者取下弹力橡胶圈，把垃圾收集袋从垃圾收集袋固定部取下扔入垃圾桶即可，本实用新型设计新颖，使用方便，能大大降低环卫工人的劳动强度。

附图说明

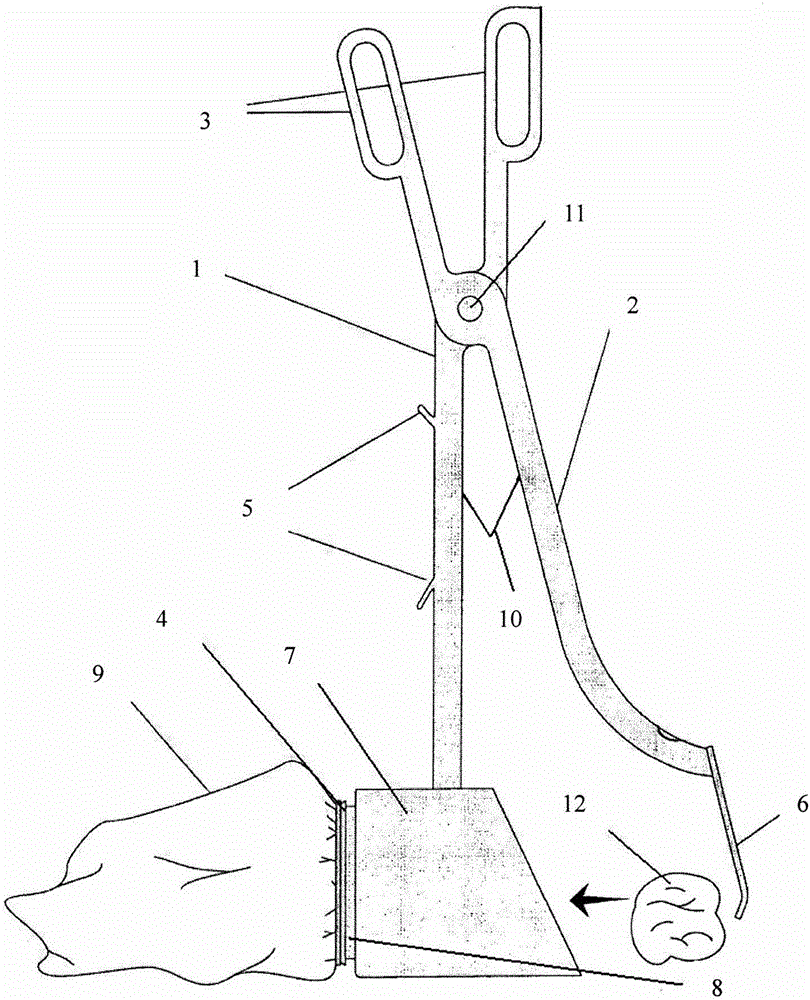

图1为垃圾捡拾装置整体结构示意图；

图2为垃圾捡拾装置使用状态示意图；

其中：第一夹持件1，第二夹持件2，手握部3，弹力橡胶圈4，弹力橡胶圈固定装置5，垃圾夹持板6，垃圾收集桶7，垃圾收集袋固定部8，垃圾收集袋9，弹簧片10，铰接轴11，垃圾12。

具体实施方式

参见附图1-2，一种垃圾捡拾装置，所述垃圾捡拾装置包括第一夹持件1、第二夹持件2、弹力橡胶圈4、垃圾夹持板6、垃圾收集桶7和垃圾收集袋9，所述第一夹持件1、第二夹持件2用铰接轴11铰接在一起形成剪刀形状，第一夹持件1和第二夹持件2的上部设置有椭圆形手握部3，第一夹持件1的下部设置有垃圾夹持板6，第二夹持件2的下部设置有垃圾收集桶7，垃圾收集桶7后部设置有垃圾收集袋固定部8，垃圾收集袋固定部8为中空椭圆形桶状并与垃圾收集桶7内部连通，垃圾收集袋9套设于垃圾收集袋固定部8并用弹力橡胶圈4固定，第一夹持件1上还设置有弹力橡胶圈固定装置5，弹力橡胶圈固定装置5为两个呈八字形的凸起。当垃圾收集袋9取下时，为了防止弹力橡胶圈4丢失，可以把弹力橡胶圈4套在弹力橡胶圈固定装置5上，再次使用时，先把垃圾收集袋9套设于垃圾收集袋固定部8上，然后用弹力橡胶圈4固定。

所述垃圾捡拾装置在第一夹持件1和第二夹持件2之间还设置有弹簧片10，弹簧片10的设置位置在铰接轴11下方。
