环保用可拆卸扫帚的制作方法

本实用新型涉及清洁工具领域，具体涉及一种环保用可拆卸扫帚。

背景技术：

目前，用于清扫路面、街道和楼道的扫帚都是由竹条或塑料编制成的，由一个竹条或塑料刷头和一根木质扫帚把联接而成，由于竹条之间的间隙比较大，因此在清扫过程中，对于一些颗粒比较小的垃圾和残存尘土清扫不干净；塑料刷头易老化变质，木质扫帚把在潮湿环境里使用容易变质、腐烂，并且刷头与扫帚把的连接部位不牢固，打扫卫生时常出现连接部位破损、滑丝等问题，导致无法使用，因此使用不便、寿命短。且传统的扫帚为一体成型的，不便于拆卸、更换。

技术实现要素：

基于此，针对上述问题，本实用新型提出一种环保用可拆卸扫帚，方便拆卸、更换，能有效地延长扫帚使用寿命，能清扫较小的垃圾和残存尘土，可提高清理的全面性和高效性。

本实用新型的技术方案是：一种环保用可拆卸扫帚，包括主杆、扫帚板和连接件，所述连接件固定设置在所述扫帚板上，所述主杆与所述连接件可拆卸连接，所述扫帚板远离连接件的一面可拆卸设置有安装板，所述安装板上设置有尼龙材质的帚穗。

本技术方案中，主杆、扫帚板和安装板均采用可拆卸连接，方便拆卸、更换，能有效地延长扫帚使用寿命，能清扫较小的垃圾和残存尘土，提高了清扫的全面性和高效性。

优选地，所述扫帚板上设置有贯穿上下两面的通孔，所述连接件上设置有放置清洁剂的清洁槽，所述清洁槽与所述通孔之间设置有与通孔相对应的漏液孔。通过采用这种方案：方便清洁剂的安放，清洁液可通过通孔和漏液孔流入帚穗部，无需人工使用清洁剂，减少了人工劳动力，使清洁剂的使用更方便、快捷，提高了道路清理的效率。

优选地，所述通孔与所述漏液孔之间设置有关闭漏液孔的隔板，所述主杆上设置有控制隔板开闭的控制按钮。通过采用这种方案：控制清洁剂的使用，可根据不同情况控制清洁剂的使用量，降低了道路清理的工作量，减少了因人工使用清洁剂而耽误的清理时间。

进一步优选地，所述连接件通过插销与所述主杆连接。通过采用这种方案：主杆与连接件之间的连接更牢固，且使主杆和连接件之间的拆卸更为方便、快速。

进一步优选地，所述安装板扣接在所述扫帚板上。通过采用这种方案：安装板与扫帚板之间的连接更牢固，且方便拆卸，进一步延长了扫帚的使用寿命。

进一步优选地，所述主杆和扫帚板均为铝制结构。通过采用这种方案：使扫帚在潮湿环境里使用不容易变质、腐烂。

更进一步优选地，所述帚穗为条形结构。通过采用这种方案：进一步提高清扫的全面性和高效性，可清扫较小的垃圾和残存尘土。

本实用新型的有益效果是：

1、可拆卸连接，能有效地延长扫帚使用寿命，能清扫较小的垃圾和残存尘土，提高清扫的全面性和高效性；

2、能在潮湿环境下使用，不易变质、腐烂；

3、无需人工使用清洁剂，减少了人工劳动力，减少了因人工使用清洁剂而耽误的清理时间，提高了道路清理的效率；

4、各部件之间不仅连接更牢固，而且拆卸更加简便。

附图说明

图1是本实用新型实施例所述环保用可拆卸扫帚的结构示意图；

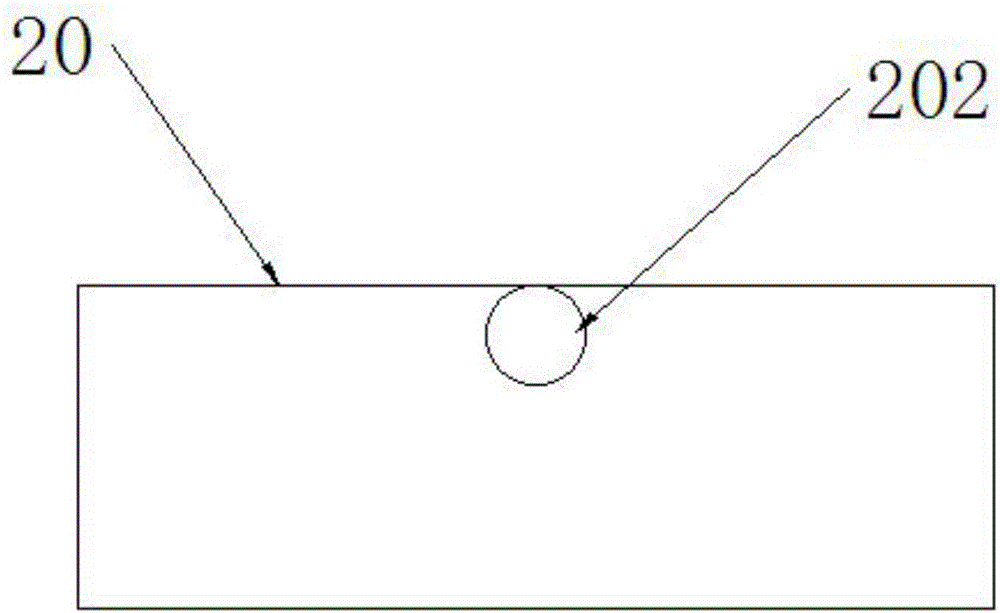

图2为实施例中扫帚板的俯视图；

图3是实施例中连接件的结构示意图；

图4是实施例中连接件的横截面剖视图；

附图标记说明：

10、主杆；20、扫帚板；30、连接件；101、控制按钮；201、安装板；202、通孔；301、插销；302、清洁槽；303、漏液孔；304、隔板；2011、帚穗。

具体实施方式

下面结合附图对本实用新型的实施例进行详细说明。

实施例1：

如图1所示，一种环保用可拆卸扫帚，包括主杆10、扫帚板20和连接件30，所述连接件30固定设置在所述扫帚板20上，所述主杆10与所述连接件30可拆卸连接，所述扫帚板20远离连接件30的一面可拆卸设置有安装板201，所述安装板201上设置有尼龙材质的帚穗2011。

实施例2：

如图1所示，一种环保用可拆卸扫帚，包括主杆10、扫帚板20和连接件30，所述连接件30固定设置在所述扫帚板20上，所述主杆10与所述连接件30可拆卸连接，所述扫帚板20远离连接件30的一面可拆卸设置有安装板201，所述安装板201上设置有尼龙材质的帚穗2011。

如图2-4所示，所述扫帚板20上设置有贯穿上下两面的通孔202，所述连接件30上设置有放置清洁剂的清洁槽302，所述清洁槽302与所述通孔202之间设置有与通孔202相对应的漏液孔303。

实施例3：

如图1所示，一种环保用可拆卸扫帚，包括主杆10、扫帚板20和连接件30，所述连接件30固定设置在所述扫帚板20上，所述主杆10与所述连接件30可拆卸连接，所述扫帚板20远离连接件30的一面可拆卸设置有安装板201，所述安装板201上设置有尼龙材质的帚穗2011。

如图2-4所示，所述扫帚板20上设置有贯穿上下两面的通孔202，所述连接件30上设置有放置清洁剂的清洁槽302，所述清洁槽302与所述通孔202之间设置有与通孔202相对应的漏液孔303。

如图4所示，所述通孔202与所述漏液孔303之间设置有关闭漏液孔303的隔板304，所述主杆10上设置有控制隔板304开闭的控制按钮101。

实施例4：

如图1所示，一种环保用可拆卸扫帚，包括主杆10、扫帚板20和连接件30，所述连接件30固定设置在所述扫帚板20上，所述主杆10与所述连接件30可拆卸连接，所述扫帚板20远离连接件30的一面可拆卸设置有安装板201，所述安装板201上设置有尼龙材质的帚穗2011。

如图2-4所示，所述扫帚板20上设置有贯穿上下两面的通孔202，所述连接件30上设置有放置清洁剂的清洁槽302，所述清洁槽302与所述通孔202之间设置有与通孔202相对应的漏液孔303。

如图4所示，所述通孔202与所述漏液孔303之间设置有关闭漏液孔303的隔板304，所述主杆10上设置有控制隔板304开闭的控制按钮101。

如图3所示，所述连接件30通过插销301与所述主杆10连接。

实施例5：

如图1所示，一种环保用可拆卸扫帚，包括主杆10、扫帚板20和连接件30，所述连接件30固定设置在所述扫帚板20上，所述主杆10与所述连接件30可拆卸连接，所述扫帚板20远离连接件30的一面可拆卸设置有安装板201，所述安装板201上设置有尼龙材质的帚穗2011。

如图2-4所示，所述扫帚板20上设置有贯穿上下两面的通孔202，所述连接件30上设置有放置清洁剂的清洁槽302，所述清洁槽302与所述通孔202之间设置有与通孔202相对应的漏液孔303。

如图4所示，所述通孔202与所述漏液孔303之间设置有关闭漏液孔303的隔板304，所述主杆10上设置有控制隔板304开闭的控制按钮101。

如图3所示，所述连接件30通过插销301与所述主杆10连接。

所述安装板201扣接在所述扫帚板20上。

实施例6：

如图1所示，一种环保用可拆卸扫帚，包括主杆10、扫帚板20和连接件30，所述连接件30固定设置在所述扫帚板20上，所述主杆10与所述连接件30可拆卸连接，所述扫帚板20远离连接件30的一面可拆卸设置有安装板201，所述安装板201上设置有尼龙材质的帚穗2011。

如图2-4所示，所述扫帚板20上设置有贯穿上下两面的通孔202，所述连接件30上设置有放置清洁剂的清洁槽302，所述清洁槽302与所述通孔202之间设置有与通孔202相对应的漏液孔303。

如图4所示，所述通孔202与所述漏液孔303之间设置有关闭漏液孔303的隔板304，所述主杆10上设置有控制隔板304开闭的控制按钮101。

如图3所示，所述连接件30通过插销301与所述主杆10连接。

所述安装板201扣接在所述扫帚板20上。

所述主杆10和扫帚板20均为铝制结构。

实施例7：

如图1所示，一种环保用可拆卸扫帚，包括主杆10、扫帚板20和连接件30，所述连接件30固定设置在所述扫帚板20上，所述主杆10与所述连接件30可拆卸连接，所述扫帚板20远离连接件30的一面可拆卸设置有安装板201，所述安装板201上设置有尼龙材质的帚穗2011。

如图2-4所示，所述扫帚板20上设置有贯穿上下两面的通孔202，所述连接件30上设置有放置清洁剂的清洁槽302，所述清洁槽302与所述通孔202之间设置有与通孔202相对应的漏液孔303。

如图4所示，所述通孔202与所述漏液孔303之间设置有关闭漏液孔303的隔板304，所述主杆10上设置有控制隔板304开闭的控制按钮101。

如图3所示，所述连接件30通过插销301与所述主杆10连接。

所述安装板201扣接在所述扫帚板20上。

所述主杆10和扫帚板20均为铝制结构。

如图1所示，所述帚穗2011为条形结构。

以上所述实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
