一种落叶清扫吸附设备的制作方法

本实用新型涉及环卫机械技术领域，具体为一种落叶清扫吸附设备。

背景技术：

秋天树叶在路边到处都是给环卫工人带来很大的清扫难度，同时在人行道上清扫车无法清扫，只能用人工清扫，还有在修理园艺是也会产生很多树枝、树叶等杂物。由于位置地方狭窄一般都是用人工清扫。在某些特殊情况及恶劣天气下收集很不方便。

技术实现要素：

本实用新型所解决的技术问题在于提供一种落叶清扫吸附设备，以解决上述背景技术中提出的问题。

本实用新型所解决的技术问题采用以下技术方案来实现：一种落叶清扫吸附设备，包括：驾驶室、行走底盘、动力设备、风机、除尘器、垃圾桶、吸料咀、吸料软管，所述驾驶室设置于行走底盘上，驾驶室后侧的行走底盘上设有除尘器，行走底盘上设有动力设备，吸料咀与吸料软管连接，吸料软管与风机连接，风机与除尘器连接，除尘器下方与垃圾桶连接，动力设备驱动风机，所述吸料咀上安装有滚轮，滚轮通过滚轮支架安装在吸料咀上，吸料咀通过固定支架安装在行走底盘下方。

所述风机固定安装在的底盘上，风机出风口端与除尘器连接。

所述风机的进风口端通过固定卡箍连接吸料软管。

所述行走底盘是由动力设备驱动行走。

与现有技术相比，本实用新型的有益效果是：本实用新型设计合理，结构紧凑，通过合理配置移动车架，并合理的配备一个或多个风机及吸料咀，可以对路面进行清理，也可以通过调换较长的吸料管对较远处的堆积物进行清理，使清扫具有高机动性，更高效，更方便。

附图说明

图1为本实用新型的主视图示意图。

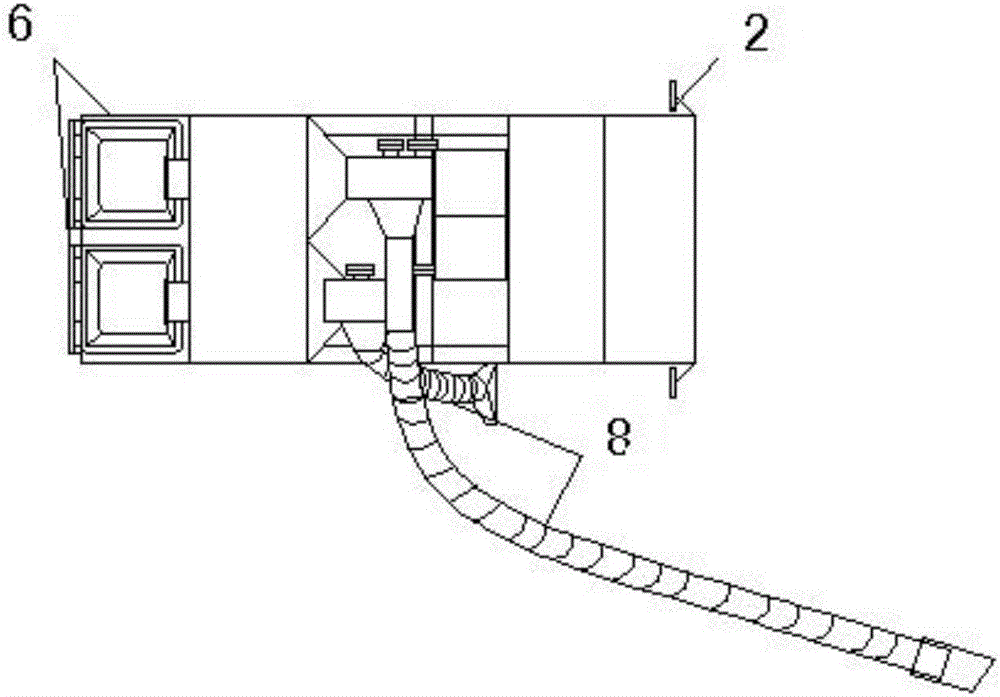

图2为本实用新型的俯视图示意图。

具体实施方式

为了使本实用新型的实现技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1、图2所示，一种落叶清扫吸附设备，包括：驾驶室1、行走底盘2、动力设备3、风机4、除尘器5、垃圾桶6、吸料咀7、吸料软管8、出料口9，所述驾驶室1设置于行走底盘2上，驾驶室1后侧的行走底盘2上设有除尘器5，行走底盘2上设有动力设备3，吸料咀7与吸料软管8连接，吸料软管8与风机4、连接，风机4、与除尘器5连接，除尘器5下方设有出料口9，出料口下方有垃圾桶6，动力设备3驱动风机4，所述吸料咀7上安装有滚轮，滚轮通过滚轮支架安装在吸料咀7上，吸料咀7通过固定支架安装在行走底盘2下方。

所述风机4、固定安装在的行走底盘2上，风机4、出风口端与除尘器5连接。

所述风机4、的进风口端通过固定卡箍连接吸料软管8，吸料软管8通过吸料咀7可以完成对地面吸料。风机4、的进风口端还可以连接较长的吸料软管8进行远距离吸料。

所述行走底盘2是由动力设备3提供动力来驱动行走，以保证长距离的连续作业。

本实用新型通过合理配置移动车架，并合理的配备并联双风机可以对路面进行清理，也可以对较远处的堆积物进行清理，使清扫具更高效，更方便。通过动力设备提供动力来驱动机器自动行走，可以保证长距离的连续作业。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型的要求保护范围由所附的权利要求书及其等效物界定。
