一种便于清雪的前置推雪板的制作方法

本实用新型涉及一种推雪板，特别涉及一种便于清雪的前置推雪板。

背景技术：

推雪板是固定在汽车前端用于清除道路积雪的装置，也叫雪铲、雪犁等。将其安装于车身前方，利用汽车向前的强大推力，快速、大面积的将积雪推向两侧，安装和拆卸都比较方便。传统的推雪板仅仅将积雪推行固定位置，而路面上难免存在障碍物，容易使得铲板上的铲刀受损，且铲板运行过的轨迹会残留部分雪，不方便清扫，容易结冰，易发生危险，铲板上容易使得雪堆积，增大运行的功率，比较耗能，不够环保。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种便于清雪的前置推雪板，通过设有的清扫板，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种便于清雪的前置推雪板，包括铲板，所述铲板的背面固定设有固定杆，所述铲板背面的底端通过螺母与清扫板连接，所述铲板正面的顶端固定设有挡体，所述固定杆通过固定件与支撑柱连接，所述支撑柱通过连接杆与连接架连接，所述连接架的一侧固定设有油缸，所述清扫板的底端固定设有橡胶刷，所述挡体的内部设有震动辊，所述震动辊的一侧设有微型电机，所述微型电机的一端设有定时器。

作为本实用新型的一种优选技术方案，所述铲板正面的底端设有铲刀，所述铲板背面的底部固定设有两个滚动轮，两个所述滚动轮上均设有刮片。

作为本实用新型的一种优选技术方案，所述铲板的背面上设有若干金属固定环。

作为本实用新型的一种优选技术方案，所述支撑柱的两端均固定设有卡环，所述卡环的一端固定设有缓冲垫。

作为本实用新型的一种优选技术方案，所述连接架的底端成矩形，且所述连接架的底端上固定设有若干螺孔，所述连接架的两侧均设有连接柱。

所述挡体的一侧固定设有密封罩。

与现有技术相比本实用新型所达到的有益效果是：该实用新型通过设有铲板，能够将积雪通过铲板推向固定位置，易于清理路面，通过设有清扫板，能够将铲板运行过残留的薄层雪进行清扫，使得路面更加清洁，防止结冰，便于车辆及行人的通行，通过设有定时器，能够定时开关微型电机，通过设有震动辊，在微型电机的作用下，使得震动辊工作，使得铲板能够震动，将其上的残留积雪抖落，便于再次操作，有利于提高推雪效率，整体结构简单，实用性强，易于推广。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型的主视结构示意图；

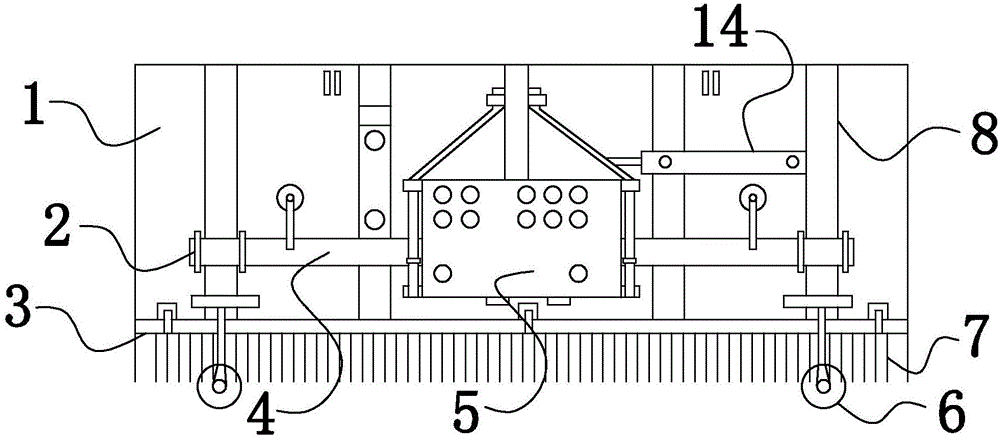

图2是本实用新型的后视结构示意图；

图3是本实用新型挡体结构示意图；

图中标号：1、铲板；2、卡环；3、清扫板；4、支撑柱；5、连接架；6、滚动轮；7、橡胶刷；8、固定杆；9、挡体；10、铲刀；11、震动辊；12、定时器；13、微型电机；14、油缸。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型提供一种便于清雪的前置推雪板，包括铲板1，铲板1的背面固定设有固定杆8，铲板1背面的底端通过螺母与清扫板3连接，铲板1正面的顶端固定设有挡体9，固定杆8通过固定件与支撑柱4连接，支撑柱4通过连接杆与连接架5连接，连接架5的一侧固定设有油缸14，清扫板3的底端固定设有橡胶刷7，挡体9的内部设有震动辊11，震动辊11的一侧设有微型电机13，微型电机13的一端设有定时器12。

铲板1正面的底端设有铲刀10，铲板1背面的底部固定设有两个滚动轮6，两个滚动轮6上均设有刮片，通过设有铲刀10，方便将积雪铲起，并定向推移，通过设有滚动轮6，方便铲板1的移动，通过设有刮片，能够将滚动轮6上的残留物及时清理，便于运动。

铲板1的背面上设有若干金属固定环，通过设有金属固定环，能够安装物件，便于操作，使用方便。

支撑柱4的两端均固定设有卡环2，卡环2的一端固定设有缓冲垫，通过设有卡环2，使得支撑柱4能够与铲板1固定连接，通过设有缓冲垫，能够减少冲击摩擦，降低损耗。

连接架5的底端成矩形，且连接架5的底端上固定设有若干螺孔，连接架5的两侧均设有连接柱，通过设有螺孔，便于与机械连接，使用起来更加方便，便于放置。

挡体9的一侧固定设有密封罩，能够将密封罩打开，便于维修养护内部物件。

具体的，使用时，将连接架5通过螺孔与机械连接，能够在路面行驶，通过调节连接架5上的油缸14，能够进行往复运动，运动较为平稳，铲板1下降至铲刀10贴近地面，前进，使得铲板1能够将积雪推向固定的方向，在铲板1经过后的路面，由于路面会有障碍物，因此会导致部分路面的积雪清理的不够干净，清扫板3上带有的橡胶刷7，不仅能将残留的雪迹清理，还能使得路面得到清洁，提前将定时器12设定，能够定时使得微型电机13定时工作，微型电机13与微型供电器连接，使得及时为微型电机13提供能量，使得震动辊11能够工作，带动铲板1震动，将铲板1上残留的雪抖落，节约能量，底端设有滚动轮6，能够使得铲板1能够移动。

该实用新型通过设有铲板1，能够将积雪通过铲板1推向固定位置，易于清理路面，通过设有清扫板3，能够将铲板1运行过残留的薄层雪进行清扫，使得路面更加清洁，防止结冰，便于车辆及行人的通行，通过设有定时器12，能够定时开关微型电机13，通过设有震动辊11，在微型电机13的作用下，使得震动辊11工作，使得铲板1能够震动，将其上的残留积雪抖落，便于再次操作，有利于提高推雪效率，整体结构简单，实用性强，易于推广。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
