一种桥面沥青维修机的制作方法

本实用新型主要桥梁维修技术领域，特别是涉及一种桥面沥青维修机。

背景技术：

现有技术中，经过刮风下雨以及长时间的车辆碾压，桥面上的水泥、沥青很容易发生破损，从而形成一个个的坑洞，这一方面影响了桥面的美观，另一方面也造成了较大的交通安全隐患，因此需要对这些坑洞进行修补。现有技术中对桥面沥青的修补，通常是通过专门的维修车辆进行，其原理实际上时封闭一小段路面，然后对这段路面进行重新铺设，因此也经常能在行驶过程中看到“前方桥面维修，请注意减速绕道”这类的警示标志，这种修补方法尽管可以很彻底的进行修复，但效率不高，并且易造成交通堵塞。还有一种修补方法，是采用人工的方式，在坑洞局部位置填充进水泥沥青，然后用水泥刷人工抹平，但这种方法对工人的熟练度要求很高，一旦技术不过关，手上的力度把握不好，就不容易将沥青上表面抹平，导致修补质量不过关，修补位置仍会存在小起伏，即存在着局部受力不平衡的情况，一旦短期再受到碾压，很容易再次出现损坏。

技术实现要素：

针对现有技术存在的不足，本实用新型旨在提供一种能便于使用者掌握修补平整度的桥面沥青维修机。

为实现上述目的，本实用新型提供了如下的技术方案：

一种桥面沥青维修机，包括了按压部、抹平部和手持部，所述按压部包括了底板和连接板，所述连接板垂直连接在所述底板的边沿，在所述底板上开设了多个固定孔，所述底板的底部成形为水平面，在所述连接板上开设有安装孔，在所述安装孔中插接有所述的手持部，所述手持部包括了推杆、套筒和固定法兰，所述固定法兰固定在所述连接板的一侧侧壁上，在所述固定法兰的法兰孔中固定了所述的套筒，所述套筒内部中空形成了安装腔，所述安装腔与所述安装孔相互连通，所述推杆一端位于所述套筒外部，另一端为延伸端，所述延伸端穿过所述安装腔和所述安装孔延伸在所述连接板的另一侧，在所述延伸端上开设有转动槽，在所述转动槽中转动连接着所述的抹平部。

作为本实用新型的改进，所述抹平部包括了弧形压杆和压板，所述弧形压杆转动连接在所述弧形槽中，所述压板固定在所述弧形压杆上，并能随所述弧形压杆转动，在所述压板上成形有弧形压合面以及水平压合面。

作为本实用新型的进一步改进，在所述转动槽的两面槽壁上均开设了通孔，在所述的两个通孔中穿设有转轴，所述的弧形压杆套接在所述转轴上。

与现有技术相比，本实用新型的优点在于：通过设置相互联动的手持部和按压部，可以通过连接在两者之间的弧形压杆来掌握力度并且通过杠杆原理降低工人的劳动强度，在实现力度控制更便捷的同时还提高了修补质量，另外，在按压板的底板上开设了固定孔，可以将底板固定在一些水平的器械台面上，使得在抹平过程中，整个维修机不容易像握在人手上那样发生颤动或抖动，进一步提高了修补质量。

附图说明

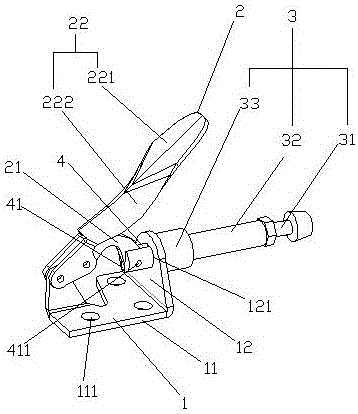

图1为本实用新型实施例中桥面沥青维修机的结构示意图。

具体实施方式

参照附图对本实用新型中桥面沥青维修机的实施例做进一步说明。

如图1所示，本实施例为一种桥面沥青维修机，包括了按压部1、抹平部2和手持部3，上述的按压部包括了底板11和连接板12，底板为一块底部水平的方板，在底板上开设有三个固定孔111，三个固定孔呈三角形排列，在三个固定孔中均可以穿设螺杆或者销钉等紧固件，用于将整块底板固定在外部的一些移动器械的平面上，比如推车的车底等。这样就可以采用一些能保持稳定移动的器械来代替人手带动整个维修机平移，不易发生颤动，更加的稳定。

上述的连接板12垂直连接在前述底板11一侧的边沿，在连接板上开设有安装孔121。上述的手持部包括了推杆31、套筒32和固定法兰33，其中，固定法兰33固定在连接板的一侧的侧壁上，该固定法兰的中心带有法兰孔（常规技术，故法兰孔在图中未示出），在固定法兰的法兰孔中固定着上述的套筒32，套筒内部中空形成了安装腔，上述的安装腔与安装孔相互连通形成了一个通道，上述的推杆穿设在该通道中，该推杆与套筒同轴向设置，其两端分别延伸在套筒的两端外，其中一端位于连接板设置了固定法兰的一侧，另一端为延伸端，该延伸端穿过安装腔和安装孔延伸在连接板的另一侧，在延伸端上开设有转动槽4，转动槽在顶部和底部分别形成了两个开口，在两个开口之间具有两块相对的槽壁41，在每一块槽壁上均开设了一个通孔411，上述的两个通孔相互正对，在通孔中穿设了转轴。前述的抹平部包括了弧形压杆21和压板22，所述的弧形压杆套接在所述转轴上，所述压板固定在所述弧形压杆上，并能随所述弧形压杆一起转动，在所述压板上成形有弧形压合面221以及水平压合面222，分别可以根据实际需要压合出弧形面（桥面整体是呈一个弧形走向，故在某些位置具有弧形面）和水平面。实际使用过程中，在将按压部固定后，可以拉动手持部上的推杆带动弧形压杆转动，原理类似于常见的曲轴曲杆，由此通过转动产生的压力向压板施压，压平沥青。

以上所述使本实用新型的优选实施方式，对于本领域的普通技术人员来说不脱离本实用新型原理的前提下，还可以做出若干变型和改进，这些也应视为本实用新型的保护范围。
