一种新型直角板的制作方法

本实用新型涉及到一种新型直角板，属于机械设备技术领域。

背景技术：

在机械加工领域，为了固定设备。需要经常用到直角板，常见直角板的结构型式主要用于对工件进行固定，进而有利于工件的加工处理，常见的直角板仅仅由竖直板和水平板组成，对工件宽大大于竖直板宽度的工件无法进行加工处理，不能够满足现代社会在机械加工领域的需求。

本实用新型涉及了一种新型直角板，该直角板的竖直板上设有工件固定基板一和工件固定基板二，工件固定基板一和工件固定基板二方便了大件工件的固定，增加了直角板的适应性。此外，该新型直角板的结构简单，使用方便，适合推广使用。

技术实现要素：

为了克服背景技术中存在的缺陷，本实用新型解决其技术问题所采用的技术方案是：一种新型直角板，包括水平板、竖直板、加强筋、工件固定基板一、工件固定基板二和压板，所述水平板和竖直板相互垂直，所述加强筋的一端固定在水平板上，所述加强筋的另一端固定在竖直板上，所述竖直板、工件固定基板一和压板通过紧固螺钉固定在一起，所述竖直板、工件固定基板二和压板通过紧固螺钉固定在一起，所述水平板和竖直板的厚度为4厘米,所述工件固定基板一和工件固定基板二上设有多个工件固定孔,所述工件固定基板一和工件固定基板二由金属材料或塑料材料制成。

总之，本实用新型涉及的一种新型直角板，该直角板的竖直板上设有工件固定基板一和工件固定基板二，工件固定基板一和工件固定基板二方便了大件工件的固定，增加了直角板的适应性。此外，该新型直角板的结构简单，使用方便，适合推广使用。

附图说明

下面结合附图和实施例对实用新型进一步说明。

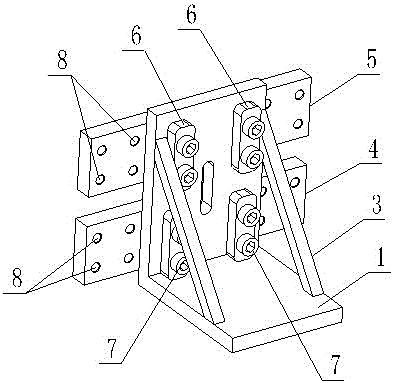

图1是本实用新型一种新型直角板的结构示意图一；

图2是本实用新型一种新型直角板的结构示意图二；

其中:1、水平板；2、竖直板；3、加强筋；4、工件固定基板一；5、工件固定基板二；6、压板；7、紧固螺钉；8、工件固定孔。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。附图为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

具体实施例：请参阅图1和图2，一种新型直角板，包括水平板1、竖直板2、加强筋3、工件固定基板一4、工件固定基板二5和压板6，所述水平板1和竖直板2相互垂直，所述加强筋3的一端固定在水平板1上，所述加强筋3的另一端固定在竖直板2上，所述竖直板2、工件固定基板一4和压板6通过紧固螺钉7固定在一起，所述竖直板2、工件固定基板二5和压板6通过紧固螺钉7固定在一起，所述水平板1和竖直板2的厚度为4厘米,所述工件固定基板一4和工件固定基板二5上设有多个工件固定孔8,所述工件固定基板一4和工件固定基板二5由金属材料或塑料材料制成。

本实用新型涉及的一种新型直角板，该直角板的竖直板上设有工件固定基板一和工件固定基板二，工件固定基板一和工件固定基板二方便了大件工件的固定，增加了直角板的适应性。此外，该新型直角板的结构简单，使用方便，适合推广使用。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本实用新型创造的保护范围之中。
