一种可旋转手柄的多用折叠钳的制作方法

本实用新型涉及一种钳子工具，具体涉及一种可旋转手柄的多用折叠钳。

背景技术：

现有的钳子一般包括手柄和钳头，通过手柄的开合来带动钳头的开合，以实现将东西钳住的功能，其功能比较单一，目前出现了一些将常用的生活工具装配在手柄上的折叠钳子，现有多用钳为钳头正常向下折叠，手柄向上折叠开合使用，由于现有手柄结构配件开合需要，手握手柄时常会感到硌手，同时不能大力紧握，用力越大，使用舒适度下降越多，打开后正常使用钳子过程中手握手柄舒适度大大下降，钳子折叠后配件打开过程繁琐，现有产品为提高舒适度问题，有的加厚手柄厚度，使用更多塑料或其他材料对手柄进行包边，虽然舒适度有所提高，但同时却增加了手柄厚度，产品重量也有所增加，并增加了产品生产时间，加厚配件之间磨损垫片尺寸，不但增加了成本，降低了效率，延长了生产时间，对于实际舒适度的提高帮助不大，因此手柄尺寸的加厚，对于一些手掌不大的使用者来说操作不方便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种可旋转手柄的多用折叠钳，其可实现手柄的两侧面旋转，解决使用过程中诸多不便及改善舒适度问题，同时降低成本，提高加工效率。

为实现上述目的，本实用新型采取的技术方案为：

一种可旋转手柄的多用折叠钳，包括钳头和手柄，手柄上设有工具组件，工具组件与手柄后端折叠连接，手柄的一侧面设有钳头及工具组件的收纳口，所述钳头和手柄之间装配有旋转连接件，其中在钳头后端面上开设有螺孔，旋转连接件前端设有丝杆，旋转连接件通过丝杆及螺孔绕螺孔中心轴旋转装配在钳头上，所述旋转连接件后端部上固定有垂直于丝杆的销轴，手柄的两侧壁上均开设有中心垂直于侧壁表面的销孔，手柄通过销轴及销孔绕销轴在折叠位置和伸展位置之间转动，手柄的另一侧面为光滑的握持面。

所述手柄上设有收纳口的侧面上开设有豁口。

所述工具组件包括锯条、裁切刀、水果刀、起子、螺丝刀、尺子。

本实用新型在钳头和手柄之间增设一个旋转连接件，这样手柄的两个侧面可实现旋转进而交换位置，轻松实现手柄开合方向的相互转换，打开使用钳子功能时，使手柄光滑的侧面处于手握位置，增加手握舒适度，避免了增加手柄厚度的弊端，减少配件间垫片厚度，可有效降低各种辅助材料的应用，以此来实现减少成本，提高装配效率，缩短生产时间。

附图说明

图1为本实用新型钳子使用状态结构示意图；

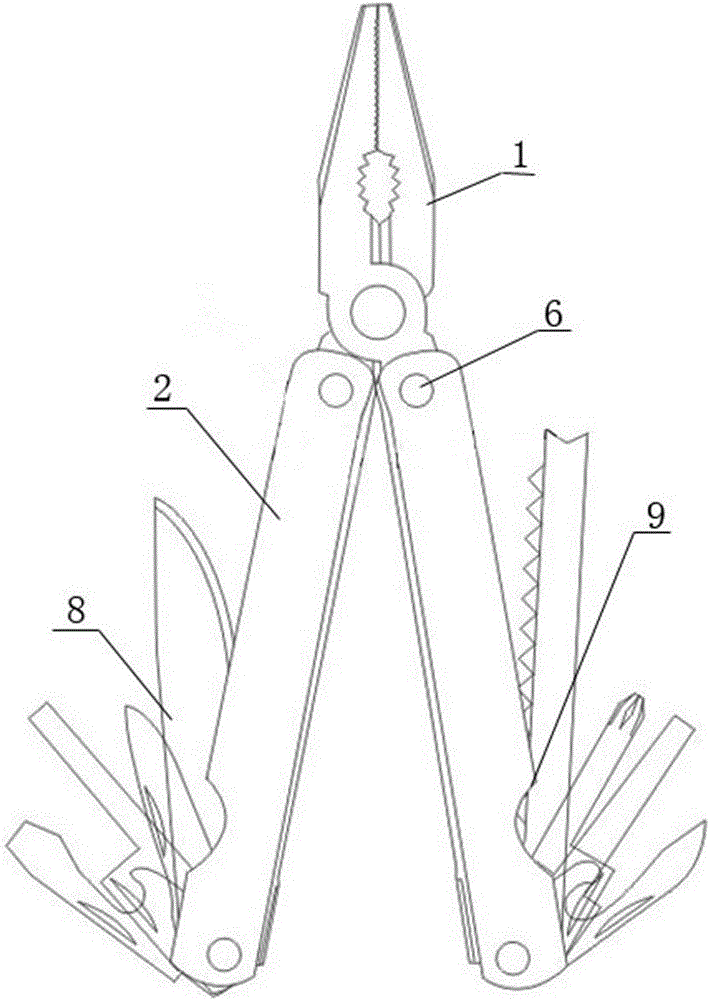

图2为本实用新型工具组件打开状态结构示意图；

图3为本实用新型分解结构示意图；

图4为本实用新型半折叠状态结构示意图；

图5为本实用新型折叠状态结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1-图5所示，一种可旋转手柄的多用折叠钳，包括钳头1和手柄2，钳头1和手柄2均为现有结构，钳头1由两个相互配合的钳头组件嵌套卡合并有主轴销固定，手柄由两个连接在钳头组件尾端的手柄组件构成，手柄2上设有工具组件8，工具组件与手柄后端折叠连接，手柄的一侧面设有钳头及工具组件的收纳口，手柄的另一侧面为光滑的握持面，手柄组件内设有收纳钳头及工具组件的空腔，钳头1和手柄2之间装配有旋转连接件3，其中在钳头后端面上开设有螺孔4，旋转连接件3前端设有丝杆5，旋转连接件3通过丝杆及螺孔绕螺孔中心轴旋转装配在钳头上，旋转连接件后端部上固定有垂直于丝杆的销轴6，手柄的两侧壁上均开设有中心垂直于侧壁表面的销孔7，手柄通过销轴及销孔绕销轴在折叠位置和伸展位置之间转动。

在手柄设有收纳口的侧面上开设有豁口9，打开工具组件时手可以捏住工具组件，方便打开工具组件。工具组件包括锯条、裁切刀、水果刀、起子、螺丝刀、尺子，当然根据需要也可增设其他生活常用工具。

使用时首先将手柄展开，当作为钳子使用时，转动旋转连接件3，使得手柄的握持面朝外处于手握位置，这样可以增加手握舒适度，同时可增大使用力度，当用工具组件时，转动旋转连接件3，使得手柄的收纳口朝外，这样方便取出工具组件，用着比较顺手方便。不用时，可将钳头及工具组件折叠在手柄内，方便携带。
