一种平口钳夹具的制作方法

本实用新型涉及机械加工加紧工具技术领域，适用于多种中小机械零件加工时的工装装夹，具体为一种平口钳夹具。

背景技术：

平口钳是机械加工中常用的夹紧工具，适用于多种中小机械零件加工时的工装装夹，常见于钳工钻孔和铣床的铣削加工等，现有常见的平口钳或台虎钳一般结构太简单，光靠螺杆与螺杆固定座的连接实现导向，夹紧导向效果不好，而一些实现精密夹紧的平口钳结构复杂，使用成本高。

技术实现要素：

为了解决上述问题，本实用新型提供了一种平口钳夹具，其结构简单紧凑，设置合理，有利于工件装夹稳定，提高加工精度。

其技术方案是这样的：一种平口钳夹具，其包括底板，所述底板上设置有固定卡钳和活动卡钳，所述活动卡钳连接螺杆，其特征在于，所述固定卡钳固定安装于底板一端，所述底板另一端固定设置有螺杆固定板，所述螺杆贯穿所述螺杆固定板，所述螺杆端部安装有手柄轮，所述固定卡钳与所述螺杆固定板之间安装有导轨，所述活动卡钳滑动连接所述导轨。

其进一步特征在于，所述活动卡钳在与所述螺杆的连接处开有螺杆凹槽，所述螺杆伸入所述螺杆凹槽的部分开有环形卡槽，所述螺杆凹槽内设置有与所述环形卡槽配合的限位螺栓；

所述导轨包括对称布置的两条，所述导轨为倒L形导轨，所述活动卡钳底部设置有与所述倒L形导轨配合的导轨卡口；

所述导轨卡口由活动卡钳底部的凹槽和设置于所述凹槽开口一侧的限位板形成；

所述固定卡钳与所述导轨均通过内六角螺栓安装于所述底板，所述螺杆固定板通过螺栓连接所述导轨。

采用本实用新型的夹具后，活动卡钳通过螺杆的旋转运动实现在导轨上的直线移动，致使活动卡钳相对于固定卡钳夹紧或松开，导向效果好，整体结构，简单紧凑，设置合理，有利于工件装夹稳定，提高加工精度；而倒L形导轨与导轨卡口的布置使得活动卡钳导向效果更好，整体结构更加合理。

附图说明

图1为本发明结构主视图；

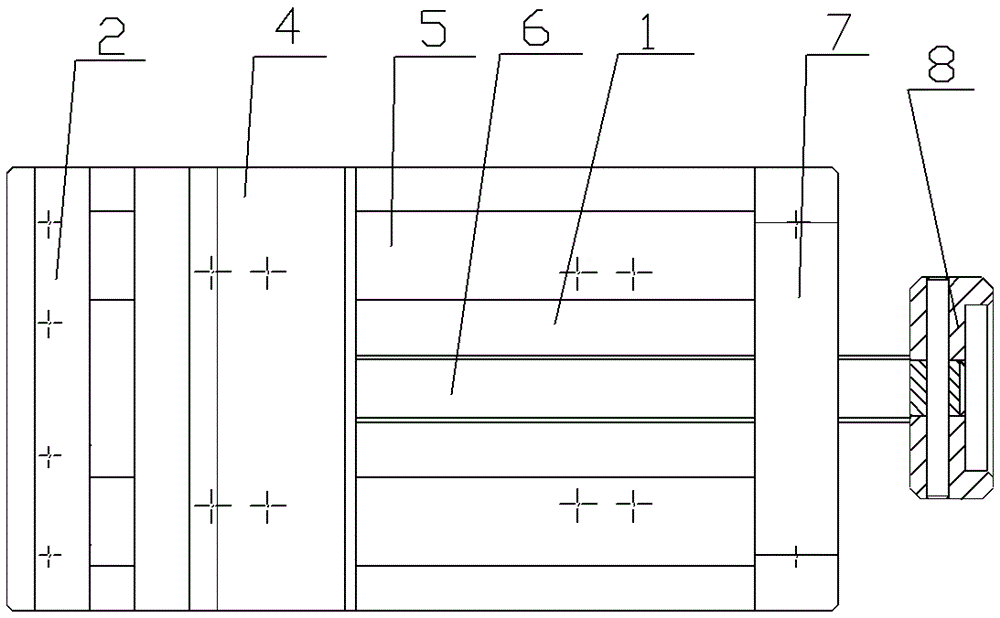

图2为本发明结构俯视图；

图3为本发明结构右视图。

具体实施方式

见图1，图2，图3所示，一种平口钳夹具，其包括底板1，底板1一端固定安装有固定卡钳2、另一端固定设置有螺杆固定板7，螺杆固定板7上设置有贯穿布置的螺杆6，螺杆6左端连接活动卡钳4、右端安装有手柄轮8，固定卡钳2与螺杆固定板7之间安装有对称布置的两条导轨5，导轨5为倒L形导轨，活动卡钳4底部设置有与倒L形导轨配合的导轨卡口，活动卡钳4滑动连接导轨5，该导轨卡口由活动卡钳4底部的凹槽9和设置于凹槽9开口一侧的限位板3形成；活动卡钳4在与螺杆6的连接处开有螺杆凹槽10，螺杆6伸入螺杆凹槽10的部分开有环形卡槽11，螺杆凹槽10内设置有与环形卡槽11配合的限位螺栓12，螺杆6转动时，伸入螺杆凹槽10的螺杆部分受到限位螺栓12与螺杆凹槽10的限制，与活动卡钳4之间不会发生相对移动，从而实现活动卡钳4的直线移动，固定卡钳2与导轨5均通过内六角螺栓安装于底板1，螺杆6固定板通过螺栓连接导轨5。

本实用新型的平口钳整体全部采用钢材料制作，有效避免了平口钳在长期加工使用过程中的生锈问题。
